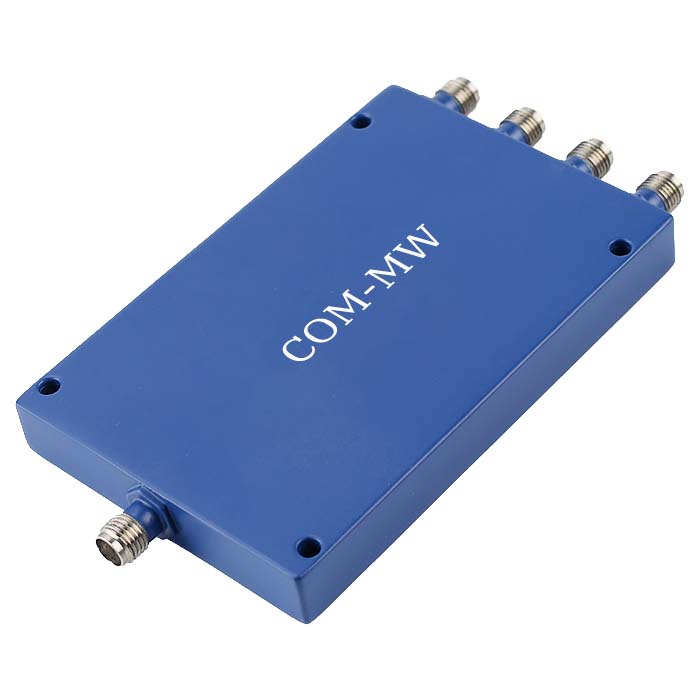

600~8000MHz,分路20W，合路1W,4路,,SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 600 | ~ | 8000 | MHz |
| 插入损耗 | 2（不含理论损耗6dB） | dB | ||
| 隔离度 | 20 | 24 | dB | |
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.25 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±4 | ° |
| 功率容量 | 分路20W，合路1W设计保证 |
| 路数 | 4路 |
| 阻抗 | 50Ω |
| 接口形式 | SMA-F |
| 表面 | 蓝色 |
| 工作温度 | -45~+85℃设计保证 |

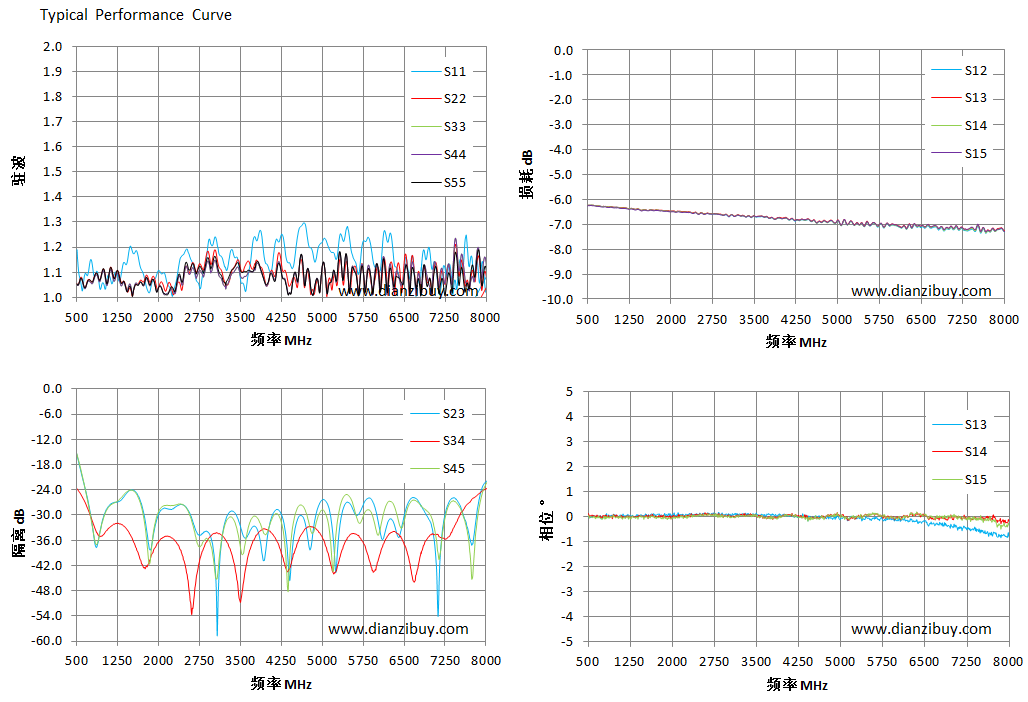

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 600.00 | 1.02 | 1.07 | -6.24 | -20.52 | 0.06 |
| 1129.00 | 1.06 | 1.12 | -6.35 | -27.29 | 0.06 |
| 1657.00 | 1.13 | 1.06 | -6.42 | -25.93 | 0.03 |
| 2186.00 | 1.04 | 1.06 | -6.50 | -28.54 | 0.10 |
| 2714.00 | 1.06 | 1.12 | -6.59 | -34.46 | 0.05 |
| 3243.00 | 1.11 | 1.05 | -6.66 | -30.91 | 0.08 |
| 3771.00 | 1.24 | 1.13 | -6.76 | -32.71 | 0.06 |
| 4300.00 | 1.21 | 1.11 | -6.85 | -32.03 | -0.04 |
| 4829.00 | 1.18 | 1.03 | -6.93 | -34.88 | -0.06 |
| 5357.00 | 1.24 | 1.11 | -6.96 | -30.07 | -0.02 |
| 5886.00 | 1.22 | 1.07 | -7.00 | -25.95 | -0.05 |
| 6414.00 | 1.08 | 1.12 | -7.09 | -35.27 | -0.18 |
| 6943.00 | 1.20 | 1.06 | -7.22 | -30.66 | -0.39 |
| 7471.00 | 1.03 | 1.17 | -7.29 | -26.37 | -0.47 |
| 8000.00 | 1.02 | 1.09 | -7.30 | -22.11 | -0.79 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
