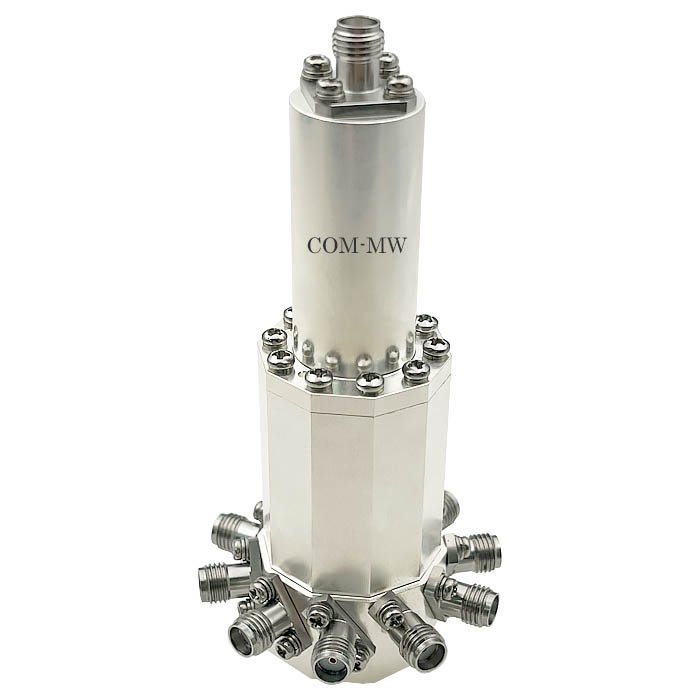

2~18GHz, 80W, 10路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 无 | |||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 无 | |||
| 相位平衡 | ±8 | ±10 | ° |
| 功率容量 | 80W设计保证 |
| 路数 | 10路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

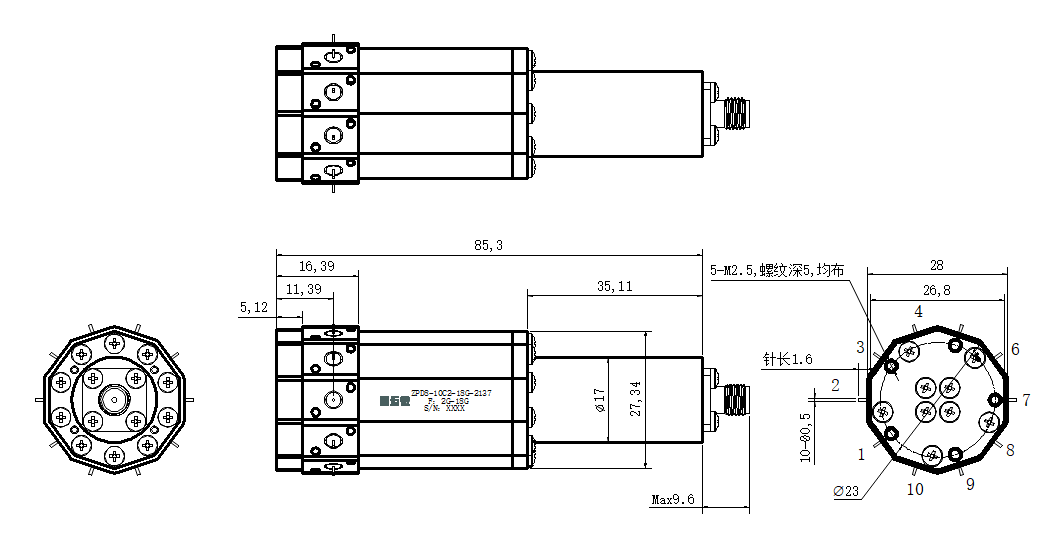

| 公共端口 | 0（SMA-K） |
| 分配端口 | 1,2,3,4,5,6,7,8,9,10（φ0.5针） |

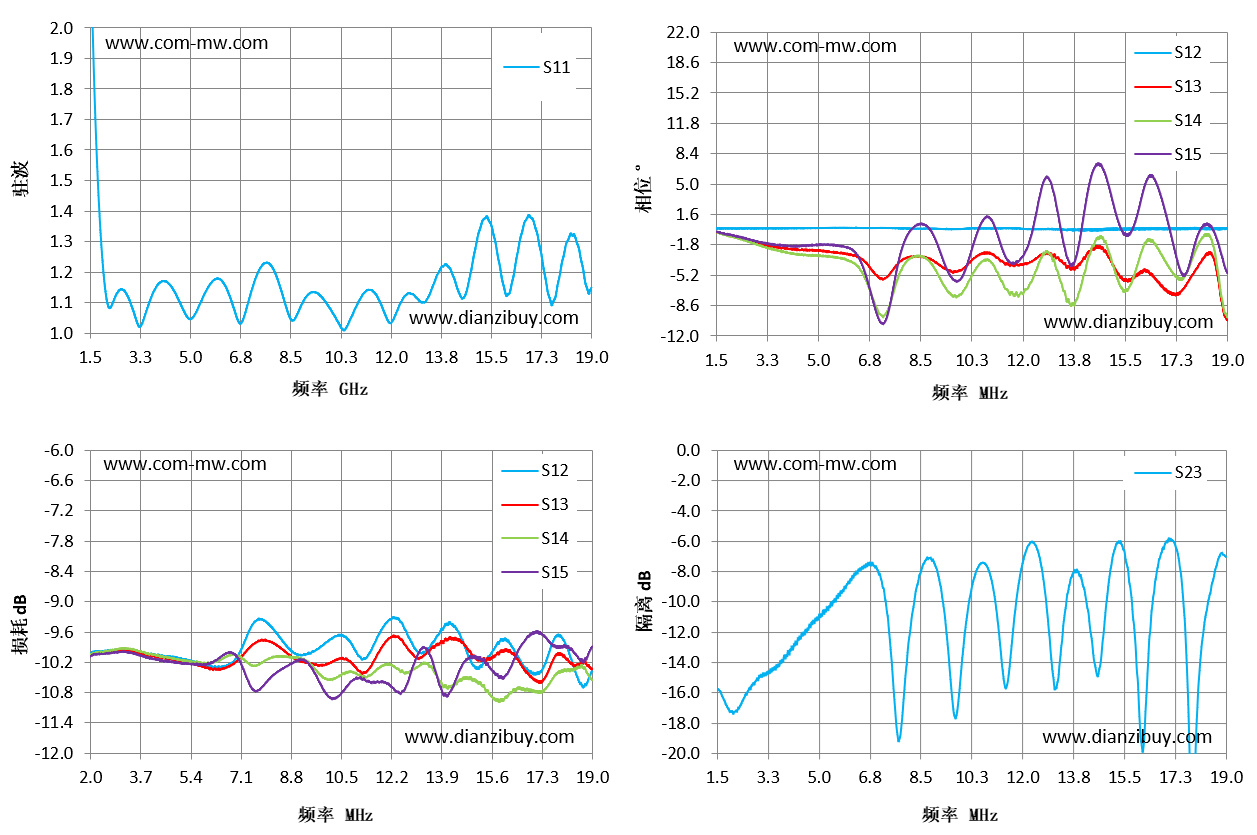

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|
| 2 | 1.16 | -10.5 | -0.56 | -14.56 |
| 3.14 | 1.03 | -10.41 | -0.66 | -15.26 |
| 4.29 | 1.16 | -10.47 | -0.57 | -10.22 |
| 5.43 | 1.12 | -10.52 | -0.89 | -15.09 |
| 6.57 | 1.06 | -10.37 | -1.65 | -13.19 |
| 7.71 | 1.23 | -10.75 | -2.45 | -11.29 |
| 8.86 | 1.09 | -10.52 | -2.73 | -5.39 |
| 10 | 1.06 | -10.86 | -3.39 | -6.54 |
| 11.14 | 1.14 | -10.5 | -4.32 | -7.69 |
| 12.29 | 1.09 | -10.43 | -3.99 | -5.84 |
| 13.43 | 1.15 | -10.29 | -4 | -9.99 |
| 14.57 | 1.12 | -10.55 | -4.65 | -10.14 |
| 15.71 | 1.26 | -10.68 | -5.73 | -5.29 |
| 16.86 | 1.38 | -10.14 | -3.9 | -8.44 |
| 18 | 1.25 | -10.42 | -2.72 | -15.18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
