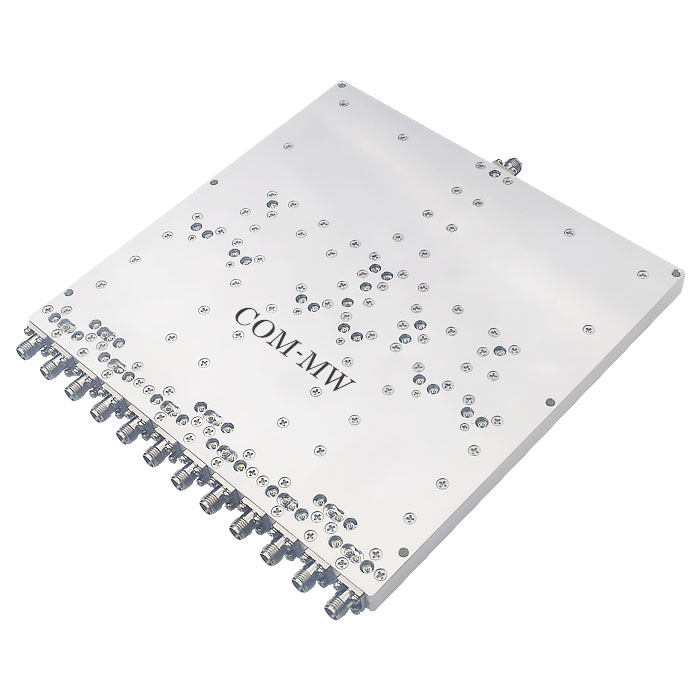

2~18GHz, 15W, 12路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 3 | dB | ||
| 隔离度 | 15 | dB | ||
| 输入驻波比 | 1.8 | |||
| 输出驻波比 | 1.7 | |||
| 幅度平衡 | 1.5 | dB | ||
| 相位平衡 | 10 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 12路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 公共端口 | 0 |
| 分配端口 | 1~12 |

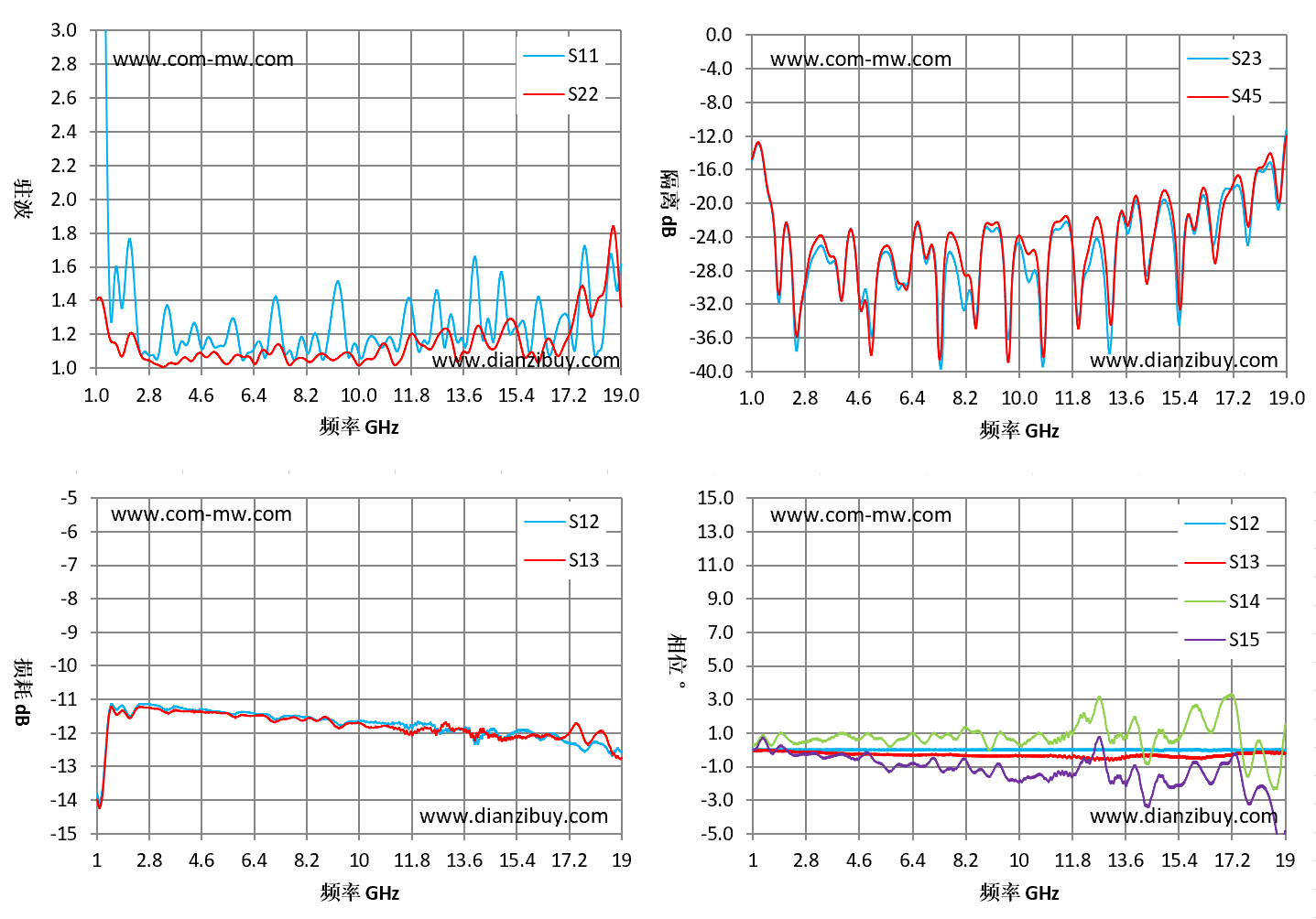

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S45 隔离 dB | S15 相位 ° |
|---|---|---|---|---|---|
| 1 | 5.29 | 1.4 | -13.82 | -14.79 | -0.01 |
| 2.29 | 1.52 | 1.19 | -11.34 | -24.57 | -0.26 |
| 3.57 | 1.26 | 1.03 | -11.26 | -25.84 | -0.44 |
| 4.86 | 1.18 | 1.07 | -11.34 | -32.02 | -0.18 |
| 6.14 | 1.08 | 1.07 | -11.39 | -29.97 | -0.97 |
| 7.43 | 1.11 | 1.09 | -11.5 | -31.11 | -1.31 |
| 8.71 | 1.07 | 1.09 | -11.61 | -26.56 | -1.18 |
| 10 | 1.09 | 1.02 | -11.65 | -23.84 | -1.9 |
| 11.29 | 1.1 | 1.02 | -11.71 | -22.22 | -1.42 |
| 12.57 | 1.37 | 1.14 | -11.78 | -21.89 | 0.2 |
| 13.86 | 1.49 | 1.14 | -12.04 | -19.62 | -1.05 |
| 15.14 | 1.23 | 1.29 | -12.07 | -20.74 | -2.24 |
| 16.43 | 1.15 | 1.16 | -12.09 | -22.21 | -1.97 |
| 17.71 | 1.7 | 1.48 | -12.55 | -22.69 | -3.08 |
| 19 | 1.62 | 1.36 | -12.59 | -11.96 | -4.81 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
