0.7~3GHz, 300W, 16路, 相位0°, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.7 | ~ | 3 | GHz |
| 插入损耗 | 1.2 | dB | ||
| 隔离度 | 无 | |||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 无 | |||
| 幅度平衡 | 0.6 | dB | ||
| 相位平衡 | 10 | ° |
| 功率容量 | 300W |
| 路数 | 16路 |
| 相位 | 0° |
| 阻抗 | 50Ω |

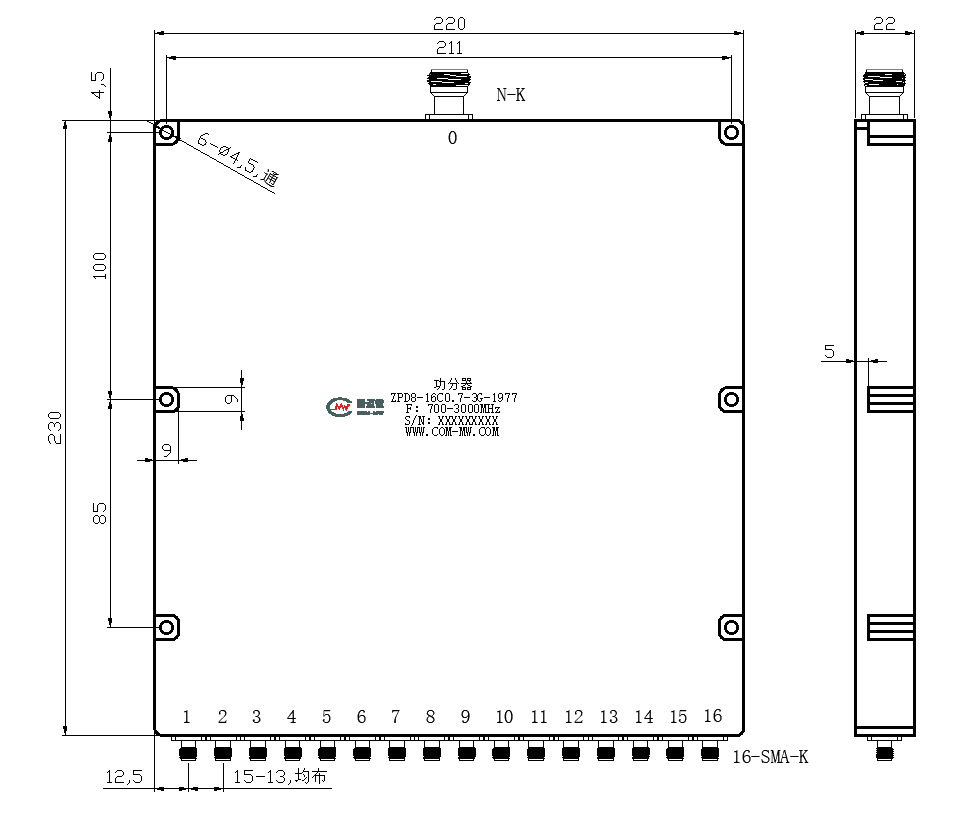

| 接口形式 | N-K |
| 工作温度 | -30~+70℃设计保证 |
| 公共端口 | 0 |
| 分配端口 | 1-16 |

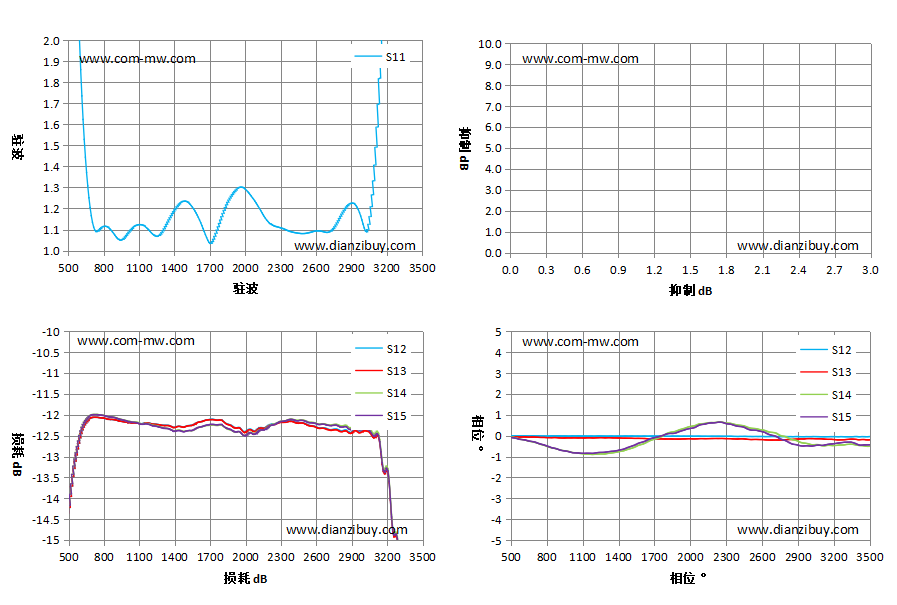

| 频率 MHz | S11 驻波 | S12 损耗 dB | S12 | S12 相位 ° |
|---|---|---|---|---|
| 500 | 4.58 | -14.36 | -0.07 | |
| 714 | 1.11 | -12.07 | -0.35 | |
| 929 | 1.05 | -12.15 | -0.71 | |
| 1143 | 1.12 | -12.2 | -0.88 | |
| 1357 | 1.15 | -12.26 | -0.82 | |
| 1571 | 1.19 | -12.22 | -0.46 | |
| 1786 | 1.14 | -12.12 | 0.03 | |
| 2000 | 1.29 | -12.4 | 0.44 | |
| 2214 | 1.13 | -12.23 | 0.64 | |
| 2429 | 1.08 | -12.2 | 0.49 | |
| 2643 | 1.09 | -12.32 | 0.2 | |
| 2857 | 1.21 | -12.38 | -0.2 | |
| 3071 | 1.22 | -12.49 | -0.44 | |
| 3286 | 5.7 | -14.98 | -0.44 | |
| 3500 | 16.1 | -19.44 | -0.5 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
