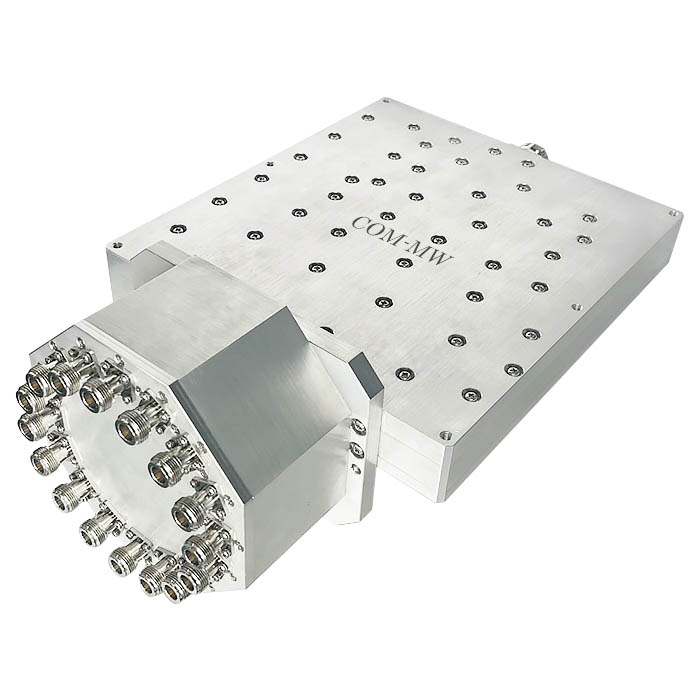

80~1000MHz, 1200W, 16路, 相位0°, L29
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 80 | ~ | 1000 | MHz |
| 插入损耗 | 1.2 | dB | ||
| 隔离度 | 8 | 12 | dB | |
| 输入驻波比 | 1.5 | 1.8 | ||
| 输出驻波比 | 无 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±6 | ° |
| 功率容量 | 1200W设计保证 |
| 路数 | 16路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | L29-K输出；N-K输入 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 公共端口 | 0（L29-K） |
| 分配端口 | 1~16（N-K） |

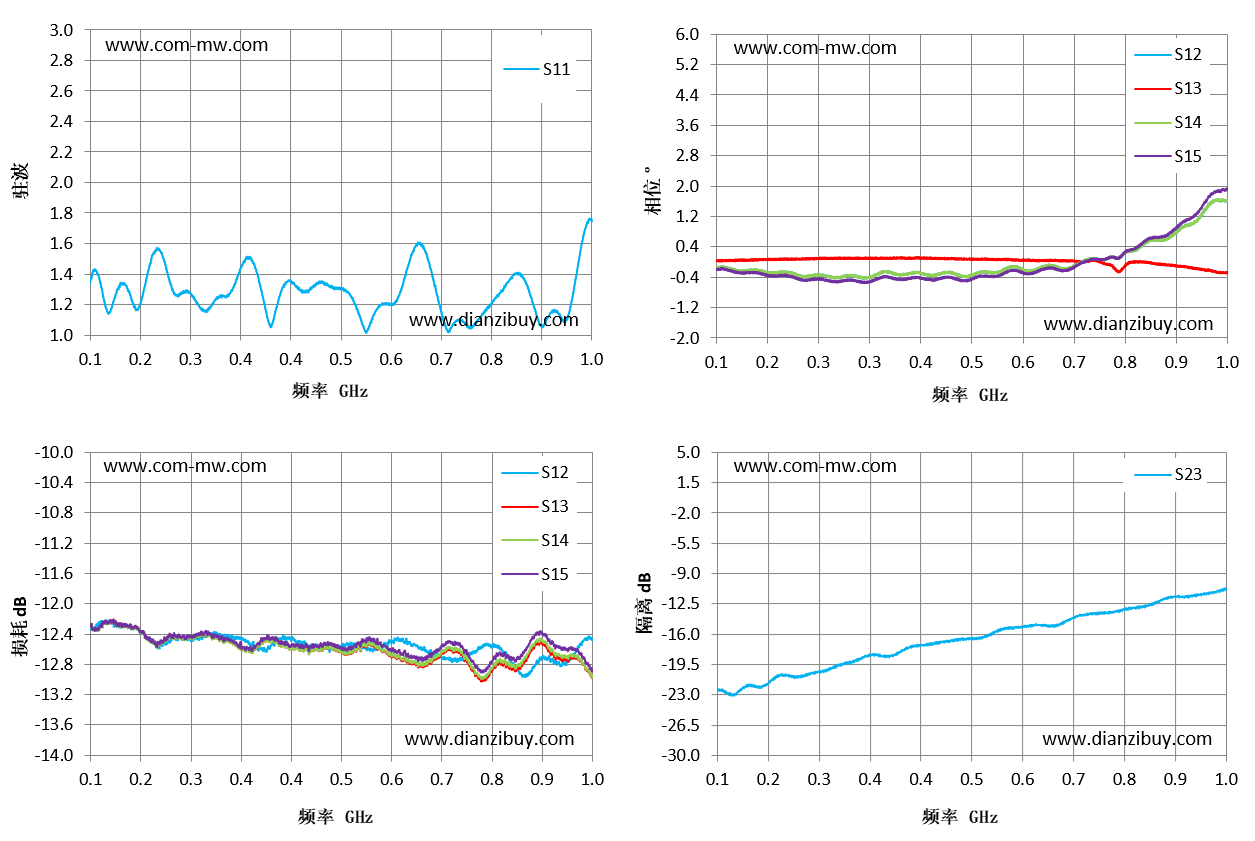

| 频率 GHz | S11 驻波 | S12 损耗 dB | S14 相位 ° | S23 隔离 dB |
|---|---|---|---|---|
| 0.08 | 1.34 | -12.25 | -0.15 | -22.53 |
| 0.15 | 1.29 | -12.32 | -0.22 | -22.08 |
| 0.21 | 1.54 | -12.53 | -0.34 | -20.83 |
| 0.28 | 1.19 | -12.43 | -0.4 | -20.12 |
| 0.34 | 1.29 | -12.48 | -0.33 | -18.8 |
| 0.41 | 1.06 | -12.46 | -0.28 | -18.07 |
| 0.47 | 1.28 | -12.59 | -0.33 | -17.14 |
| 0.54 | 1.31 | -12.59 | -0.27 | -16.52 |
| 0.61 | 1.19 | -12.52 | -0.13 | -15.3 |
| 0.67 | 1.53 | -12.73 | -0.03 | -15.02 |
| 0.74 | 1.04 | -12.54 | 0.18 | -13.82 |
| 0.8 | 1.14 | -12.96 | 0.57 | -13.42 |
| 0.87 | 1.39 | -12.76 | 1.28 | -12.46 |
| 0.93 | 1.16 | -12.63 | 1.88 | -11.69 |
| 1 | 1.74 | -12.91 | 1.95 | -10.82 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
