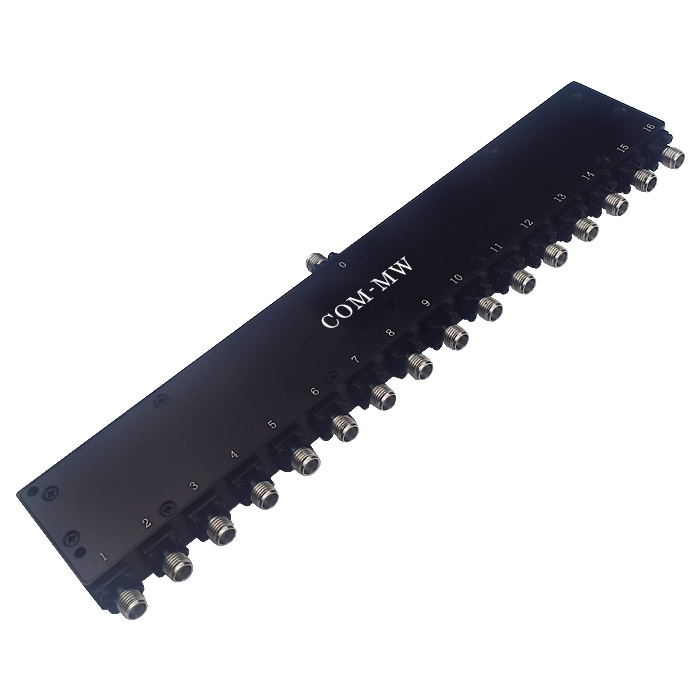

15~17GHz, 15W, 16路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 15 | ~ | 17 | GHz |
| 插入损耗 | 15 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | 8 | ° |
| 功率容量 | 15W |
| 路数 | 16路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 1、损耗包含理论损耗12dB. 2、重量＜350g |

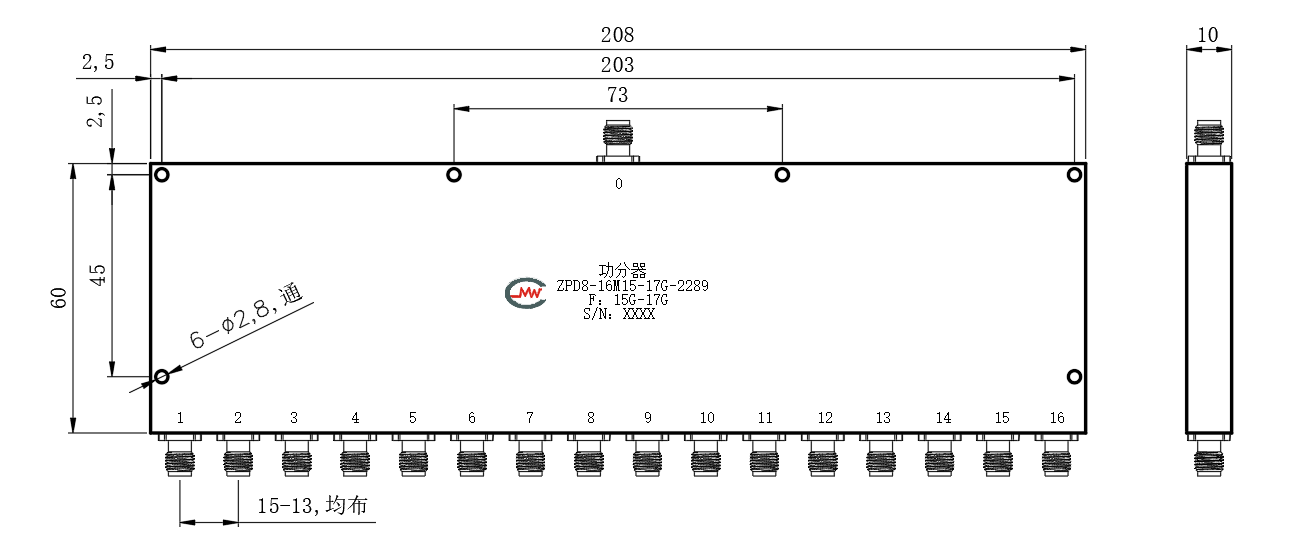

| 公共端口 | 0 |
| 分配端口 | 1~16 |

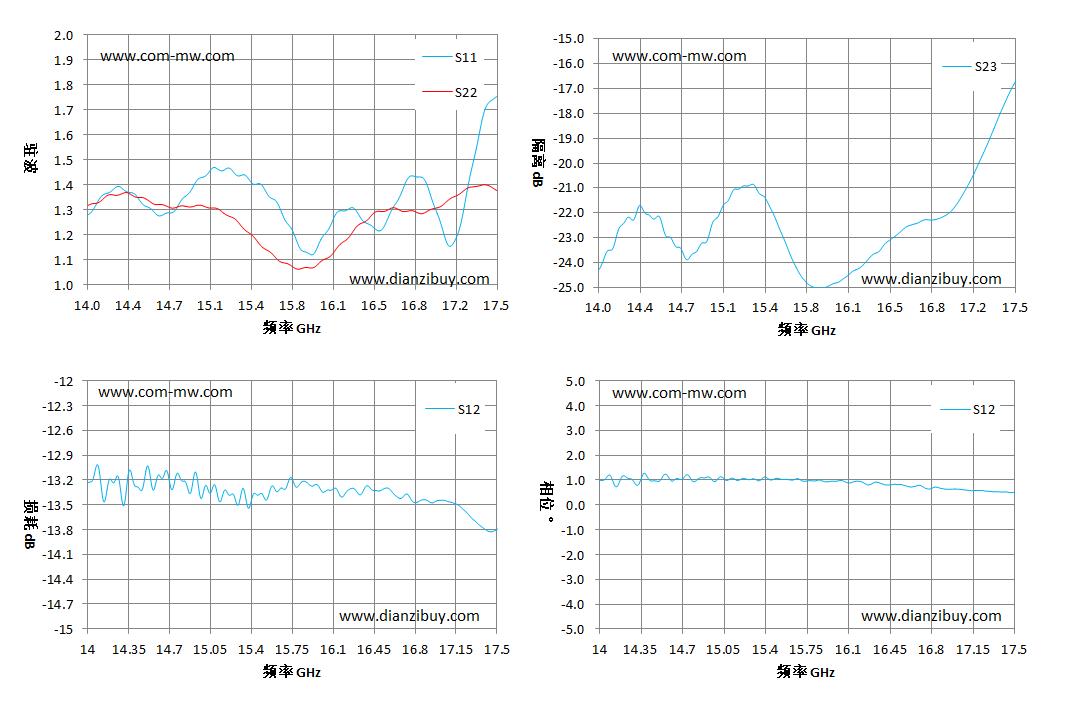

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S12 相位 ° |
|---|---|---|---|---|---|
| 14 | 1.28 | 1.32 | -13.23 | -24.29 | 0.99 |
| 14.25 | 1.39 | 1.36 | -13.15 | -22.17 | 1.06 |
| 14.5 | 1.31 | 1.34 | -13.08 | -22.13 | 0.96 |
| 14.75 | 1.3 | 1.31 | -13.18 | -23.88 | 1.17 |
| 15 | 1.43 | 1.31 | -13.29 | -22.18 | 1.08 |
| 15.25 | 1.45 | 1.27 | -13.38 | -20.92 | 1.01 |
| 15.5 | 1.39 | 1.15 | -13.39 | -22.4 | 1.07 |
| 15.75 | 1.22 | 1.07 | -13.19 | -24.81 | 0.97 |
| 16 | 1.19 | 1.1 | -13.33 | -24.81 | 0.96 |
| 16.25 | 1.31 | 1.2 | -13.3 | -23.94 | 0.82 |
| 16.5 | 1.22 | 1.29 | -13.33 | -22.9 | 0.82 |
| 16.75 | 1.43 | 1.3 | -13.4 | -22.27 | 0.66 |
| 17 | 1.27 | 1.31 | -13.45 | -21.7 | 0.64 |
| 17.25 | 1.39 | 1.39 | -13.61 | -19.4 | 0.56 |
| 17.5 | 1.75 | 1.38 | -13.8 | -16.73 | 0.49 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
