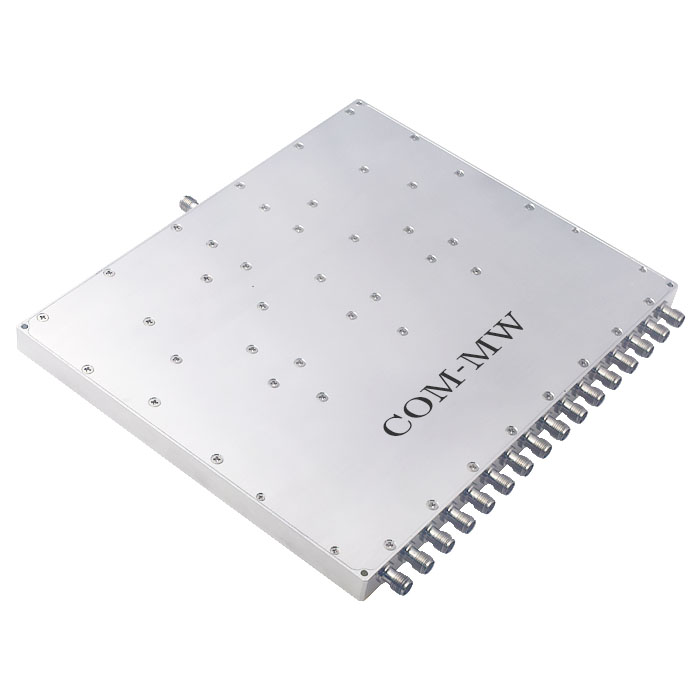

600~6000MHz, 15W, 16路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 600 | ~ | 6000 | MHz |
| 插入损耗 | 3 | 4 | dB | |
| 隔离度 | 18 | 20 | dB | |
| 输入驻波比 | 1.3 | 1.6 | ||
| 输出驻波比 | 1.3 | 1.4 | ||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | 8 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 16路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 表面 | 本导 |
| 工作温度 | -40~+70℃设计保证 |
| 公共端口 | 0 |
| 分配端口 | 1~16 |

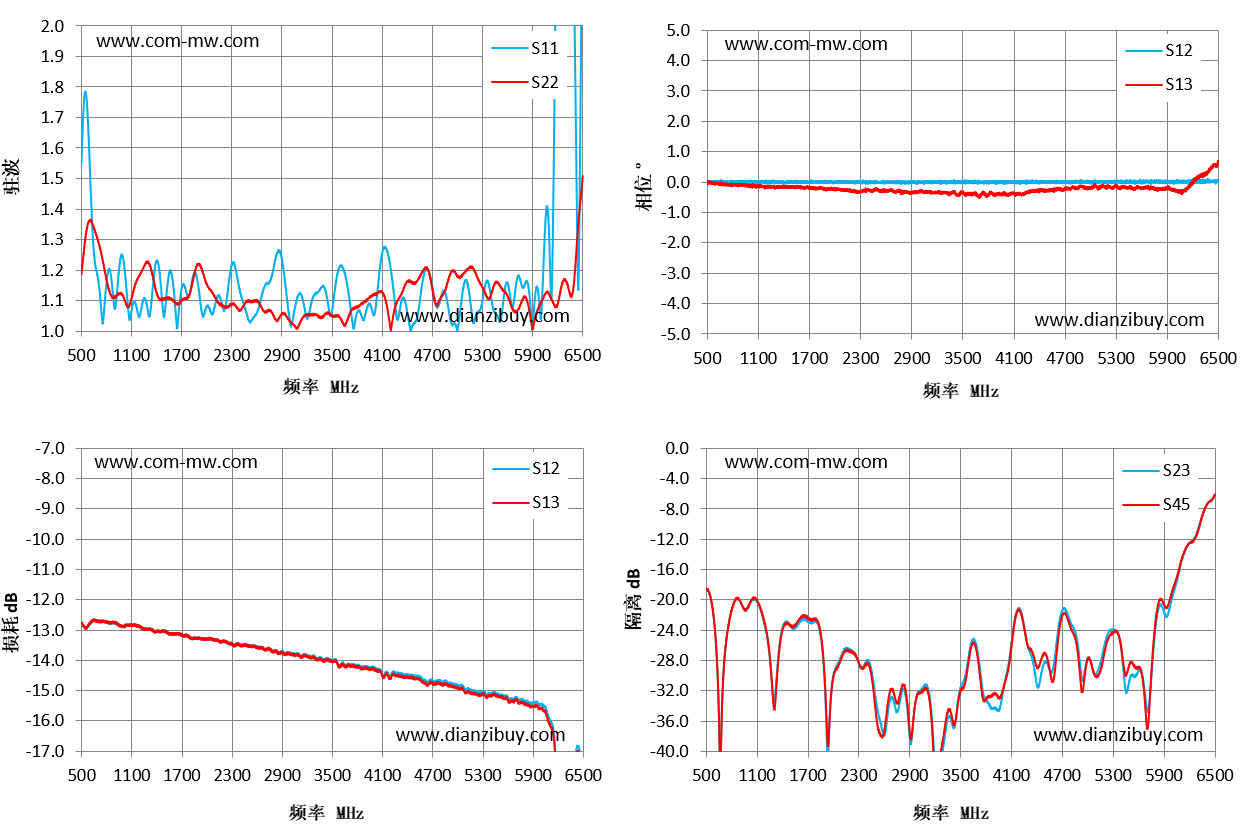

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S45 隔离 dB |
|---|---|---|---|---|---|
| 500 | 1.55 | 1.19 | -12.77 | -12.76 | -18.66 |
| 929 | 1.13 | 1.12 | -12.82 | -12.81 | -20.83 |
| 1357 | 1.15 | 1.18 | -13.03 | -13.03 | -27.14 |
| 1786 | 1.11 | 1.11 | -13.23 | -13.23 | -22.53 |
| 2214 | 1.07 | 1.08 | -13.38 | -13.38 | -26.88 |
| 2643 | 1.1 | 1.09 | -13.57 | -13.58 | -33.6 |
| 3071 | 1.09 | 1.01 | -13.79 | -13.82 | -31.81 |
| 3500 | 1.07 | 1.05 | -14.01 | -14.04 | -32.06 |
| 3929 | 1.08 | 1.1 | -14.24 | -14.29 | -32.58 |
| 4357 | 1.11 | 1.14 | -14.49 | -14.57 | -27.24 |
| 4786 | 1.09 | 1.1 | -14.68 | -14.76 | -23.27 |
| 5214 | 1.04 | 1.19 | -15.03 | -15.12 | -26.11 |
| 5643 | 1.09 | 1.09 | -15.27 | -15.34 | -30.13 |
| 6071 | 1.41 | 1.13 | -15.78 | -15.93 | -16.22 |
| 6500 | 2.58 | 1.51 | -18.71 | -18.89 | -6.07 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
