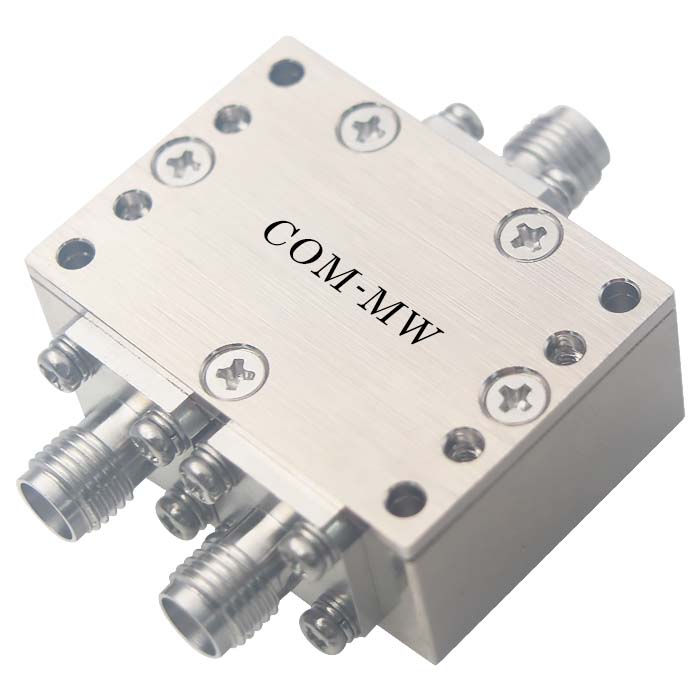

0.01~40MHz, 1W, 2路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 0.01 | ~ | 40 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.35 | |||
| 输出驻波比 | 1.35 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | ±3 | ° |
| 功率容量 | 1W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 工作温度 | -45~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

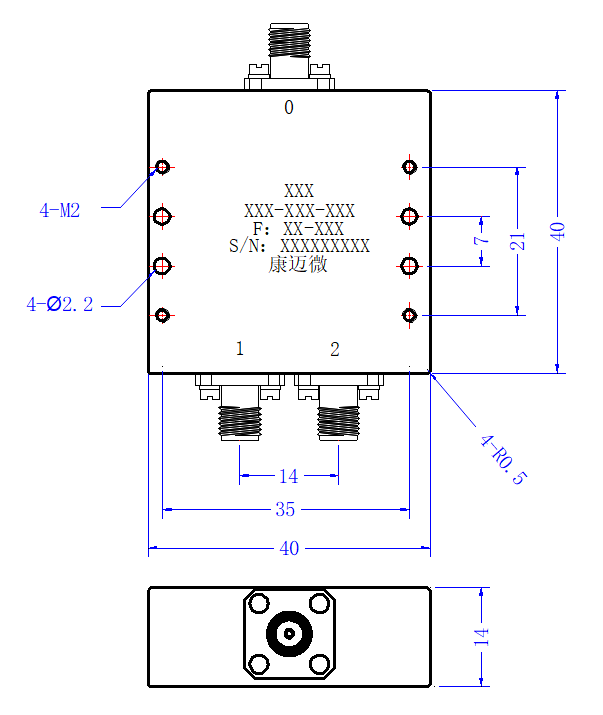

| 公共端口 | 0 |
| 分配端口 | 1，2 |

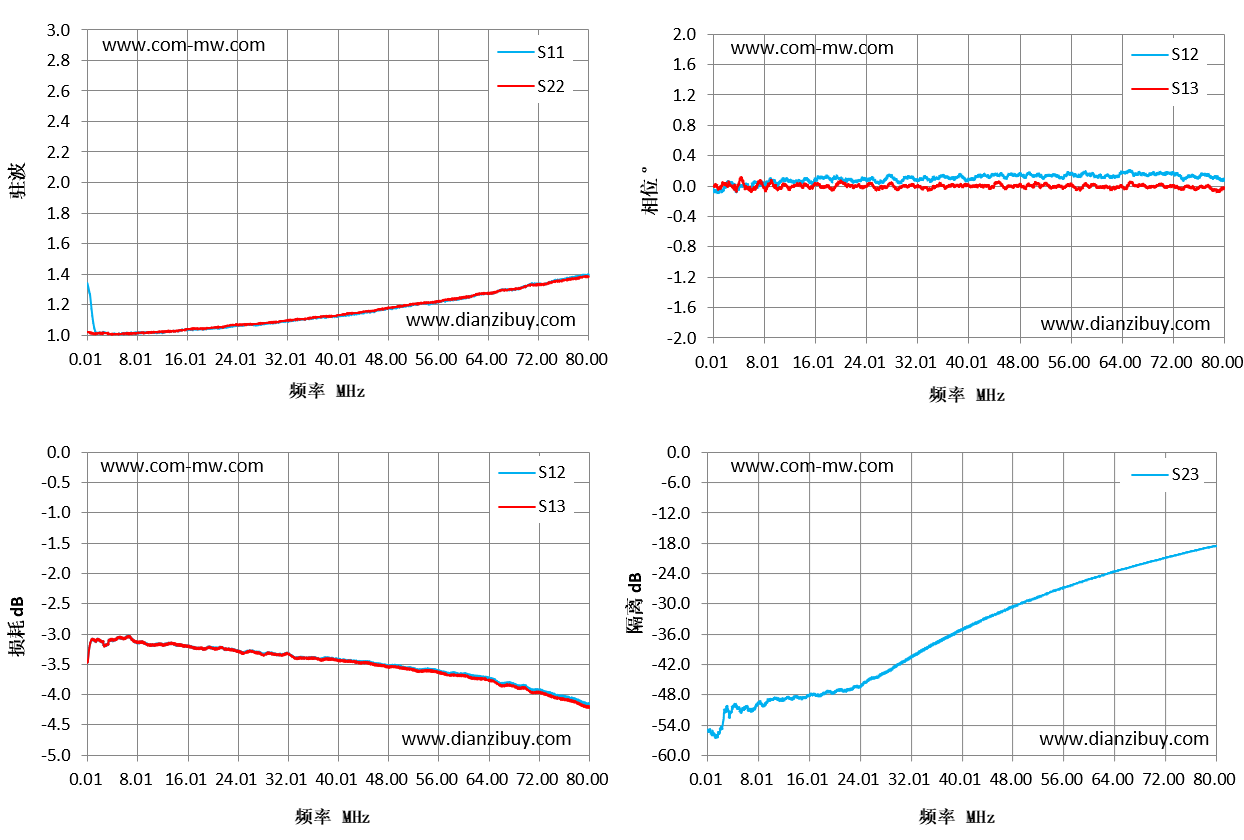

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S12 相位 ° | S23 隔离 dB |
| 0.01 | 1.34 | 1.02 | -3.47 | -0.04 | -54.91 |
| 6 | 1.01 | 1.01 | -3.06 | -0.01 | -50.33 |
| 11 | 1.01 | 1.02 | -3.17 | 0.09 | -48.85 |
| 17 | 1.04 | 1.04 | -3.22 | 0.12 | -48.14 |
| 23 | 1.05 | 1.06 | -3.25 | 0.07 | -46.34 |
| 29 | 1.08 | 1.08 | -3.31 | 0.04 | -42.82 |
| 34 | 1.1 | 1.1 | -3.39 | 0.06 | -39.01 |
| 40 | 1.12 | 1.13 | -3.42 | 0.09 | -35.08 |
| 46 | 1.16 | 1.16 | -3.49 | 0.12 | -31.65 |
| 51 | 1.19 | 1.2 | -3.56 | 0.15 | -29.13 |
| 57 | 1.22 | 1.23 | -3.63 | 0.13 | -26.36 |
| 63 | 1.27 | 1.27 | -3.71 | 0.13 | -23.96 |
| 69 | 1.31 | 1.31 | -3.86 | 0.16 | -21.85 |
| 74 | 1.35 | 1.34 | -3.98 | 0.11 | -20.25 |
| 80 | 1.39 | 1.38 | -4.16 | 0.09 | -18.55 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
