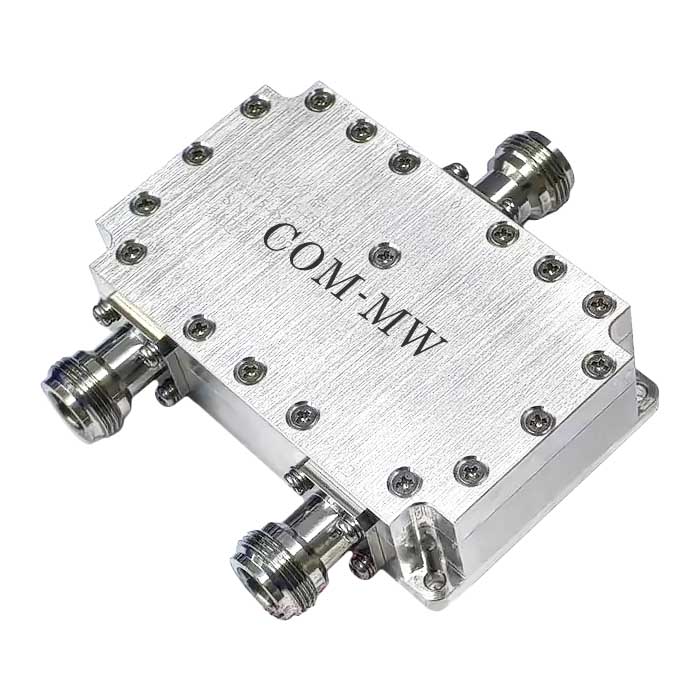

0.4~0.5GHz, 1000W, 2路, 0°, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
大功率，低损耗
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0.4 | ~ | 0.5 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.25 | |||
| 输出驻波比 | 1.25 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 3 | ° |
| 功率容量 | 1000W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-K |
| 表面 | 本导 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

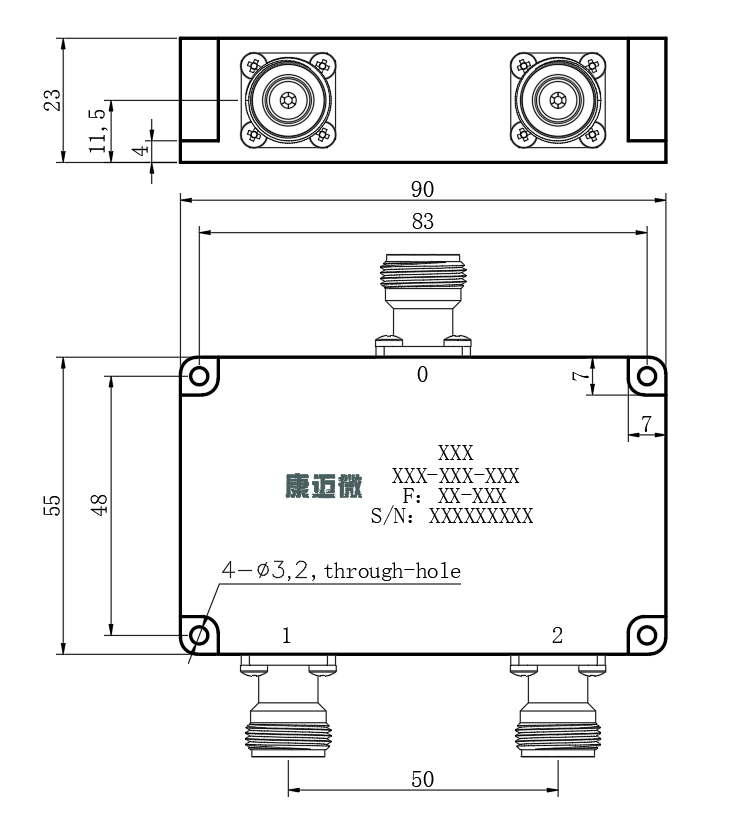

| 公共端口 | 0 |
| 分配端口 | 1、2 |

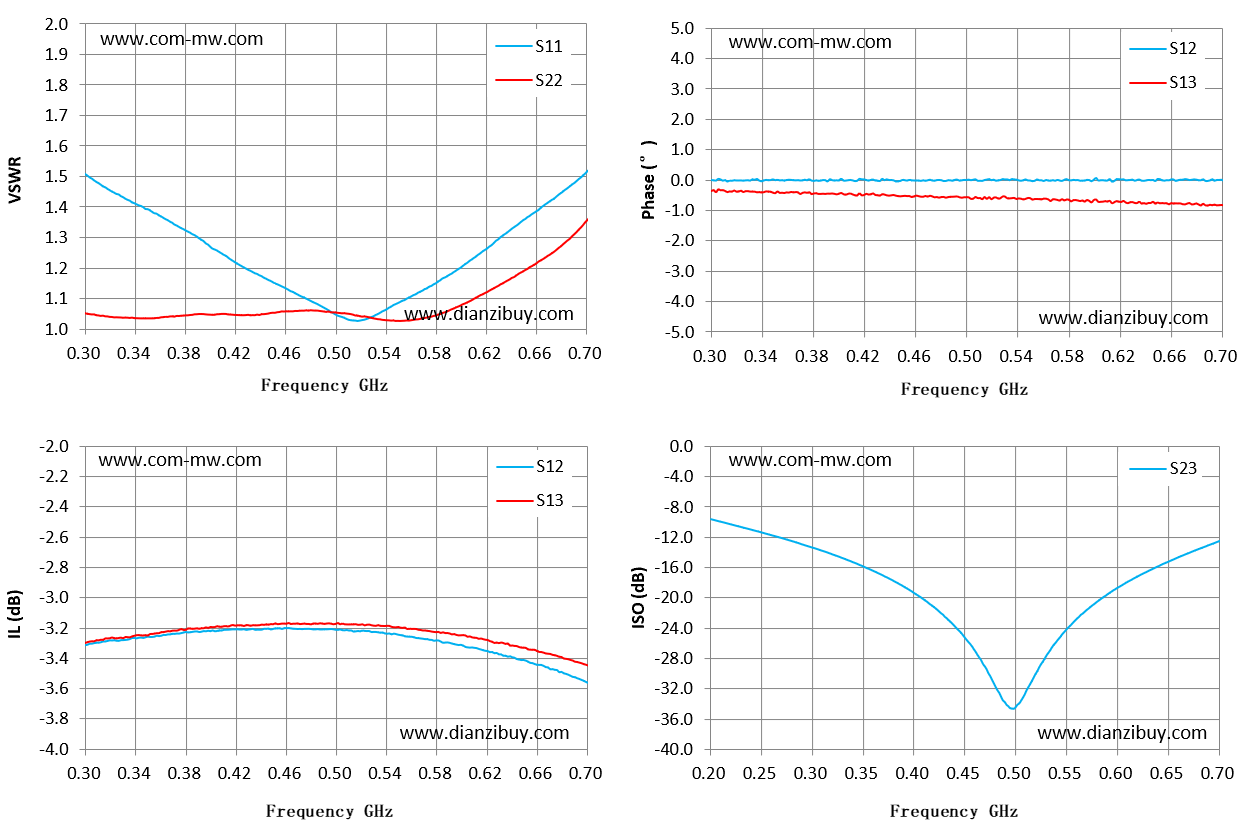

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 0.3 | 1.51 | 1.05 | -3.32 | -0.35 | -13.38 |
| 0.33 | 1.44 | 1.04 | -3.28 | -0.36 | -14.71 |
| 0.36 | 1.37 | 1.04 | -3.26 | -0.4 | -16.39 |
| 0.39 | 1.3 | 1.05 | -3.22 | -0.45 | -18.46 |
| 0.41 | 1.25 | 1.05 | -3.22 | -0.43 | -20.15 |
| 0.44 | 1.18 | 1.05 | -3.21 | -0.51 | -23.61 |
| 0.47 | 1.11 | 1.06 | -3.21 | -0.54 | -29 |
| 0.5 | 1.05 | 1.05 | -3.21 | -0.56 | -34.41 |
| 0.53 | 1.04 | 1.03 | -3.23 | -0.54 | -27.6 |
| 0.56 | 1.11 | 1.03 | -3.26 | -0.6 | -22.71 |
| 0.59 | 1.17 | 1.06 | -3.3 | -0.68 | -19.66 |
| 0.61 | 1.23 | 1.1 | -3.33 | -0.7 | -17.86 |
| 0.64 | 1.32 | 1.16 | -3.39 | -0.75 | -15.91 |
| 0.67 | 1.41 | 1.24 | -3.46 | -0.79 | -14.15 |
| 0.7 | 1.51 | 1.35 | -3.56 | -0.81 | -12.57 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
