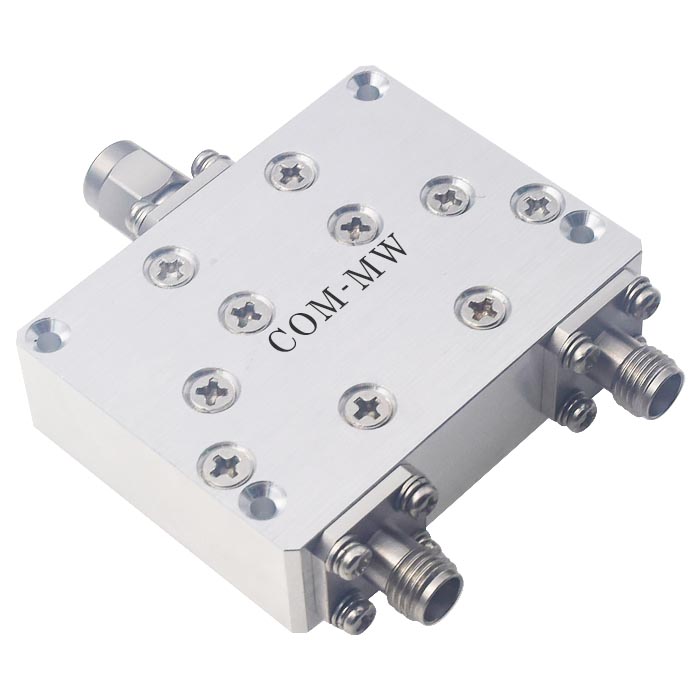

6~18GHz, 100W, 2路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 无 | dB | ||
| 输入驻波比 | 1.35 | |||
| 输出驻波比 | 无 | |||
| 幅度平衡 | ±0.25 | dB | ||
| 相位平衡 | ±4 | ° |
| 功率容量 | 100W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-JK |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

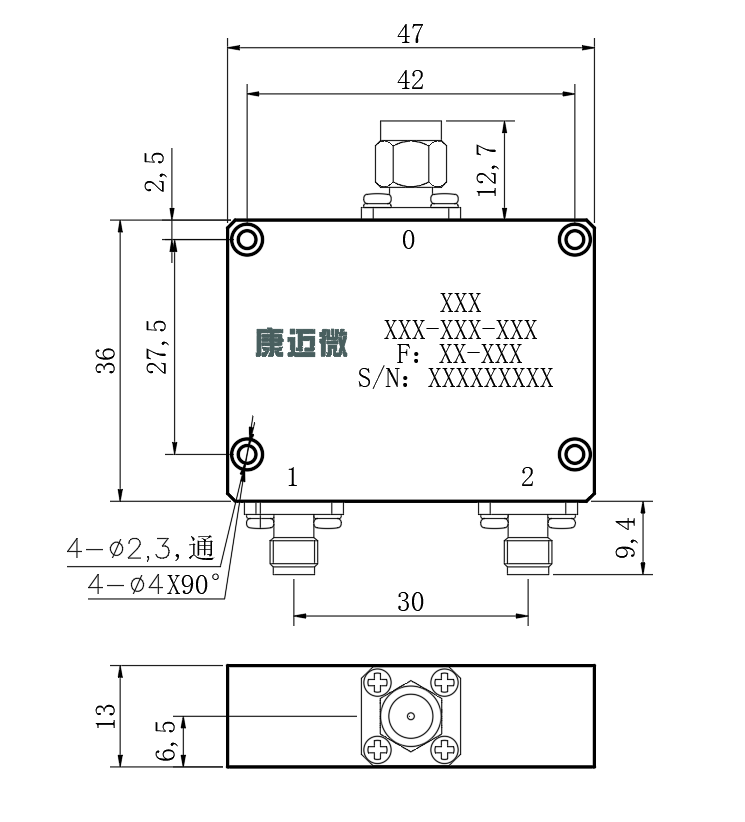

| 公共端口 | 0（SMA-J） |
| 分配端口 | 1，2（SMA-K） |

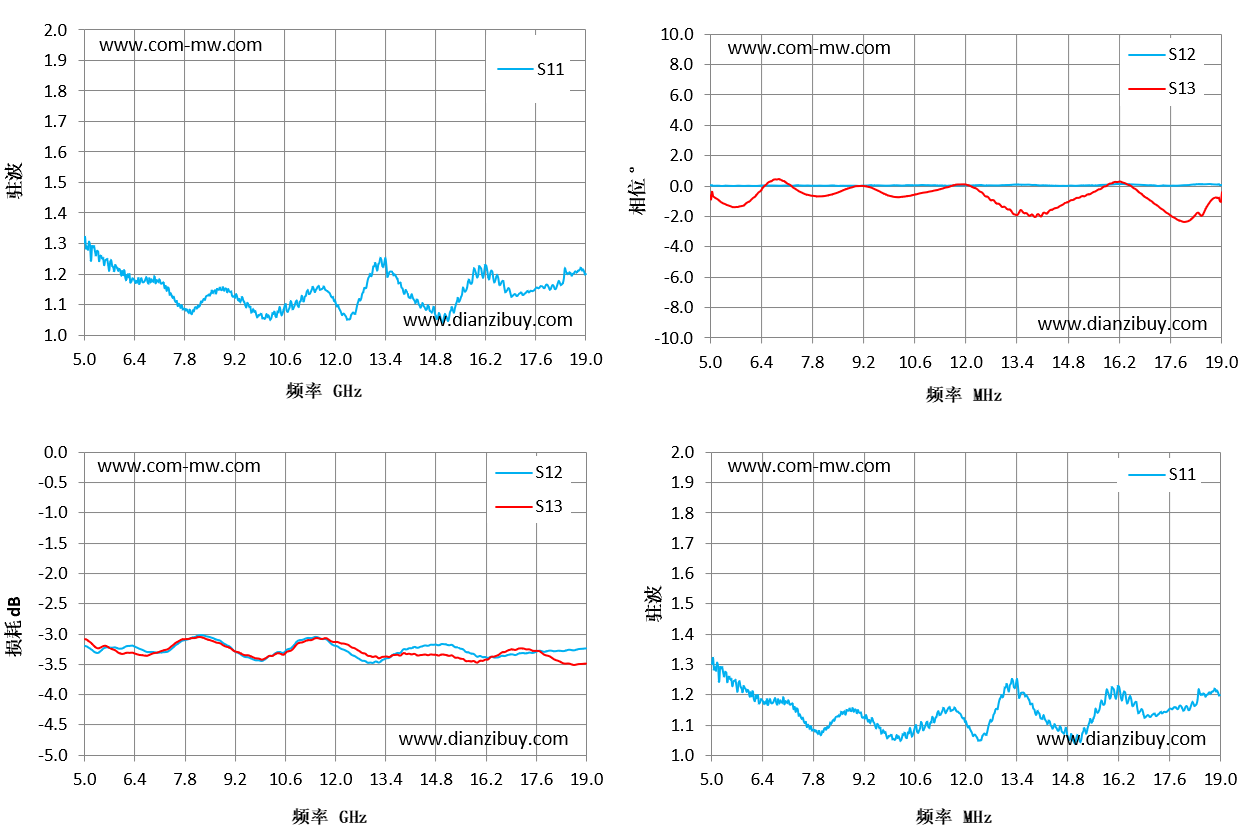

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S13 相位 ° |
|---|---|---|---|---|---|
| 4.99 | 1.3 | -3.2 | -3.08 | 0.05 | -0.63 |
| 5.99 | 1.22 | -3.25 | -3.32 | 0.02 | -1.16 |
| 6.99 | 1.17 | -3.31 | -3.31 | 0.03 | 0.31 |
| 7.99 | 1.07 | -3.07 | -3.07 | 0.03 | -0.7 |
| 8.99 | 1.14 | -3.2 | -3.22 | 0.02 | -0.03 |
| 9.99 | 1.05 | -3.45 | -3.42 | 0.04 | -0.7 |
| 10.99 | 1.09 | -3.11 | -3.15 | 0.05 | -0.39 |
| 12 | 1.11 | -3.2 | -3.13 | 0.05 | 0.07 |
| 13 | 1.2 | -3.48 | -3.37 | 0.05 | -1.39 |
| 14 | 1.14 | -3.26 | -3.33 | 0.04 | -1.91 |
| 15 | 1.04 | -3.17 | -3.34 | 0.02 | -0.86 |
| 16 | 1.19 | -3.38 | -3.46 | 0.1 | 0.16 |
| 17 | 1.13 | -3.35 | -3.26 | 0.05 | -0.86 |
| 18 | 1.15 | -3.28 | -3.37 | 0.05 | -2.37 |
| 19 | 1.2 | -3.25 | -3.49 | 0.07 | -1.04 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
