6~18GHz, 100W, 2路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 无 | dB | ||
| 输入驻波比 | 1.35 | |||
| 输出驻波比 | 无 | |||
| 幅度平衡 | ±0.25 | dB | ||
| 相位平衡 | ±4 | ° |
| 功率容量 | 100W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

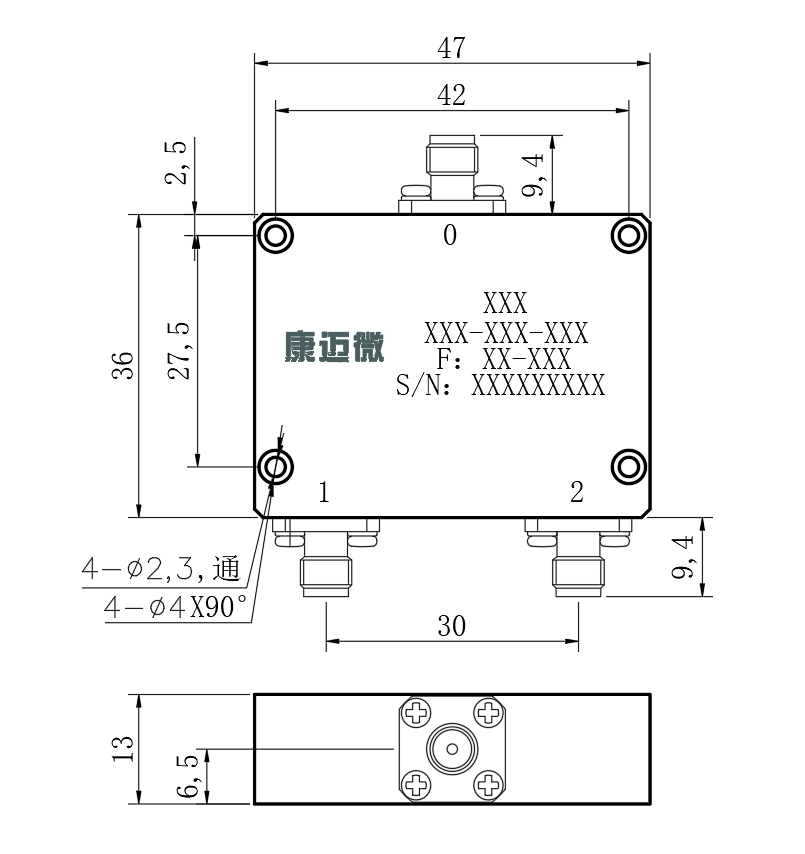

| 公共端口 | 0（SMA-K） |
| 分配端口 | 1，2（SMA-K） |

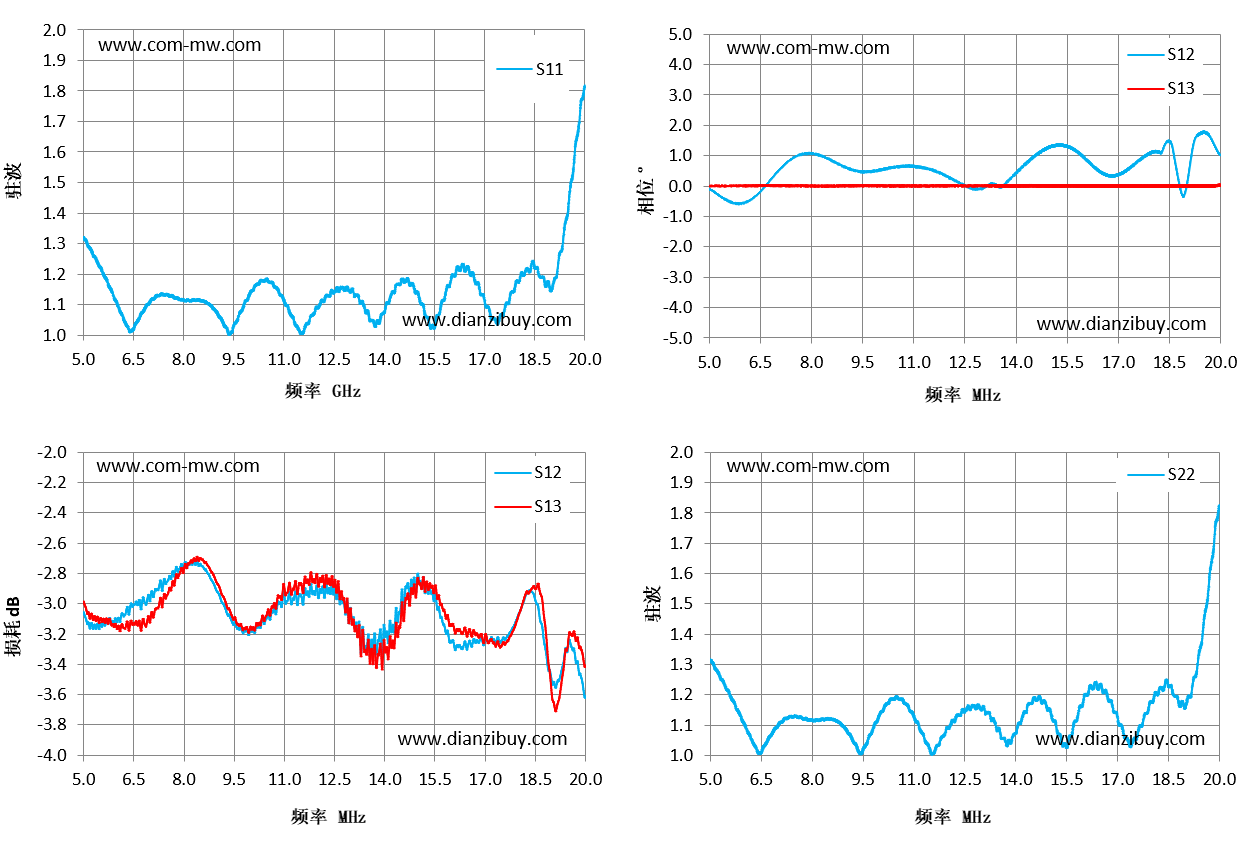

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S22 驻波 |
|---|---|---|---|---|---|
| 5 | 1.32 | -3.05 | -2.98 | -0.11 | 1.32 |
| 6.07 | 1.09 | -3.11 | -3.17 | -0.54 | 1.08 |
| 7.14 | 1.12 | -2.91 | -3.04 | 0.63 | 1.11 |
| 8.21 | 1.11 | -2.73 | -2.72 | 1.02 | 1.12 |
| 9.29 | 1.02 | -3.07 | -3.02 | 0.5 | 1.04 |
| 10.36 | 1.18 | -3.11 | -3.09 | 0.61 | 1.19 |
| 11.43 | 1.02 | -2.95 | -2.88 | 0.56 | 1.03 |
| 12.5 | 1.14 | -2.9 | -2.85 | 0.01 | 1.15 |
| 13.57 | 1.05 | -3.33 | -3.39 | -0.02 | 1.06 |
| 14.64 | 1.18 | -2.89 | -2.97 | 1.06 | 1.18 |
| 15.71 | 1.1 | -3.1 | -3.01 | 1.2 | 1.1 |
| 16.79 | 1.17 | -3.25 | -3.21 | 0.34 | 1.18 |
| 17.86 | 1.14 | -3.15 | -3.17 | 1.04 | 1.14 |
| 18.93 | 1.17 | -3.44 | -3.44 | -0.31 | 1.17 |
| 20 | 1.82 | -3.61 | -3.41 | 1.01 | 1.83 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
