30~512MHz, 50W, 2路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 30 | ~ | 512 | MHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 50W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

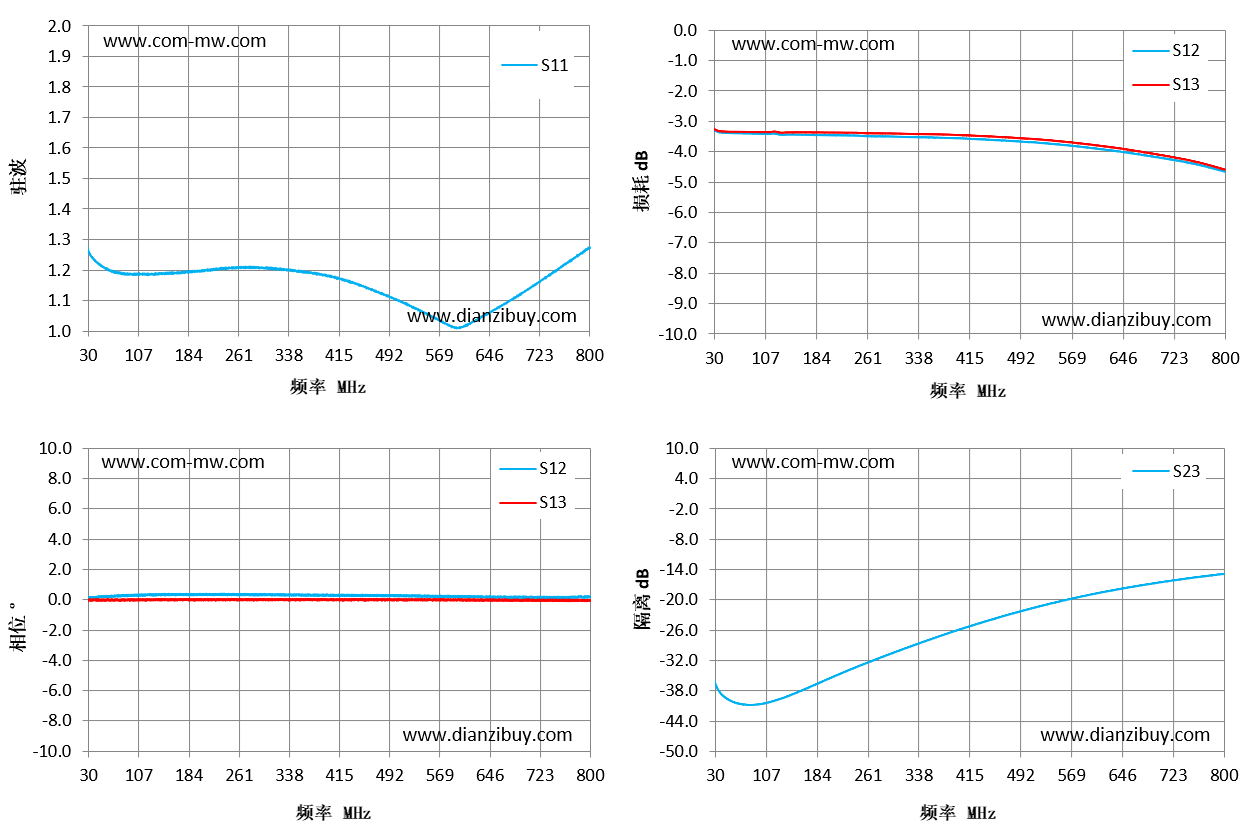

| 频率 MHz | S11 驻波 | S12 相位 ° | S12 损耗 dB | S23 隔离 dB |
|---|---|---|---|---|
| 30 | 1.26 | 0.13 | -3.3 | -36.76 |
| 85 | 1.19 | 0.28 | -3.4 | -40.76 |
| 140 | 1.19 | 0.31 | -3.44 | -39 |
| 195 | 1.2 | 0.35 | -3.45 | -35.95 |
| 250 | 1.21 | 0.35 | -3.47 | -32.94 |
| 305 | 1.21 | 0.34 | -3.5 | -30.19 |
| 360 | 1.19 | 0.31 | -3.53 | -27.62 |
| 415 | 1.17 | 0.27 | -3.57 | -25.25 |
| 470 | 1.13 | 0.25 | -3.63 | -23.1 |
| 525 | 1.08 | 0.25 | -3.71 | -21.17 |
| 580 | 1.02 | 0.23 | -3.83 | -19.5 |
| 635 | 1.05 | 0.18 | -3.97 | -18.07 |
| 690 | 1.12 | 0.15 | -4.15 | -16.85 |
| 745 | 1.19 | 0.18 | -4.36 | -15.81 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
