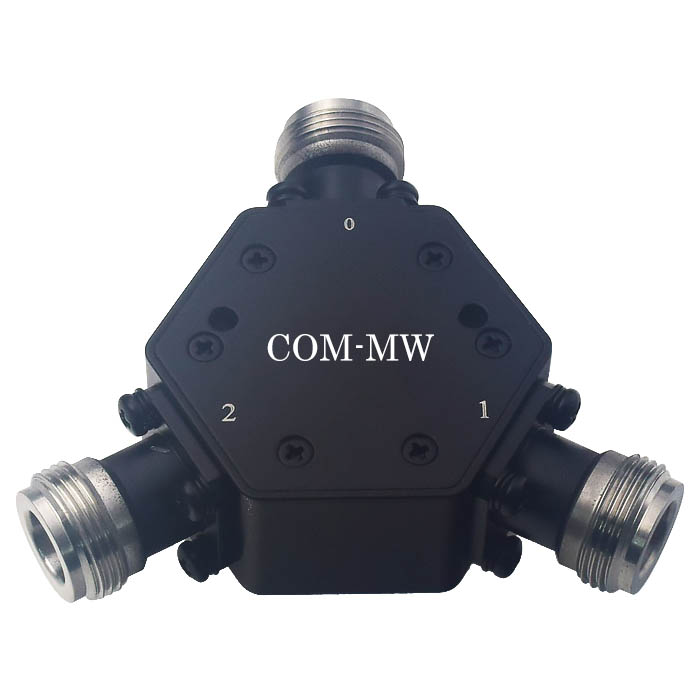

DC~18GHz, 10W, 2路, 0°, N-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 18 | GHz |
| 插入损耗 | 7 | dB | ||
| 隔离度 | 10 | dB | ||
| 输入驻波比 | 1.8 | 2 | ||
| 输出驻波比 | 2.2 | 2.5 | ||
| 幅度平衡 | 0.6 | dB | ||
| 相位平衡 | 6 | ° |
| 功率容量 | 10W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

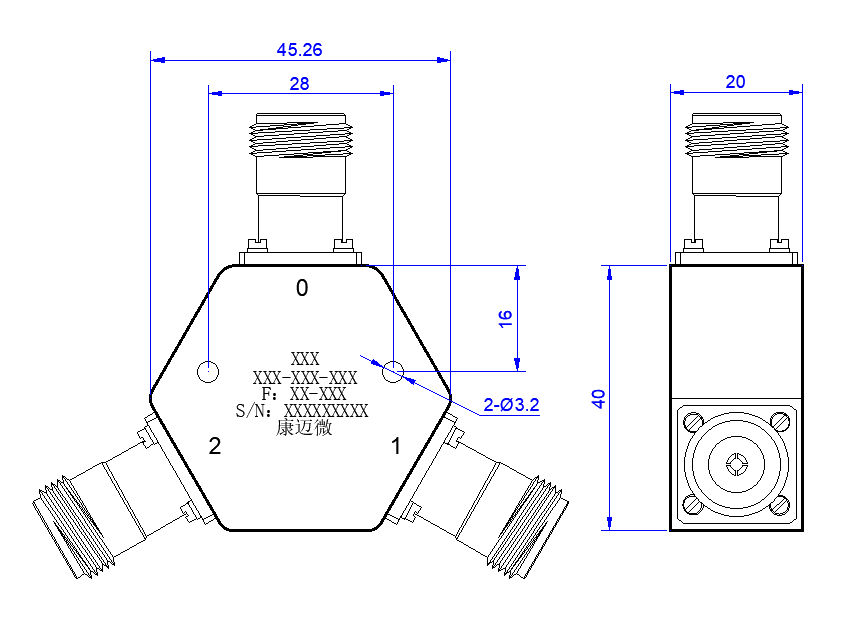

| 公共端口 | 0 |
| 分配端口 | 1、2 |

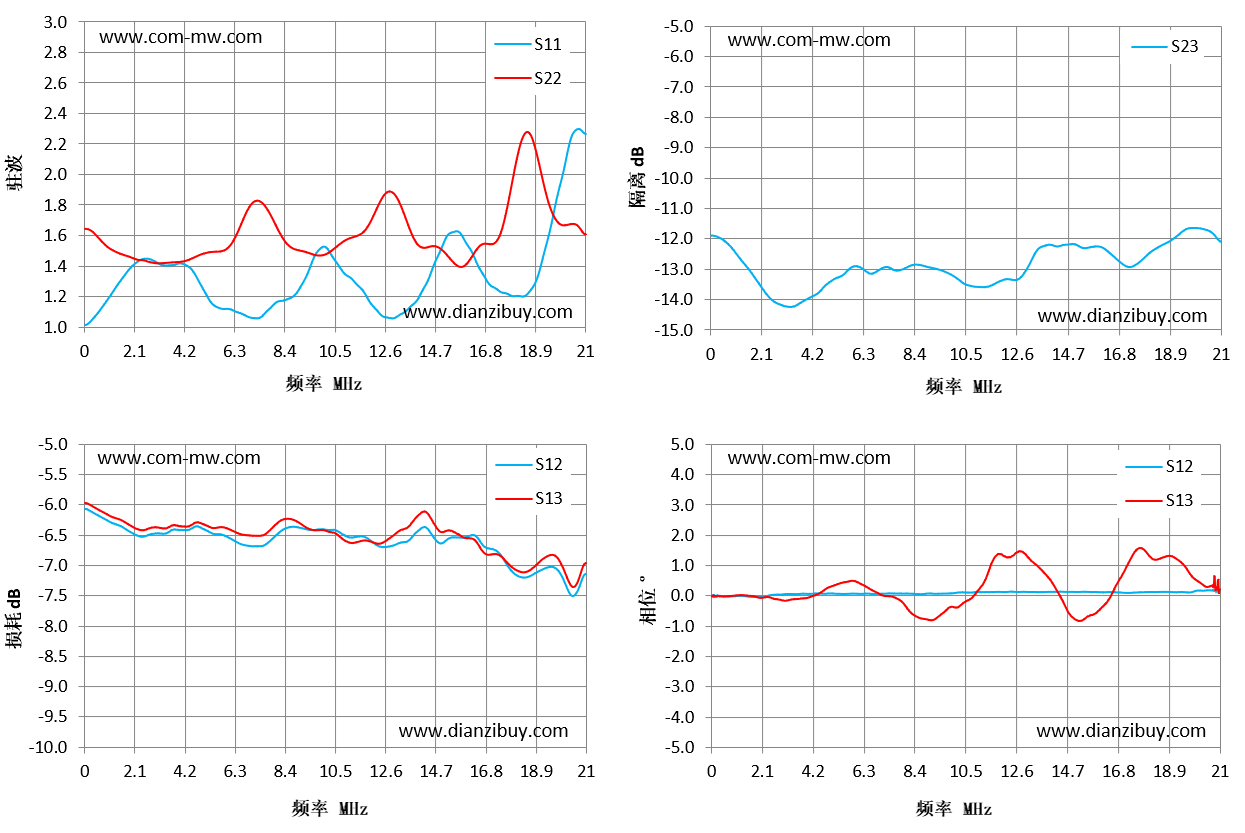

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 0.01 | 1.01 | 1.65 | -6.06 | -11.9 | -0.01 |
| 2 | 1.4 | 1.46 | -6.46 | -13.49 | -0.06 |
| 3 | 1.43 | 1.42 | -6.47 | -14.21 | -0.15 |
| 5 | 1.24 | 1.48 | -6.4 | -13.38 | 0.33 |
| 6 | 1.12 | 1.52 | -6.53 | -12.91 | 0.47 |
| 8 | 1.16 | 1.67 | -6.5 | -12.97 | -0.31 |
| 9 | 1.25 | 1.5 | -6.37 | -12.95 | -0.79 |
| 11 | 1.34 | 1.58 | -6.52 | -13.59 | 0.18 |
| 12 | 1.16 | 1.69 | -6.58 | -13.37 | 1.37 |
| 14 | 1.19 | 1.54 | -6.42 | -12.21 | 0.54 |
| 15 | 1.53 | 1.5 | -6.63 | -12.2 | -0.76 |
| 17 | 1.27 | 1.54 | -6.72 | -12.88 | 0.75 |
| 18 | 1.2 | 2.01 | -7.13 | -12.5 | 1.42 |
| 20 | 1.97 | 1.67 | -7.18 | -11.66 | 0.54 |
| 21 | 2.27 | 1.61 | -7.14 | -12.11 | 0.18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
