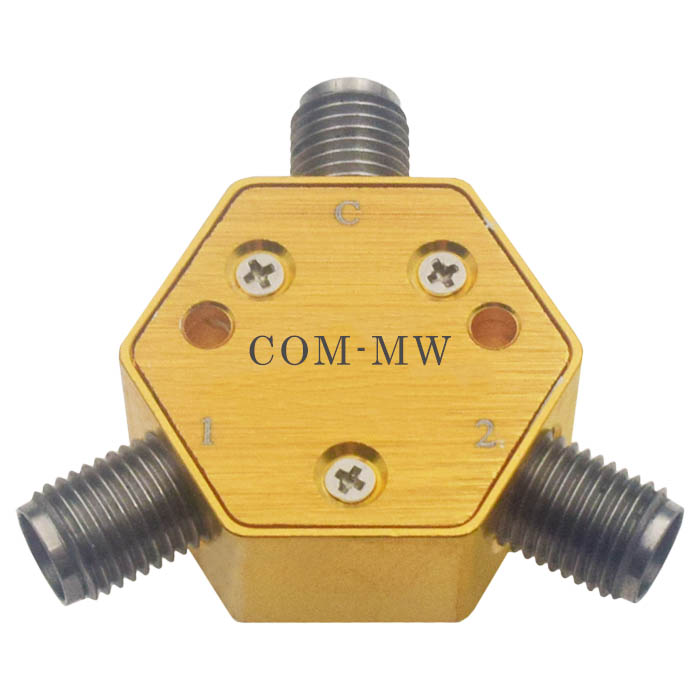

DC~26.5GHz, 10W, 2路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 26.5 | GHz |
| 插入损耗 | 6.5 | 7 | dB | |
| 隔离度 | 9 | 10 | dB | |
| 输入驻波比 | 2 | 2.2 | ||
| 输出驻波比 | 2 | 2.5 | ||
| 幅度平衡 | 0.5 | 1 | dB | |
| 相位平衡 | 5 | 8 | ° |
| 功率容量 | 10W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 镀金 |
| 工作温度 | -40~+70℃设计保证 |

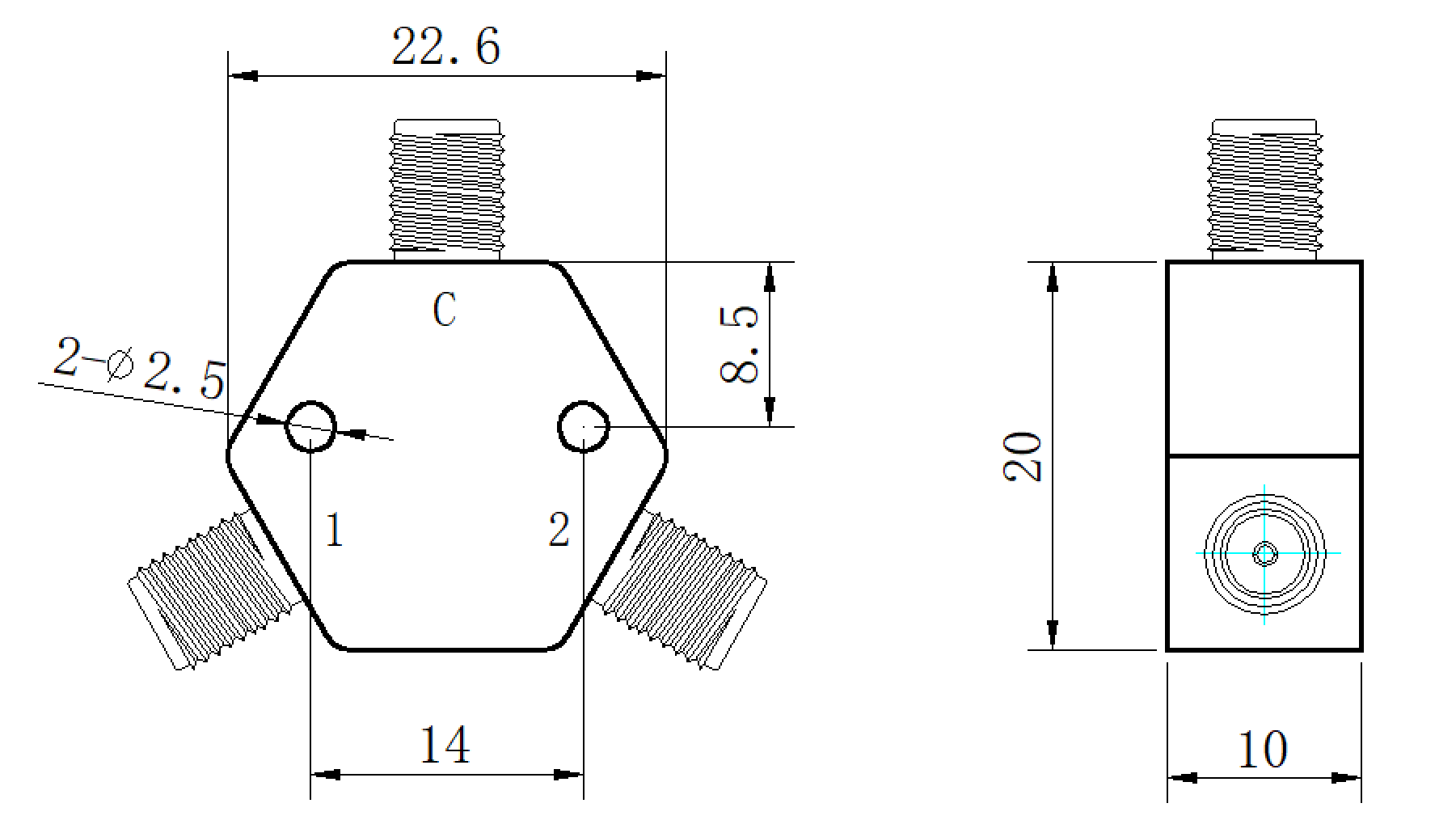

| 公共端口 | C |
| 分配端口 | 1、2 |

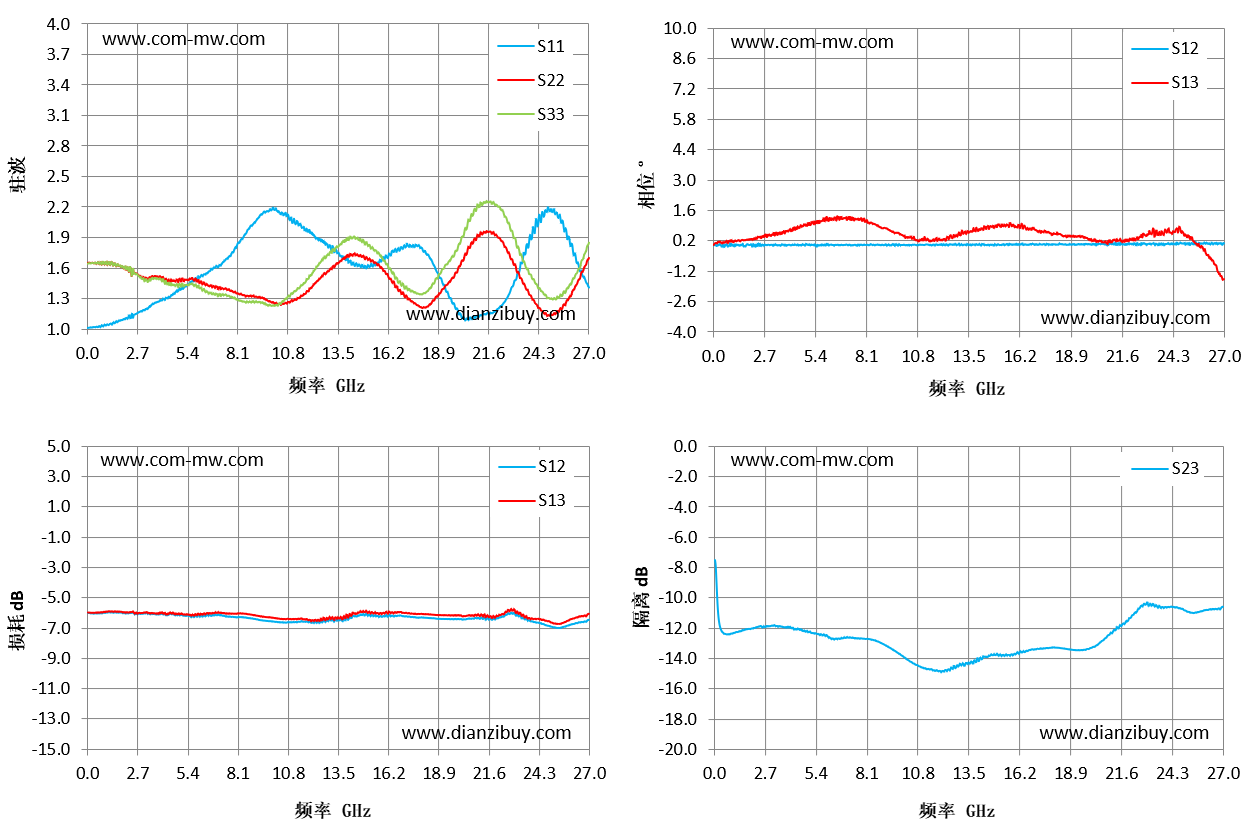

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 损耗 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 0.01 | 1.01 | 1.65 | -6.01 | -5.98 | -7.48 |
| 1.94 | 1.09 | 1.62 | -6.02 | -5.97 | -12.04 |
| 3.87 | 1.27 | 1.51 | -6.09 | -6.04 | -11.95 |
| 5.79 | 1.47 | 1.48 | -6.19 | -6.09 | -12.41 |
| 7.72 | 1.72 | 1.37 | -6.26 | -6.05 | -12.69 |
| 9.65 | 2.15 | 1.28 | -6.54 | -6.28 | -13.57 |
| 11.58 | 1.99 | 1.32 | -6.57 | -6.4 | -14.78 |
| 13.51 | 1.74 | 1.65 | -6.46 | -6.32 | -14.3 |
| 15.43 | 1.63 | 1.66 | -6.21 | -6.02 | -13.81 |
| 17.36 | 1.81 | 1.3 | -6.25 | -6.02 | -13.34 |
| 19.29 | 1.4 | 1.43 | -6.41 | -6.16 | -13.46 |
| 21.22 | 1.14 | 1.95 | -6.32 | -6.11 | -12.13 |
| 23.14 | 1.53 | 1.56 | -6.13 | -5.93 | -10.4 |
| 25.07 | 2.15 | 1.13 | -6.95 | -6.66 | -10.87 |
| 27 | 1.41 | 1.7 | -6.47 | -6.06 | -10.58 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
