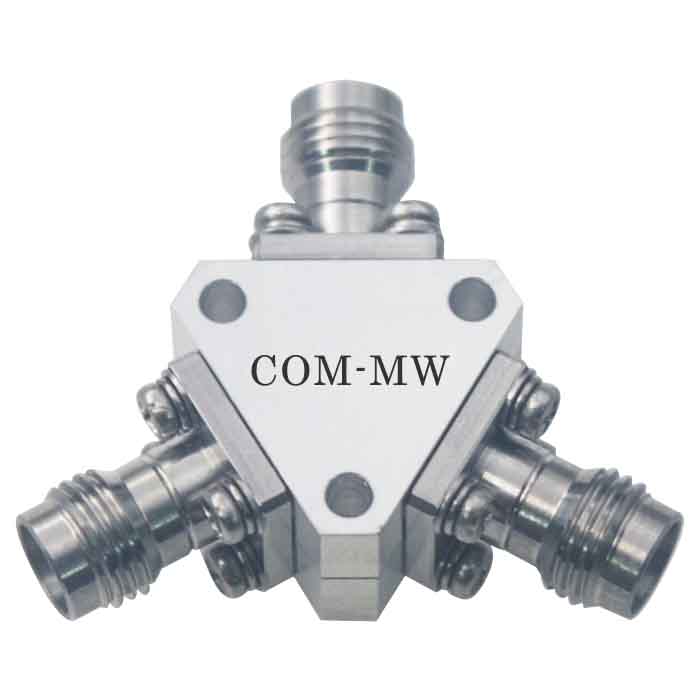

DC~40GHz, 功率容量0.5W, 2路, 相位0°, 2.92-F or K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 40 | GHz |
| 插入损耗 | 7 | 7.5 | dB | |
| 隔离度 | 10 | 11 | dB | |
| 输入驻波比 | 1.4 | 1.6 | ||
| 输出驻波比 | 1.9 | 2.2 | ||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 6 | ° |
| 功率容量 | 0.5W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F or K |
| 接口材质 | 外壳304 |
| 表面 | 本导 |
| 工作温度 | -40~+70℃设计保证 |

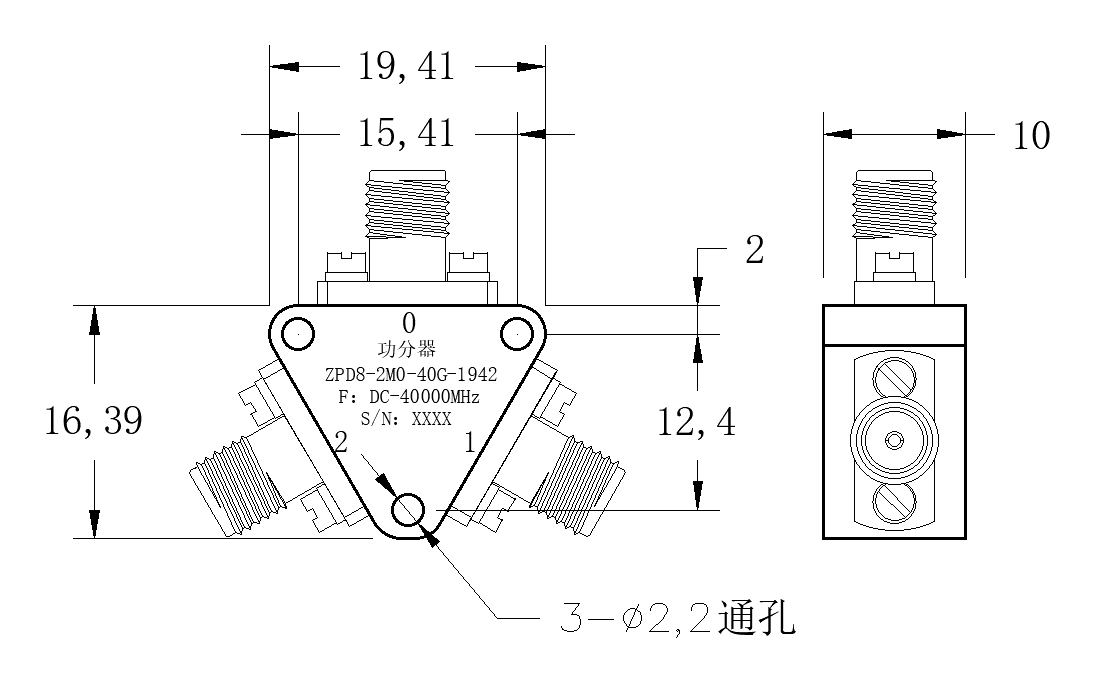

| 公共端口 | 0 |
| 分配端口 | 1，2 |

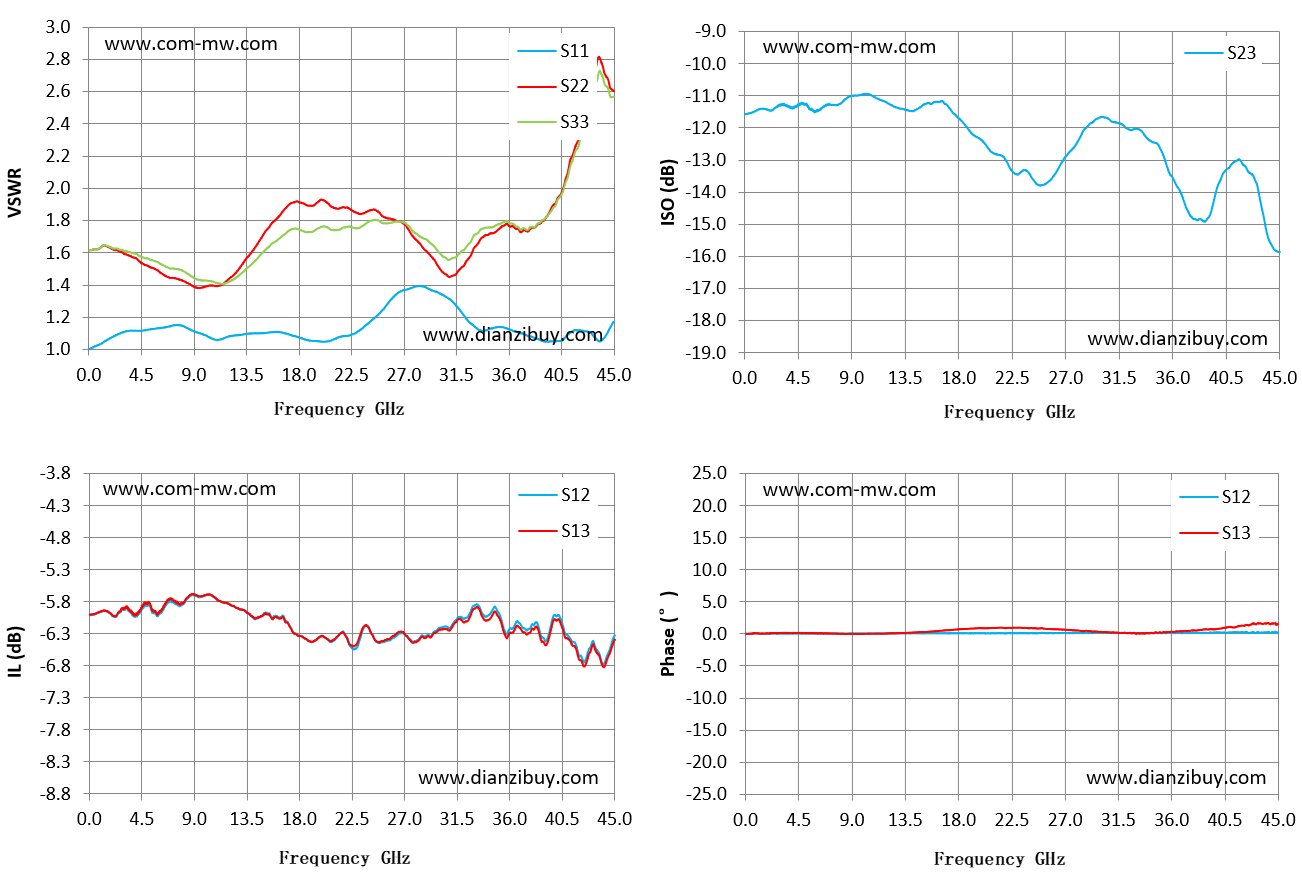

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 0.01 | 1.01 | 1.62 | -6.01 | -11.57 | 0.01 |
| 3.21 | 1.11 | 1.59 | -5.90 | -11.26 | 0.15 |
| 6.43 | 1.14 | 1.47 | -5.89 | -11.38 | 0.08 |
| 9.64 | 1.10 | 1.38 | -5.73 | -10.98 | -0.02 |
| 12.86 | 1.09 | 1.50 | -5.91 | -11.37 | 0.10 |
| 16.07 | 1.11 | 1.81 | -6.03 | -11.18 | 0.40 |
| 19.29 | 1.06 | 1.89 | -6.41 | -12.23 | 0.82 |
| 22.50 | 1.09 | 1.87 | -6.52 | -13.34 | 0.92 |
| 25.71 | 1.29 | 1.81 | -6.40 | -13.63 | 0.75 |
| 28.93 | 1.39 | 1.61 | -6.33 | -11.91 | 0.44 |
| 32.14 | 1.22 | 1.52 | -6.06 | -12.01 | 0.14 |
| 35.36 | 1.14 | 1.76 | -6.13 | -13.03 | 0.26 |
| 38.57 | 1.07 | 1.78 | -6.26 | -14.90 | 0.61 |
| 41.79 | 1.12 | 2.27 | -6.53 | -13.06 | 1.21 |
| 45.00 | 1.17 | 2.60 | -6.32 | -15.86 | 1.54 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
