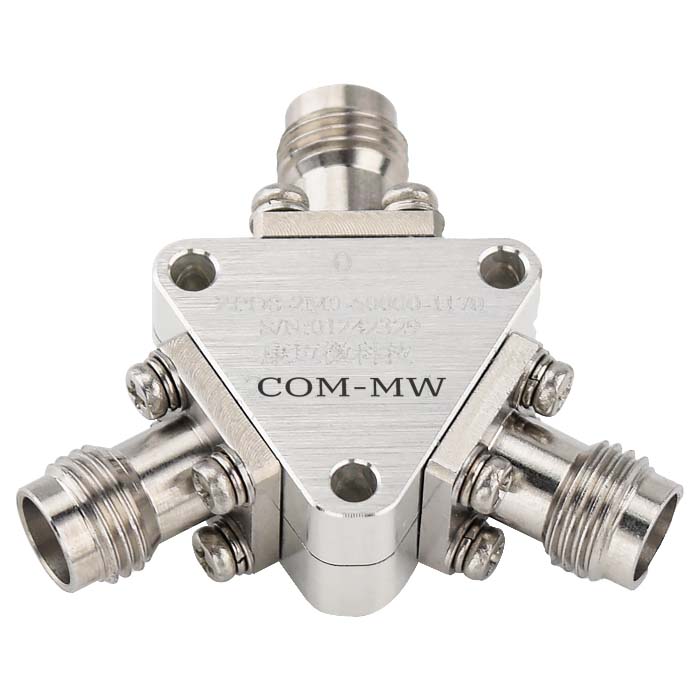

DC~50GHz, 0.5W, 2路, 0°, 2.4-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 50 | GHz |
| 插入损耗 | 11 | dB | ||
| 隔离度 | 11 | dB | ||
| 输入驻波比 | 1.7 | |||
| 输出驻波比 | 1.8 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 6 | ° |
| 功率容量 | 0.5W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

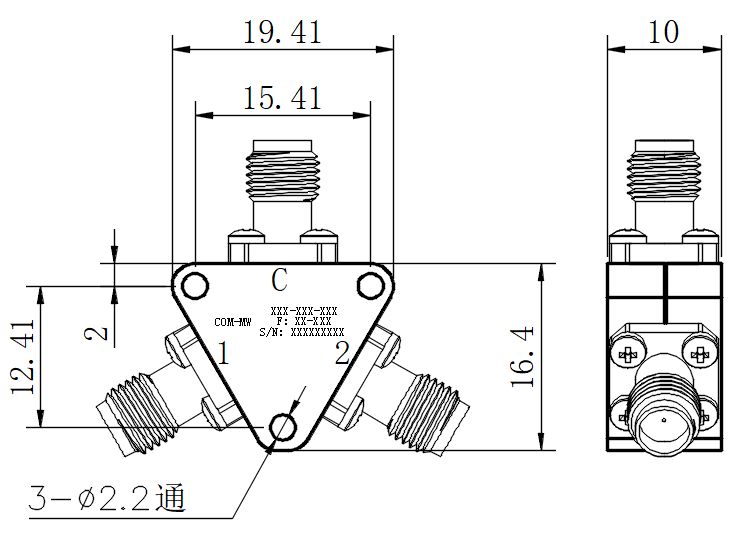

| 公共端口 | C |
| 分配端口 | 1，2 |

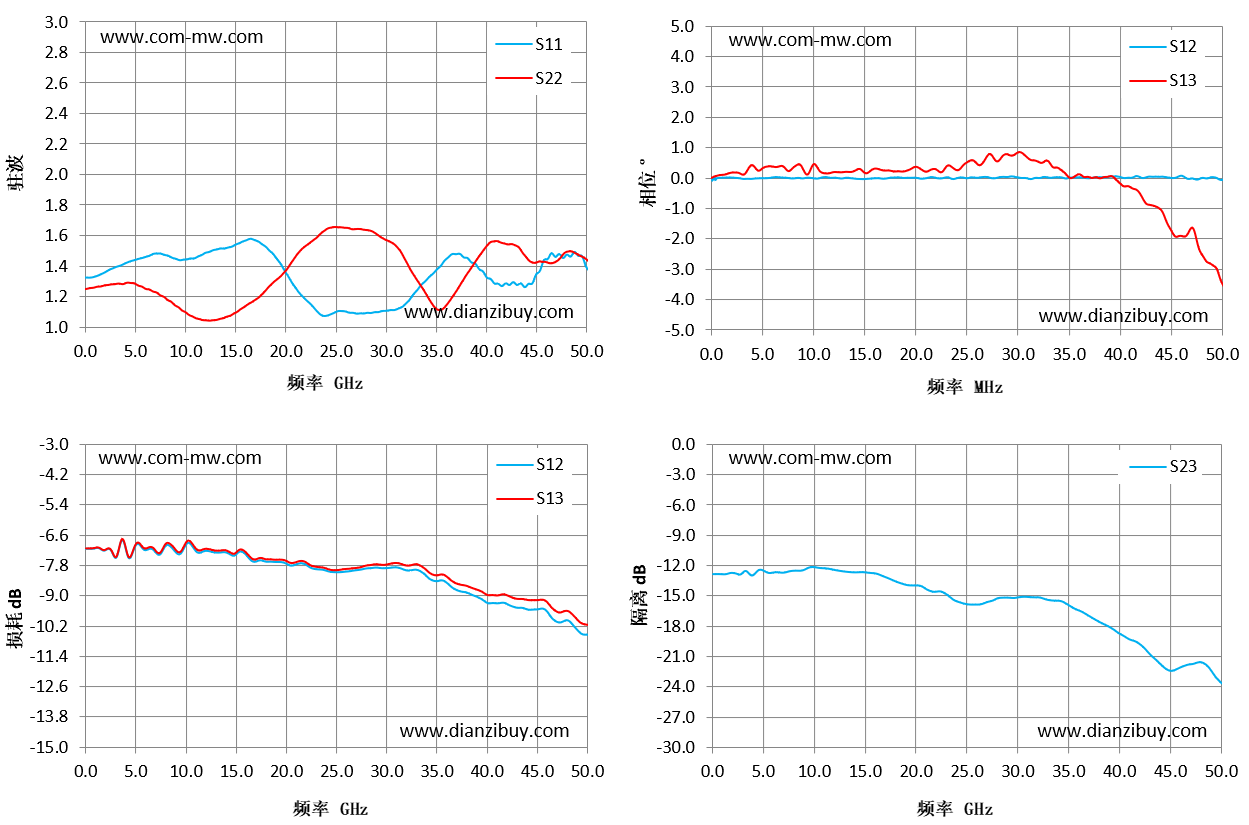

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
| 0.01 | 1.32 | 1.25 | -7.13 | 0.01 | -12.89 |
| 3.58 | 1.4 | 1.28 | -6.83 | 0.24 | -12.82 |
| 7.15 | 1.48 | 1.23 | -7.35 | 0.38 | -12.72 |
| 10.72 | 1.45 | 1.07 | -7.06 | 0.23 | -12.3 |
| 14.29 | 1.52 | 1.07 | -7.32 | 0.29 | -12.71 |
| 17.86 | 1.53 | 1.23 | -7.63 | 0.23 | -13.56 |
| 21.43 | 1.22 | 1.5 | -7.71 | 0.27 | -14.55 |
| 25.01 | 1.1 | 1.66 | -8.06 | 0.52 | -15.84 |
| 28.58 | 1.09 | 1.63 | -7.89 | 0.74 | -15.2 |
| 32.15 | 1.16 | 1.42 | -7.99 | 0.53 | -15.18 |
| 35.72 | 1.42 | 1.12 | -8.41 | 0.1 | -16.34 |
| 39.29 | 1.38 | 1.46 | -9.08 | 0.06 | -18.22 |
| 42.86 | 1.29 | 1.54 | -9.45 | -0.87 | -20.59 |
| 46.43 | 1.48 | 1.42 | -9.87 | -1.9 | -21.88 |
| 50 | 1.39 | 1.45 | -10.53 | -3.46 | -23.53 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
