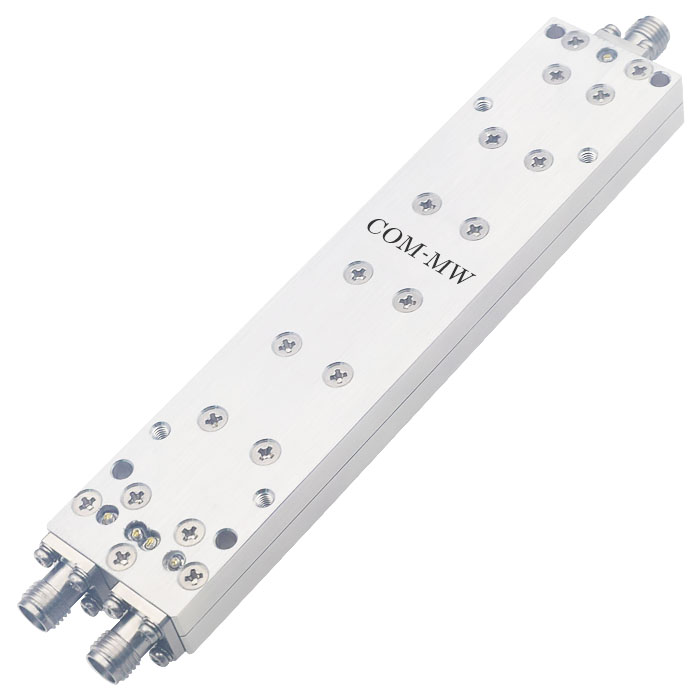

1~18GHz, 15W, 2路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 18 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 输入驻波比 | 1.5 | @0.8G-1G | ||
| 输入驻波比 | 1.3 | @1G-18G | ||
| 输出驻波比 | 1.3 | 1.4 | ||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 4 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| 公共端口 | 0 |
| 分配端口 | 1，2 |

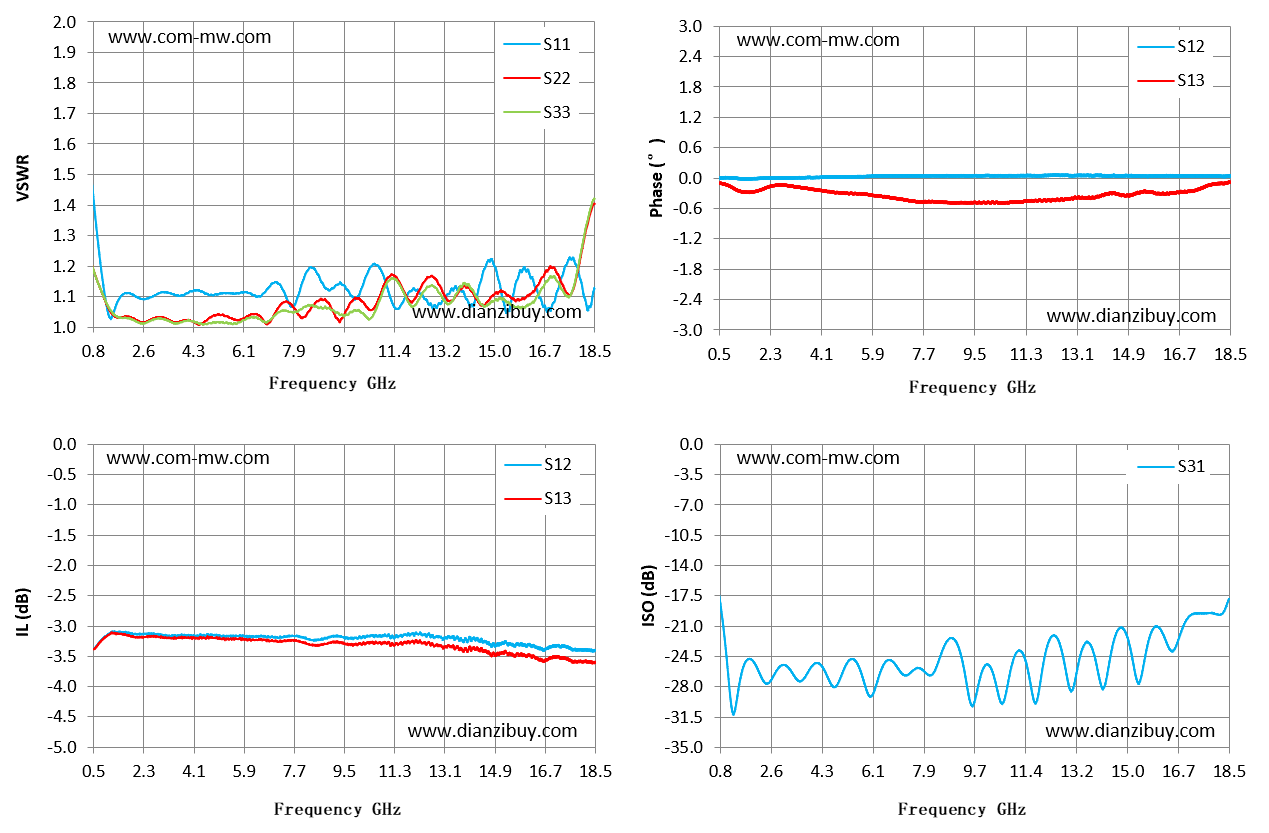

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S31 隔离 dB |
| 0.8 | 1.43 | -3.22 | -3.23 | -0.14 | -18.53 |
| 2.06 | 1.11 | -3.14 | -3.19 | -0.21 | -25.74 |
| 3.33 | 1.11 | -3.16 | -3.2 | -0.18 | -26.58 |
| 4.59 | 1.12 | -3.15 | -3.19 | -0.29 | -27.35 |
| 5.86 | 1.11 | -3.16 | -3.22 | -0.34 | -28.2 |
| 7.12 | 1.14 | -3.2 | -3.26 | -0.43 | -26.51 |
| 8.39 | 1.19 | -3.24 | -3.32 | -0.48 | -25.04 |
| 9.65 | 1.14 | -3.21 | -3.31 | -0.48 | -29.61 |
| 10.91 | 1.19 | -3.16 | -3.28 | -0.48 | -25.86 |
| 12.18 | 1.12 | -3.13 | -3.26 | -0.45 | -23.19 |
| 13.44 | 1.12 | -3.21 | -3.37 | -0.4 | -23.26 |
| 14.71 | 1.21 | -3.3 | -3.46 | -0.34 | -21.21 |
| 15.97 | 1.19 | -3.32 | -3.49 | -0.3 | -21.06 |
| 17.24 | 1.13 | -3.34 | -3.53 | -0.25 | -19.62 |
| 18.5 | 1.13 | -3.4 | -3.6 | -0.08 | -17.83 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
