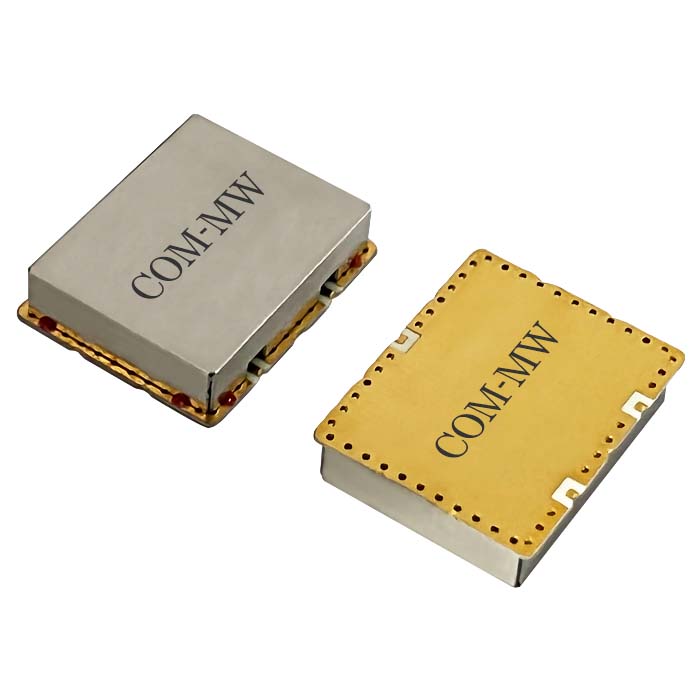

1~2GHz, 10W, 2路, 0°, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 1 | ~ | 2 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 3 | ° |
| 功率容量 | 10W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+70℃设计保证 |

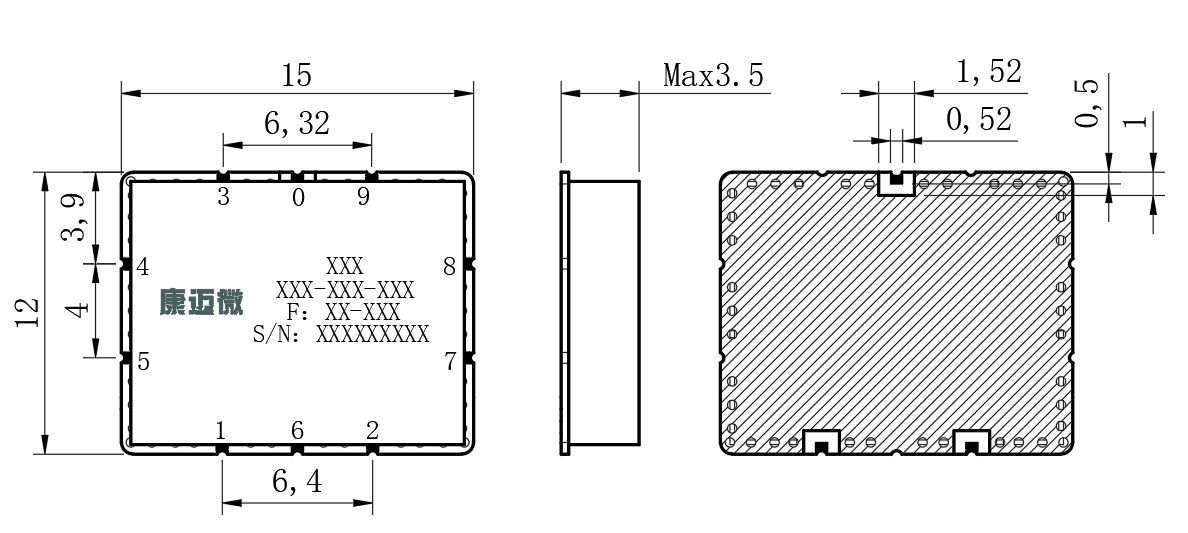

| 公共端口 | 0 |
| 分配端口 | 1，2 |
| 接地端口 | 3，4，5，6，7，8，9 |

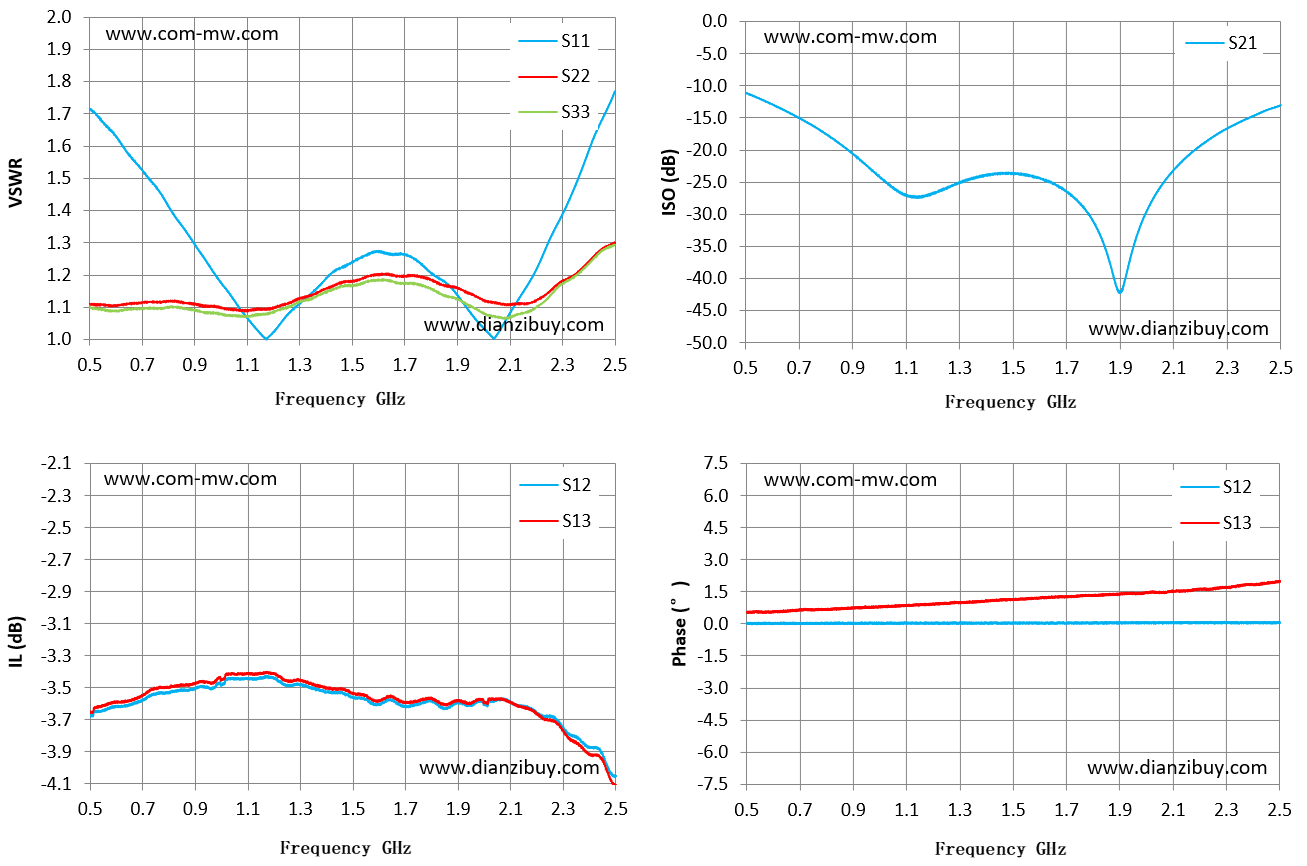

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S21 隔离 dB | S13 相位 ° |
| 0.5 | 1.72 | -3.68 | -3.66 | -11.06 | 0.54 |
| 0.64 | 1.58 | -3.61 | -3.58 | -13.7 | 0.58 |
| 0.79 | 1.43 | -3.53 | -3.5 | -17.24 | 0.69 |
| 0.93 | 1.26 | -3.49 | -3.46 | -21.63 | 0.79 |
| 1.07 | 1.1 | -3.45 | -3.41 | -26.43 | 0.86 |
| 1.21 | 1.03 | -3.45 | -3.42 | -26.58 | 0.96 |
| 1.36 | 1.16 | -3.51 | -3.49 | -24.25 | 1.03 |
| 1.5 | 1.24 | -3.56 | -3.53 | -23.64 | 1.14 |
| 1.64 | 1.27 | -3.58 | -3.55 | -25.02 | 1.25 |
| 1.79 | 1.21 | -3.58 | -3.57 | -30.55 | 1.32 |
| 1.93 | 1.1 | -3.61 | -3.59 | -37.99 | 1.42 |
| 2.07 | 1.04 | -3.57 | -3.57 | -24.55 | 1.49 |
| 2.21 | 1.23 | -3.67 | -3.68 | -18.96 | 1.62 |
| 2.36 | 1.5 | -3.82 | -3.86 | -15.33 | 1.81 |
| 2.5 | 1.77 | -4.05 | -4.11 | -12.98 | 2 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持220℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
