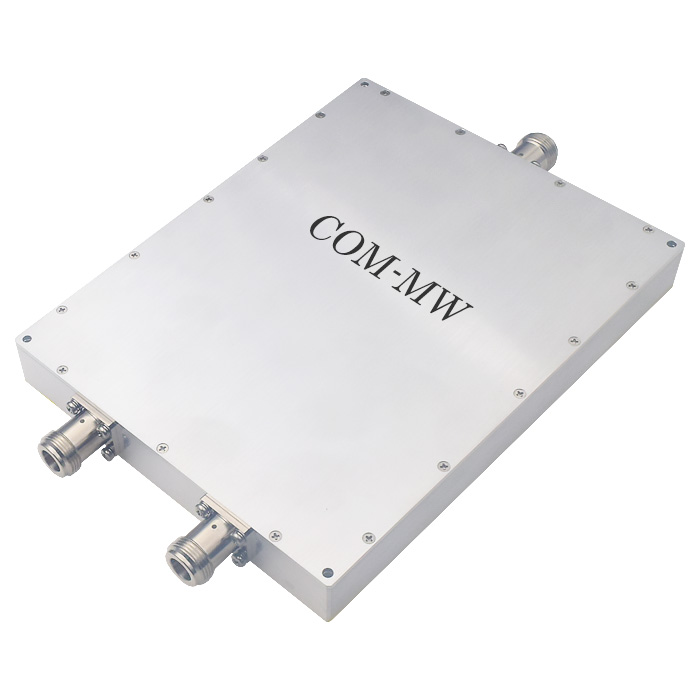

100~400MHz, 1000W, 2路, 相位0°, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
大功率，低损耗
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 100 | ~ | 400 | MHz |
| 插入损耗 | 0.3 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 6 | ° |
| 功率容量 | 1000W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-K |
| 接口材质 | 外壳铜镀镍 |
| 表面 | 白色 |
| 工作温度 | -40~+70℃设计保证 |

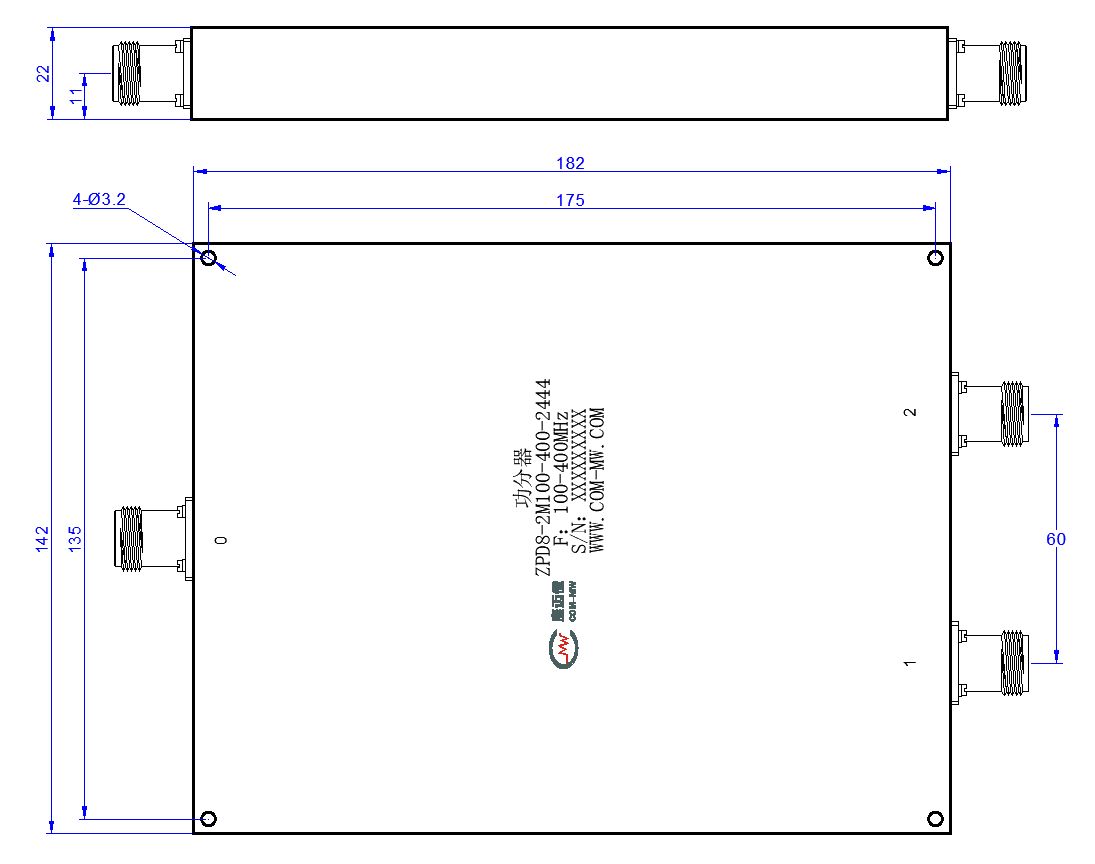

| 公共端口 | 0 |
| 分配端口 | 1、2 |

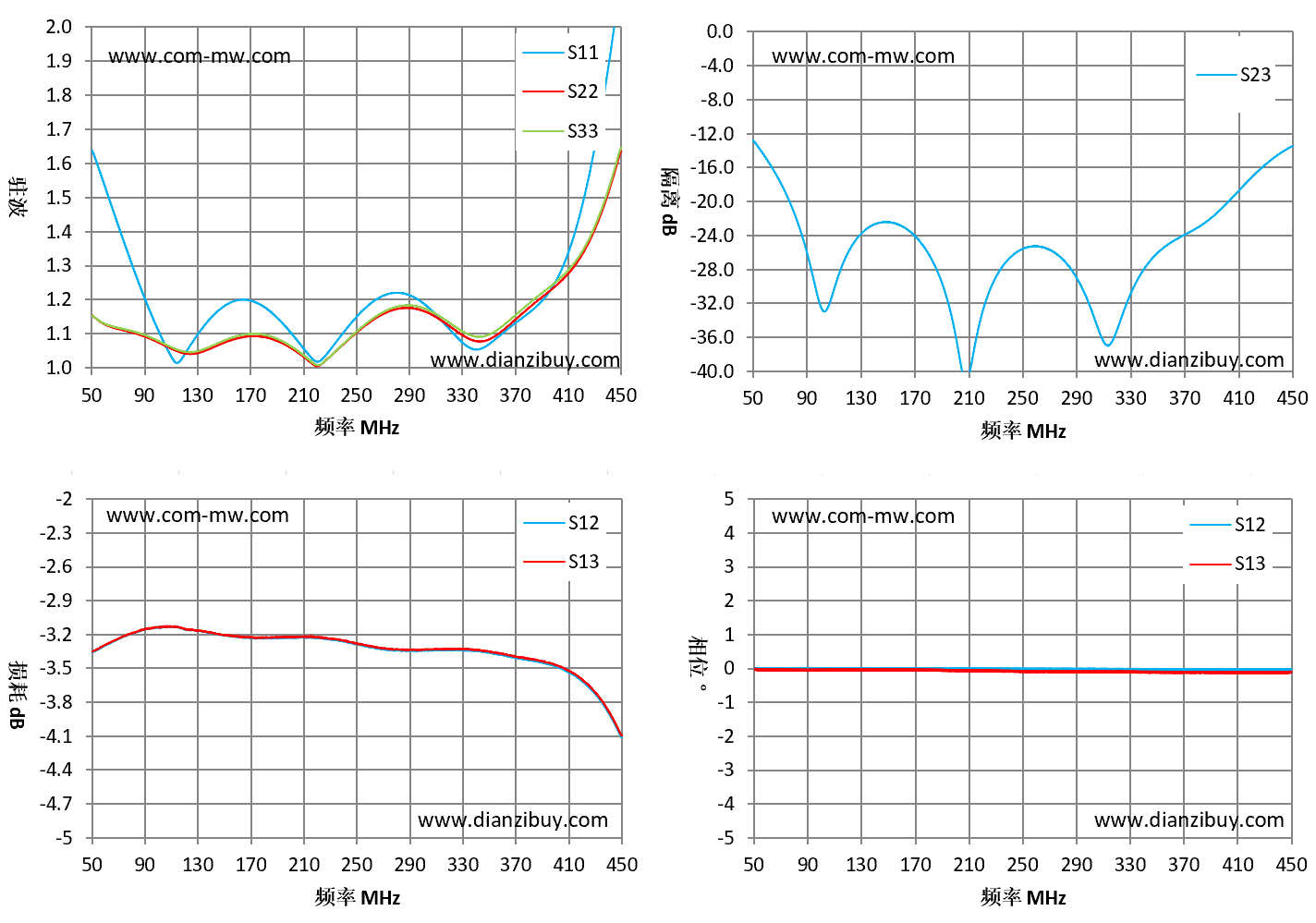

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 50 | 1.64 | 1.15 | -3.36 | -12.84 | -0.02 |
| 79 | 1.32 | 1.11 | -3.2 | -20.73 | -0.05 |
| 107 | 1.06 | 1.06 | -3.13 | -31.89 | -0.05 |
| 136 | 1.13 | 1.05 | -3.18 | -23.04 | -0.04 |
| 164 | 1.2 | 1.09 | -3.23 | -23.27 | -0.05 |
| 193 | 1.14 | 1.07 | -3.23 | -31.01 | -0.05 |
| 221 | 1.02 | 1.01 | -3.23 | -32.52 | -0.07 |
| 250 | 1.15 | 1.1 | -3.29 | -25.58 | -0.08 |
| 279 | 1.22 | 1.17 | -3.34 | -26.74 | -0.09 |
| 307 | 1.17 | 1.16 | -3.34 | -35.5 | -0.1 |
| 336 | 1.06 | 1.08 | -3.34 | -28.94 | -0.11 |
| 364 | 1.11 | 1.12 | -3.39 | -24.44 | -0.11 |
| 393 | 1.21 | 1.22 | -3.46 | -21.48 | -0.11 |
| 421 | 1.48 | 1.34 | -3.62 | -16.95 | -0.12 |
| 450 | 2.14 | 1.64 | -4.11 | -13.5 | -0.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
