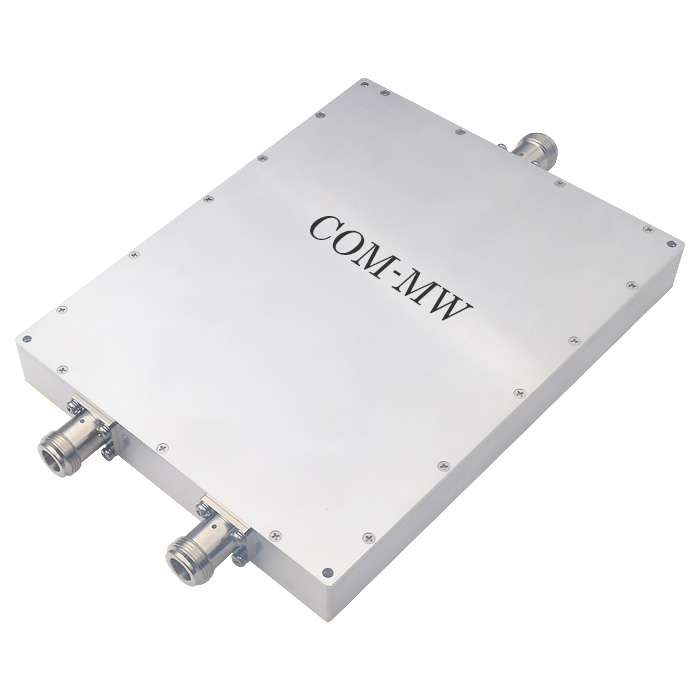

100~500MHz, 200W平均功率, 2路, 0°, TNC
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 100 | ~ | 500 | MHz |
| 插入损耗 | 0.4 | 0.6 | dB | |
| 隔离度 | 17 | 20 | dB | |
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 6 | ° |
| 功率容量 | 200W平均功率设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |

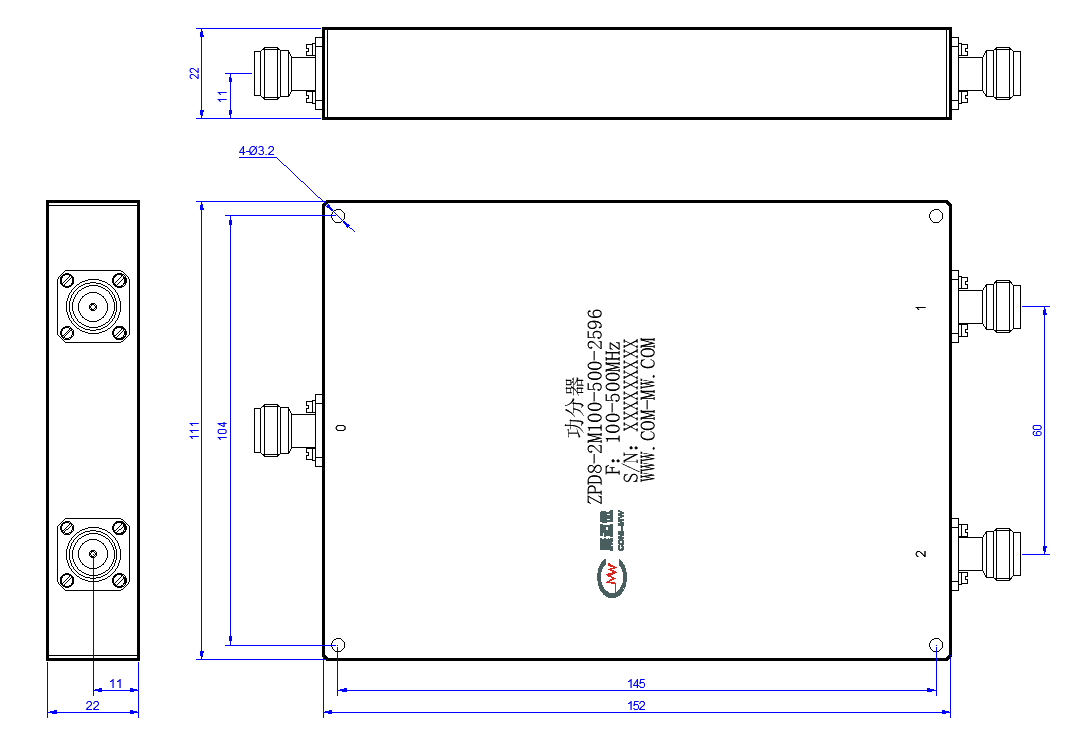

| 接口形式 | TNC-K |
| 表面 | 本导 |
| 工作温度 | -40~+70℃设计保证 |
| 公共端口 | 0 |
| 分配端口 | 1、2 |

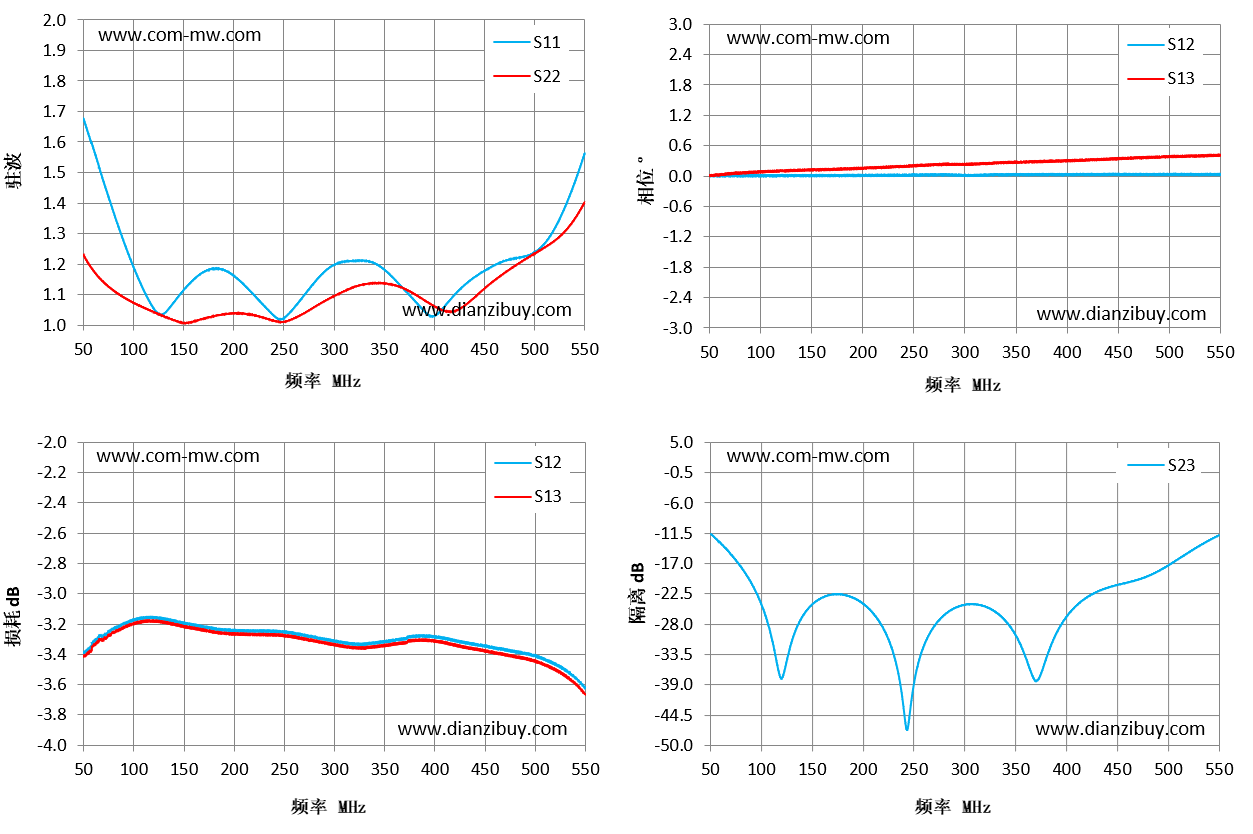

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 50 | 1.68 | 1.23 | -3.38 | 0.02 | -11.6 |
| 86 | 1.31 | 1.1 | -3.21 | 0.07 | -19.36 |
| 121 | 1.05 | 1.04 | -3.16 | 0.1 | -37.4 |
| 157 | 1.14 | 1.01 | -3.2 | 0.13 | -23.44 |
| 193 | 1.18 | 1.04 | -3.24 | 0.15 | -23.49 |
| 229 | 1.07 | 1.02 | -3.25 | 0.18 | -32.99 |
| 264 | 1.07 | 1.03 | -3.27 | 0.21 | -30.17 |
| 300 | 1.2 | 1.09 | -3.31 | 0.24 | -24.49 |
| 336 | 1.21 | 1.14 | -3.33 | 0.26 | -26.68 |
| 371 | 1.11 | 1.12 | -3.3 | 0.29 | -38.32 |
| 407 | 1.05 | 1.05 | -3.29 | 0.31 | -25.14 |
| 443 | 1.16 | 1.1 | -3.34 | 0.34 | -21.24 |
| 479 | 1.22 | 1.19 | -3.38 | 0.37 | -19.36 |
| 514 | 1.28 | 1.26 | -3.45 | 0.39 | -15.69 |
| 550 | 1.56 | 1.4 | -3.62 | 0.41 | -11.85 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
