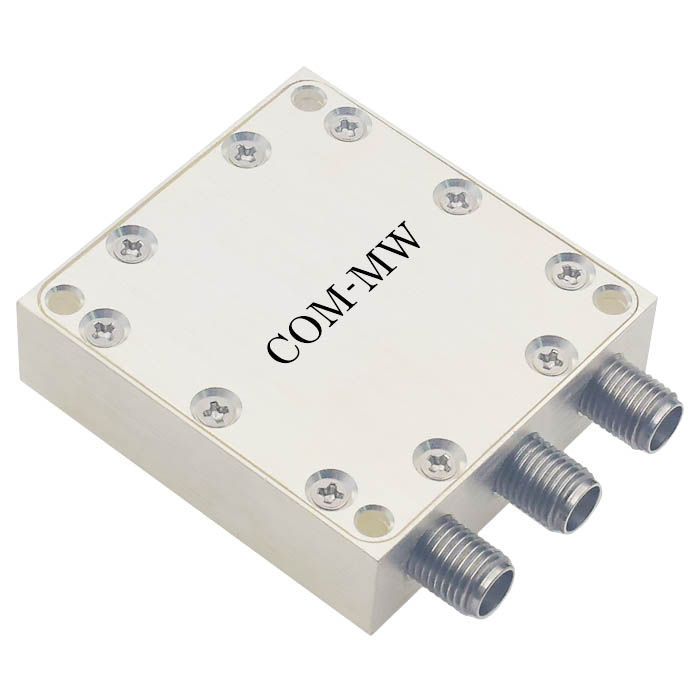

1200~9000MHz, 15W, 2路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1200 | ~ | 9000 | MHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | 8 | ° |
| 功率容量 | 15W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 公共端口 | 中间端口 |
| 分配端口 | 两边端口 |

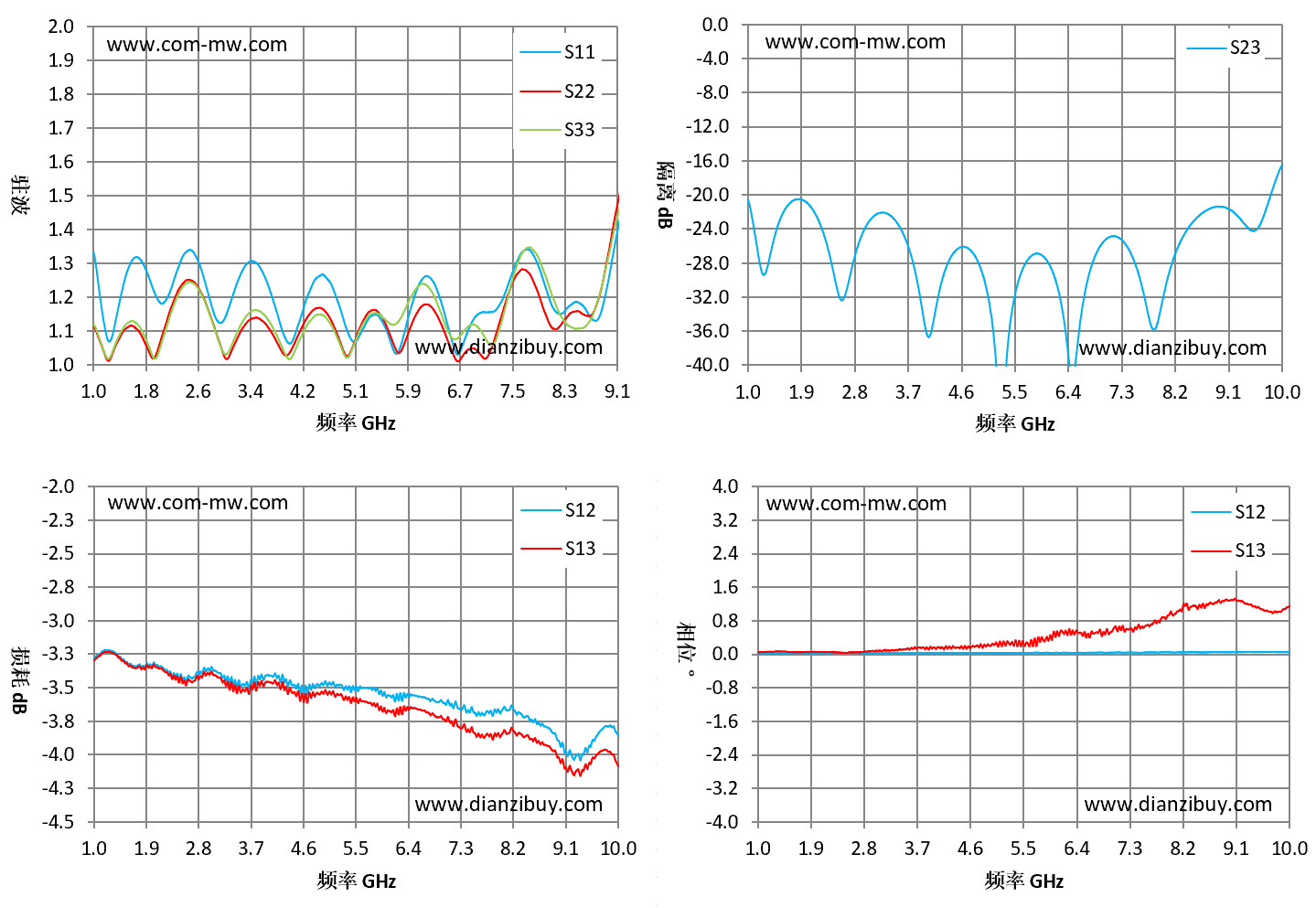

| 频率 GHz | S11 驻波 | S22 驻波 | S23 隔离 dB | S12 损耗 dB | S13 相位 ° |
| 1 | 1.33 | 1.11 | -20.57 | -3.28 | 0.03 |
| 2 | 1.19 | 1.05 | -20.94 | -3.33 | 0.04 |
| 3 | 1.13 | 1.04 | -23.54 | -3.36 | 0.07 |
| 4 | 1.07 | 1.03 | -35.98 | -3.41 | 0.14 |
| 5 | 1.07 | 1.05 | -30.43 | -3.48 | 0.22 |
| 6 | 1.22 | 1.15 | -27.38 | -3.55 | 0.5 |
| 7 | 1.15 | 1.03 | -25.42 | -3.61 | 0.55 |
| 8 | 1.22 | 1.14 | -31.95 | -3.67 | 1 |
| 9 | 1.29 | 1.37 | -21.42 | -3.92 | 1.3 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
