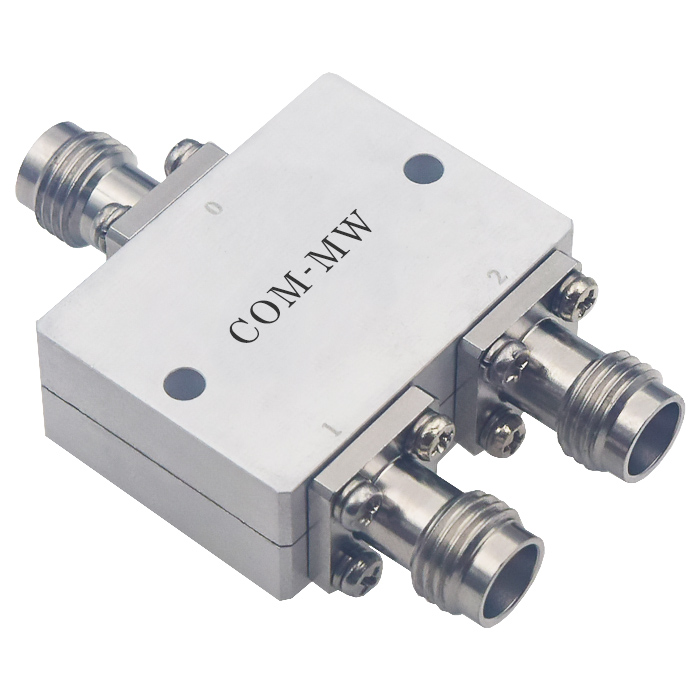

18~50GHz, 10W, 2路, 相位0°, 2.4
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 18 | ~ | 50 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 15 | 18 | dB | |
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.6 | dB | ||
| 相位平衡 | 6 | ° |
| 功率容量 | 10W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| 公共端口 | 0 |
| 分配端口 | 1，2 |

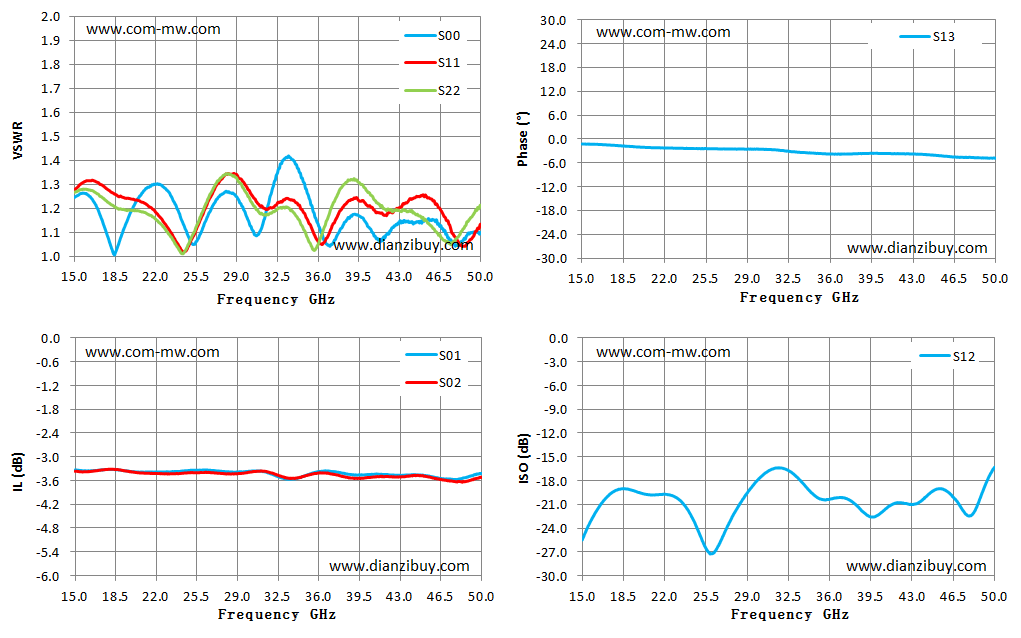

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S13 相位 ° | S12 隔离 dB |
| 15.00 | 1.25 | 1.28 | -3.33 | -1.25 | -25.49 |
| 17.50 | 1.13 | 1.29 | -3.32 | -1.53 | -19.53 |
| 20.00 | 1.20 | 1.24 | -3.37 | -2.03 | -19.57 |
| 22.50 | 1.30 | 1.16 | -3.38 | -2.25 | -19.82 |
| 25.00 | 1.06 | 1.06 | -3.34 | -2.36 | -24.80 |
| 27.50 | 1.25 | 1.31 | -3.36 | -2.47 | -23.33 |
| 30.00 | 1.15 | 1.28 | -3.37 | -2.54 | -17.81 |
| 32.50 | 1.35 | 1.22 | -3.50 | -3.08 | -16.72 |
| 35.00 | 1.28 | 1.16 | -3.46 | -3.62 | -20.14 |
| 37.50 | 1.07 | 1.15 | -3.38 | -3.74 | -20.28 |
| 40.00 | 1.15 | 1.23 | -3.45 | -3.56 | -22.44 |
| 42.50 | 1.12 | 1.19 | -3.46 | -3.71 | -20.90 |
| 45.00 | 1.15 | 1.26 | -3.46 | -4.11 | -19.15 |
| 47.50 | 1.06 | 1.11 | -3.57 | -4.62 | -22.05 |
| 50.00 | 1.10 | 1.13 | -3.42 | -4.79 | -16.30 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
