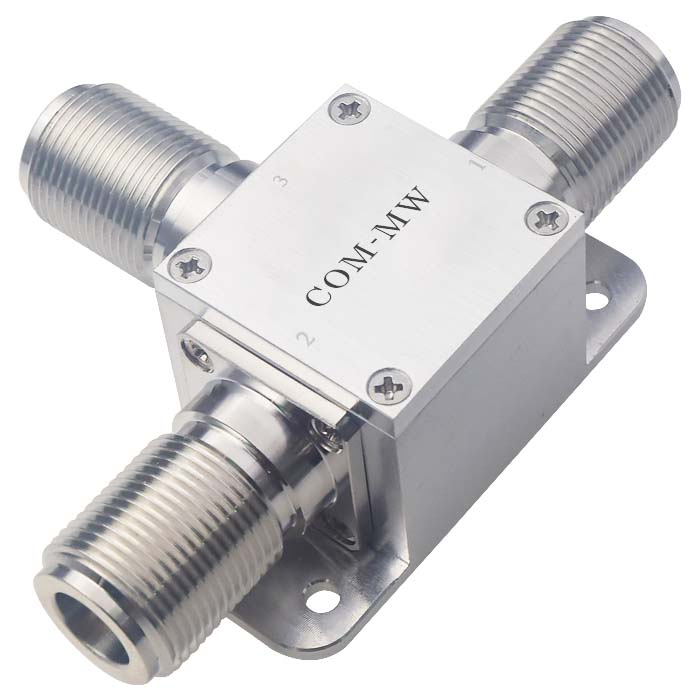

2~2500MHz, 1W, 2路, 相位0°, N, 工业级, 防水等级IP67
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 2500 | MHz |
| 插入损耗 | 1.5 | 2@2~2000MHz | dB | |
| 插入损耗 | 3@2000~2500MHz | dB | ||
| 隔离度 | 22@2~2000MHz | 25 | dB | |
| 隔离度 | 12@2000~2500MHz | 15 | dB | |
| 输入驻波比 | 1.2 | 1.5@2~2000MHz | ||
| 输入驻波比 | 1.8 | 2.2@2000~2500MHz | ||
| 输出驻波比 | 1.4 | 1.6 | ||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 3 | 5 | ° |
| 功率容量 | 1W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | N-K |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 防水等级IP67 |

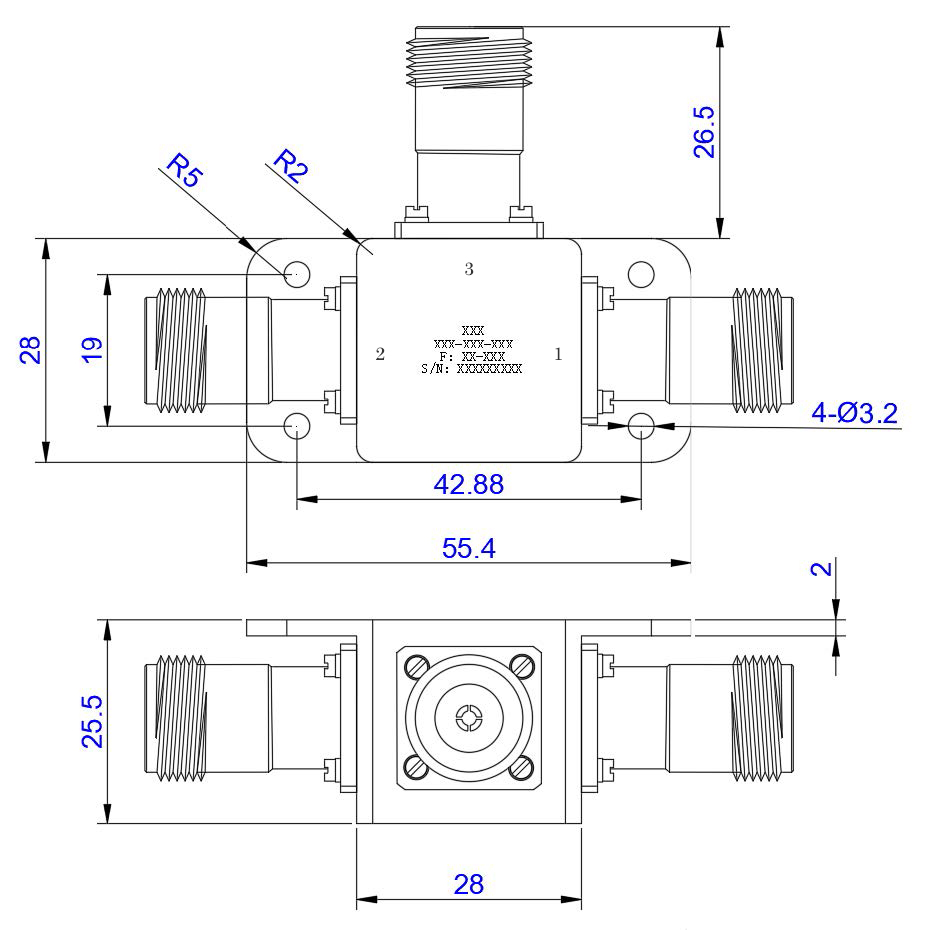

| 公共端口 | 3 |
| 分配端口 | 1，2 |

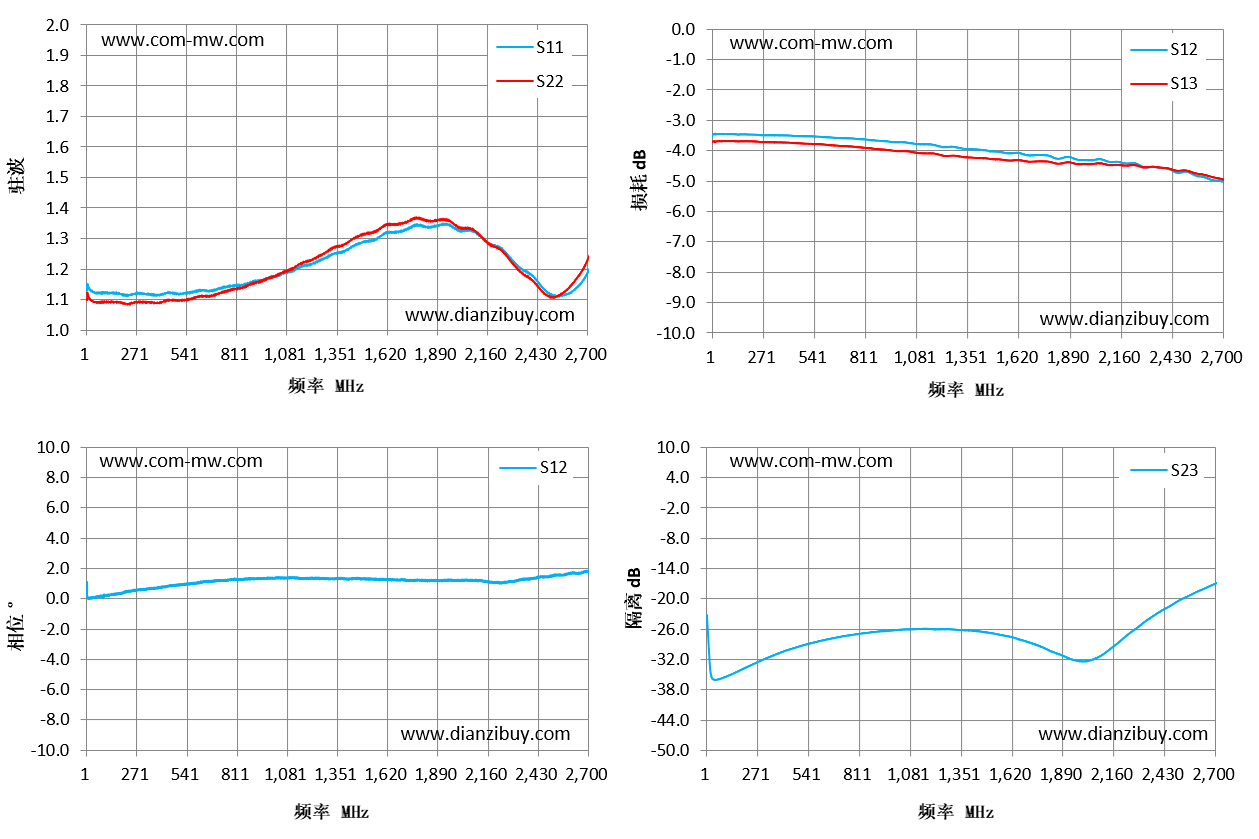

| 频率 MHz | S11 驻波 | S22 驻波 | S12 相位 ° | S12 损耗 dB | S23 隔离 dB |
|---|---|---|---|---|---|
| 1 | 1.15 | 1.11 | 1.13 | -3.56 | -23.25 |
| 194 | 1.12 | 1.09 | 0.42 | -3.48 | -33.9 |
| 387 | 1.11 | 1.09 | 0.72 | -3.51 | -30.76 |
| 579 | 1.13 | 1.11 | 1.01 | -3.55 | -28.61 |
| 772 | 1.14 | 1.13 | 1.28 | -3.62 | -27.2 |
| 965 | 1.17 | 1.17 | 1.36 | -3.73 | -26.38 |
| 1158 | 1.21 | 1.22 | 1.34 | -3.8 | -25.98 |
| 1351 | 1.25 | 1.27 | 1.3 | -3.95 | -26.23 |
| 1543 | 1.29 | 1.32 | 1.31 | -4.07 | -27.08 |
| 1736 | 1.33 | 1.36 | 1.2 | -4.15 | -28.98 |
| 1929 | 1.35 | 1.36 | 1.21 | -4.3 | -31.93 |
| 2122 | 1.31 | 1.31 | 1.21 | -4.37 | -30.56 |
| 2314 | 1.22 | 1.21 | 1.2 | -4.54 | -24.94 |
| 2507 | 1.12 | 1.11 | 1.49 | -4.69 | -20.42 |
| 2700 | 1.19 | 1.23 | 1.8 | -5.02 | -17.11 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
