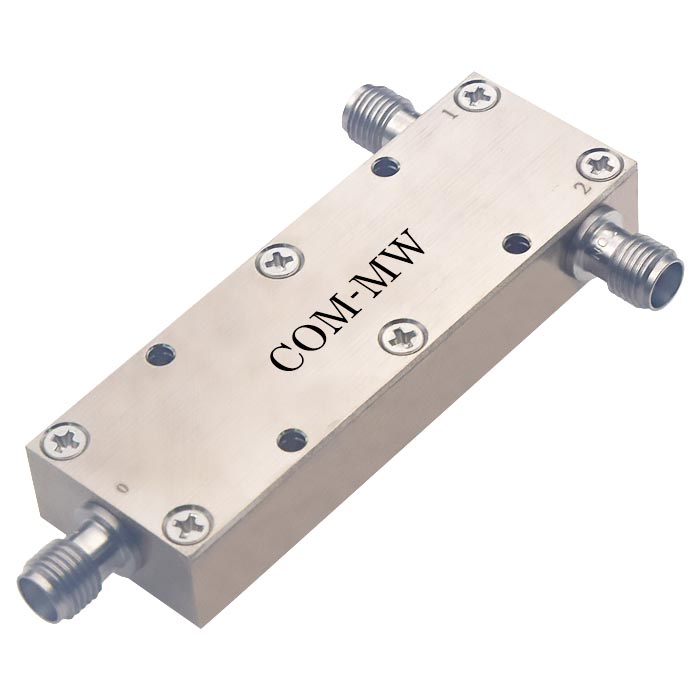

2~12GHz, 20W, 2路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2 | ~ | 12 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | 6 | ° |
| 功率容量 | 20W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 工作温度 | -40~+85℃设计保证 |

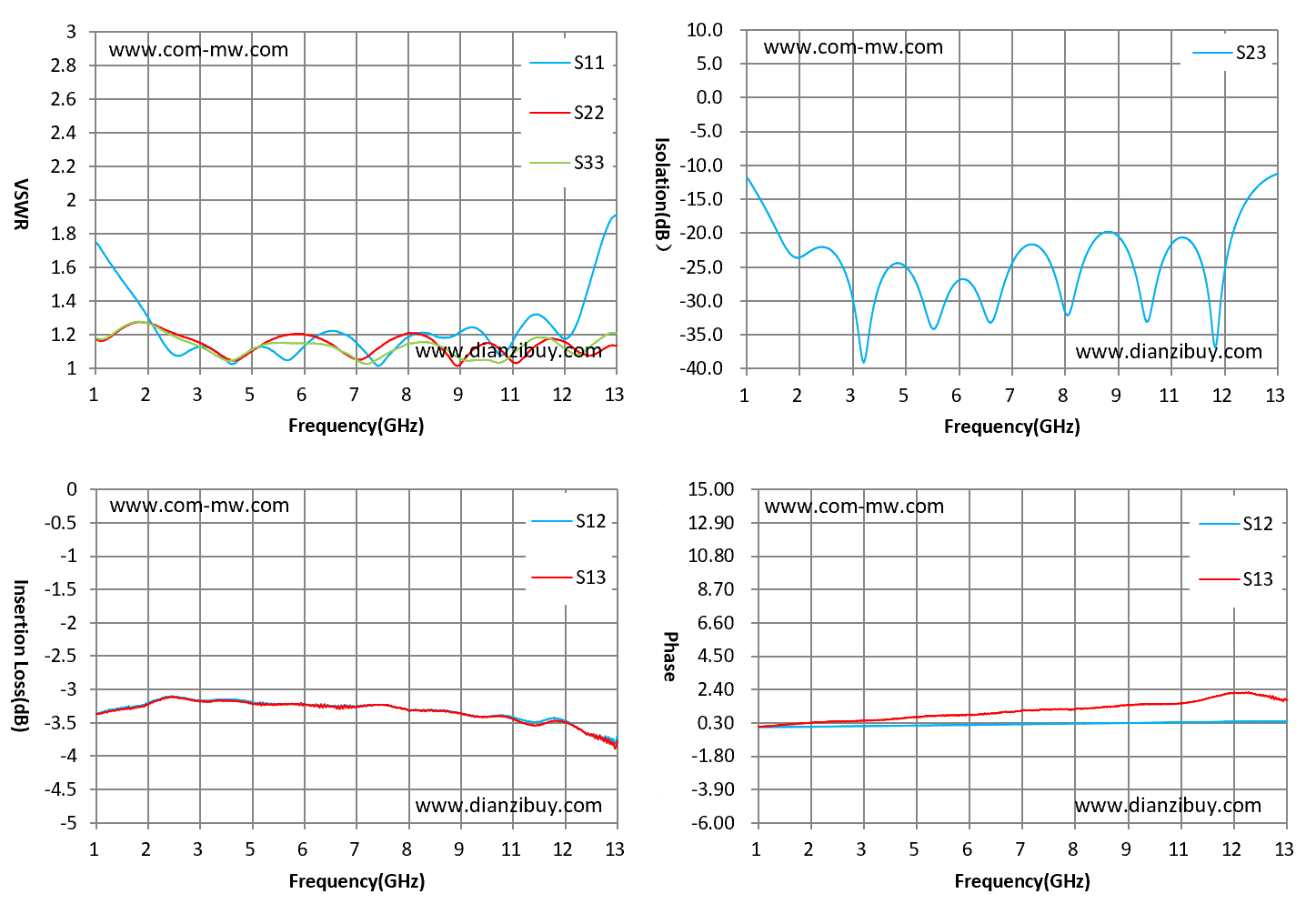

| F(GHz) | S11 VSWR | S22 VSWR | S12 IL | S23 ISO |
| 2 | 1.37 | 1.27 | -3.25 | -23.1 |
| 3 | 1.08 | 1.18 | -3.12 | -23.4 |
| 4 | 1.03 | 1.05 | -3.15 | -26.7 |
| 5 | 1.09 | 1.17 | -3.22 | -32.3 |
| 6 | 1.17 | 1.18 | -3.24 | -27 |
| 7 | 1.14 | 1.04 | -3.24 | -24.1 |
| 8 | 1.15 | 1.19 | -3.29 | -27.9 |
| 9 | 1.18 | 1.09 | -3.3 | -19.9 |
| 10 | 1.14 | 1.14 | -3.4 | -27.2 |
| 11 | 1.3 | 1.11 | -3.48 | -21 |
| 12 | 1.23 | 1.11 | -3.55 | -19.1 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
