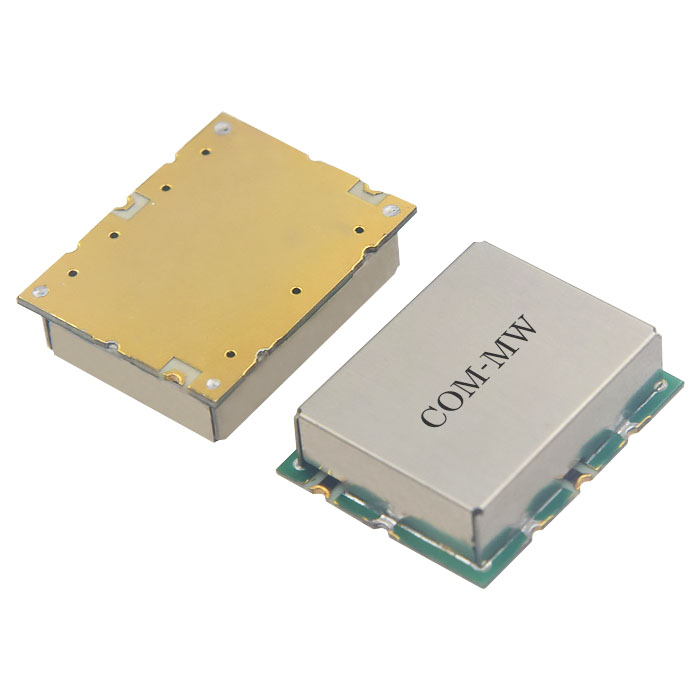

2000~4000MHz, 5W, 2路, 0°, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 2000 | ~ | 4000 | MHz |
| 插入损耗 | 0.7 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.35 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 3 | ° |
| 功率容量 | 5W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+125℃设计保证 |

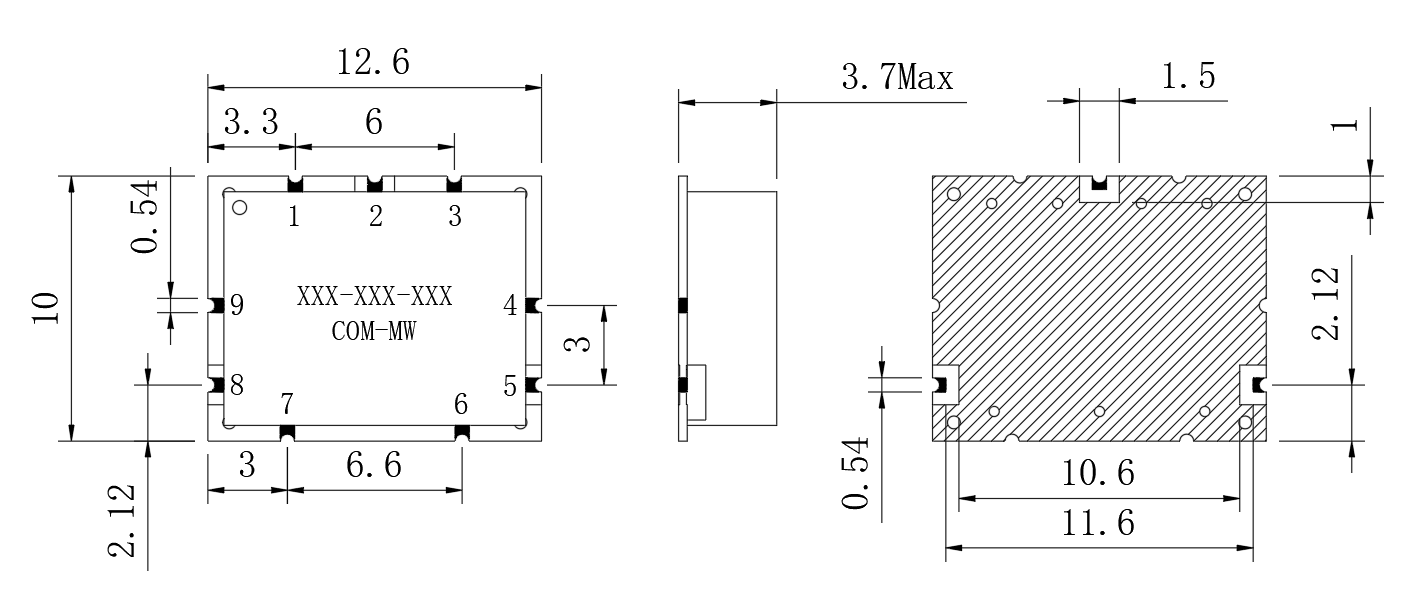

| 公共端口 | 2 |
| 分配端口 | 5、8 |
| 接地端口 | 1、3、4、6、7、9 |

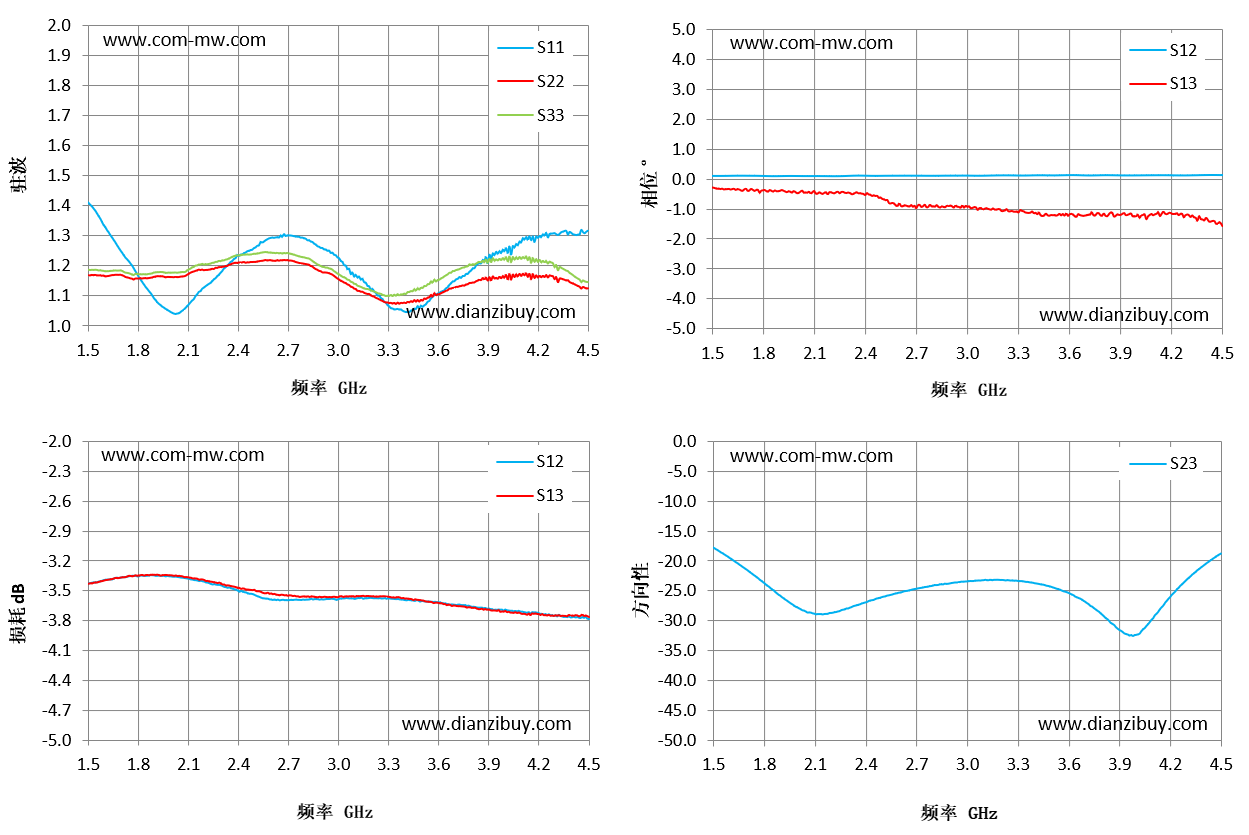

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S13 相位 ° | S23 方向性 |
| 1.5 | 1.42 | -3.43 | -3.43 | -0.27 | -17.7 |
| 1.71 | 1.25 | -3.36 | -3.36 | -0.38 | -21.63 |
| 1.93 | 1.07 | -3.34 | -3.34 | -0.4 | -26.44 |
| 2.14 | 1.09 | -3.39 | -3.37 | -0.46 | -28.85 |
| 2.36 | 1.21 | -3.47 | -3.45 | -0.46 | -27.3 |
| 2.57 | 1.29 | -3.58 | -3.52 | -0.8 | -25.48 |
| 2.79 | 1.29 | -3.59 | -3.55 | -0.9 | -24.17 |
| 3 | 1.23 | -3.58 | -3.56 | -0.91 | -23.4 |
| 3.21 | 1.12 | -3.57 | -3.55 | -1.05 | -23.15 |
| 3.43 | 1.05 | -3.59 | -3.58 | -1.2 | -23.85 |
| 3.64 | 1.12 | -3.62 | -3.63 | -1.24 | -25.93 |
| 3.86 | 1.21 | -3.67 | -3.68 | -1.23 | -30.48 |
| 4.07 | 1.27 | -3.71 | -3.72 | -1.19 | -30.52 |
| 4.29 | 1.31 | -3.75 | -3.75 | -1.17 | -23.32 |
| 4.5 | 1.32 | -3.78 | -3.76 | -1.58 | -18.75 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
