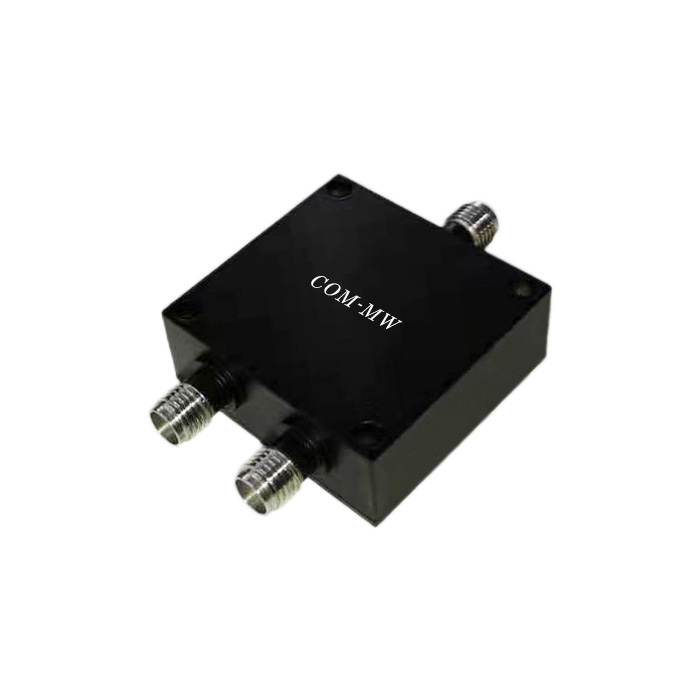

2~8GHz, 15W, 2路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 8 | GHz |
| 插入损耗 | 0.8 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.3 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 15W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

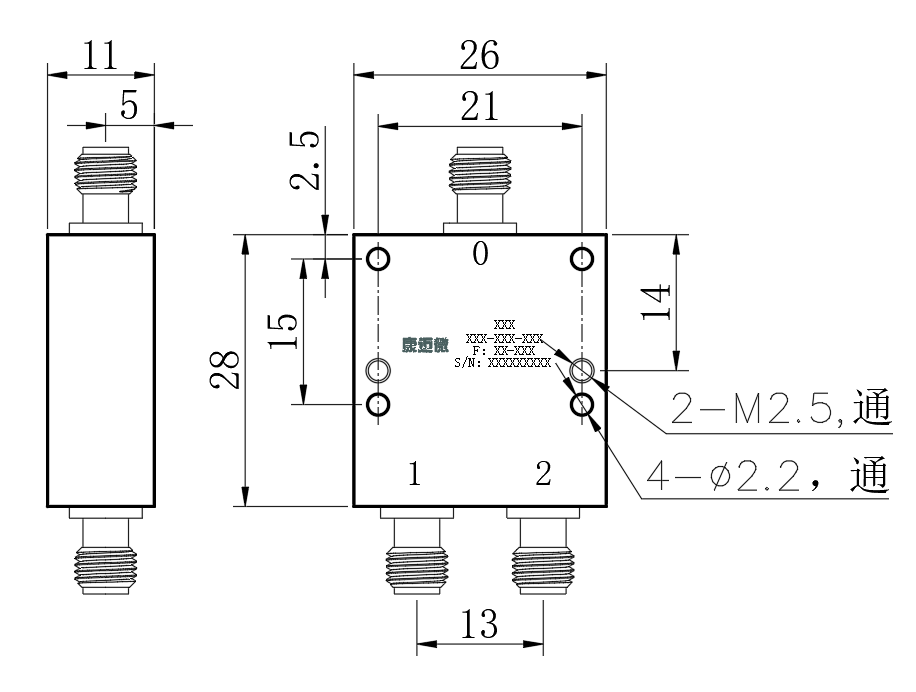

| 公共端口 | 0 |
| 分配端口 | 1,2 |

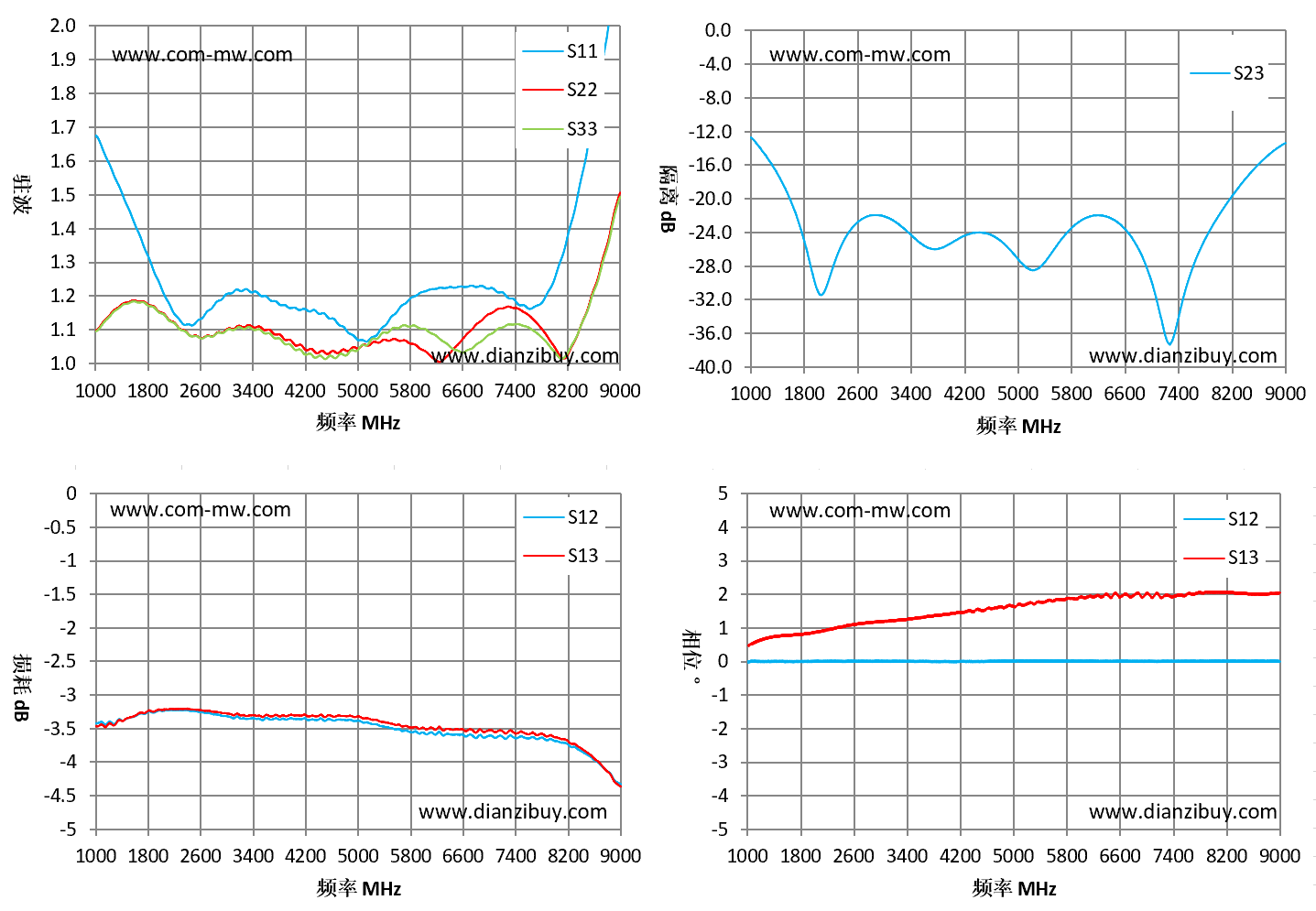

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 1000 | 1.68 | 1.1 | -3.42 | -12.71 | 0.46 |
| 1571 | 1.43 | 1.19 | -3.33 | -19.75 | 0.78 |
| 2143 | 1.17 | 1.13 | -3.23 | -30.23 | 0.92 |
| 2714 | 1.16 | 1.08 | -3.27 | -22.21 | 1.14 |
| 3286 | 1.22 | 1.11 | -3.36 | -23.51 | 1.24 |
| 3857 | 1.17 | 1.08 | -3.35 | -25.85 | 1.38 |
| 4429 | 1.15 | 1.04 | -3.35 | -24.01 | 1.53 |
| 5000 | 1.07 | 1.04 | -3.38 | -27.19 | 1.64 |
| 5571 | 1.15 | 1.07 | -3.52 | -25.65 | 1.8 |
| 6143 | 1.22 | 1.02 | -3.58 | -22 | 1.94 |
| 6714 | 1.23 | 1.1 | -3.59 | -24.8 | 1.97 |
| 7286 | 1.2 | 1.17 | -3.62 | -37.15 | 1.97 |
| 7857 | 1.2 | 1.09 | -3.67 | -23.92 | 2.04 |
| 8429 | 1.57 | 1.13 | -3.86 | -17.36 | 2.03 |
| 9000 | 2.23 | 1.51 | -4.33 | -13.4 | 2.05 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
