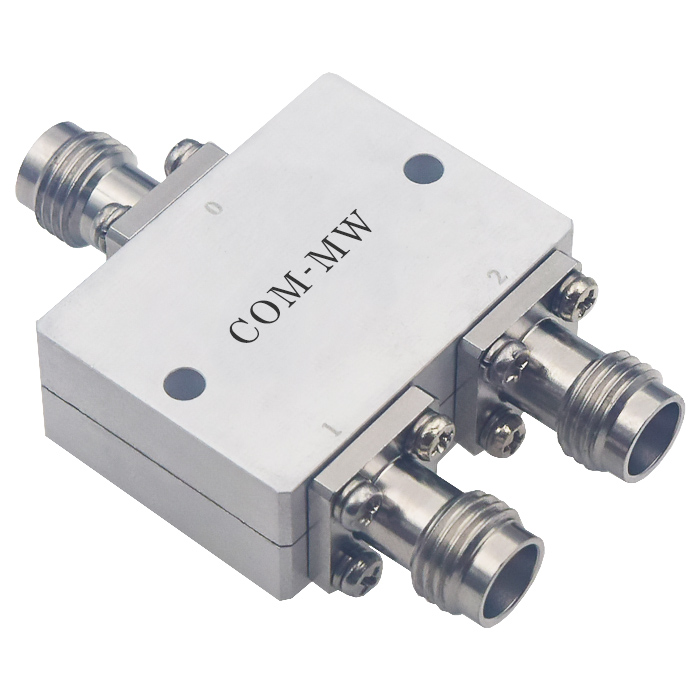

36~50GHz, 10W, 2路, 相位0°, 2.4
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 36 | ~ | 50 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 17 | 20 | dB | |
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 10W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 损耗不包含理论损耗3dB |

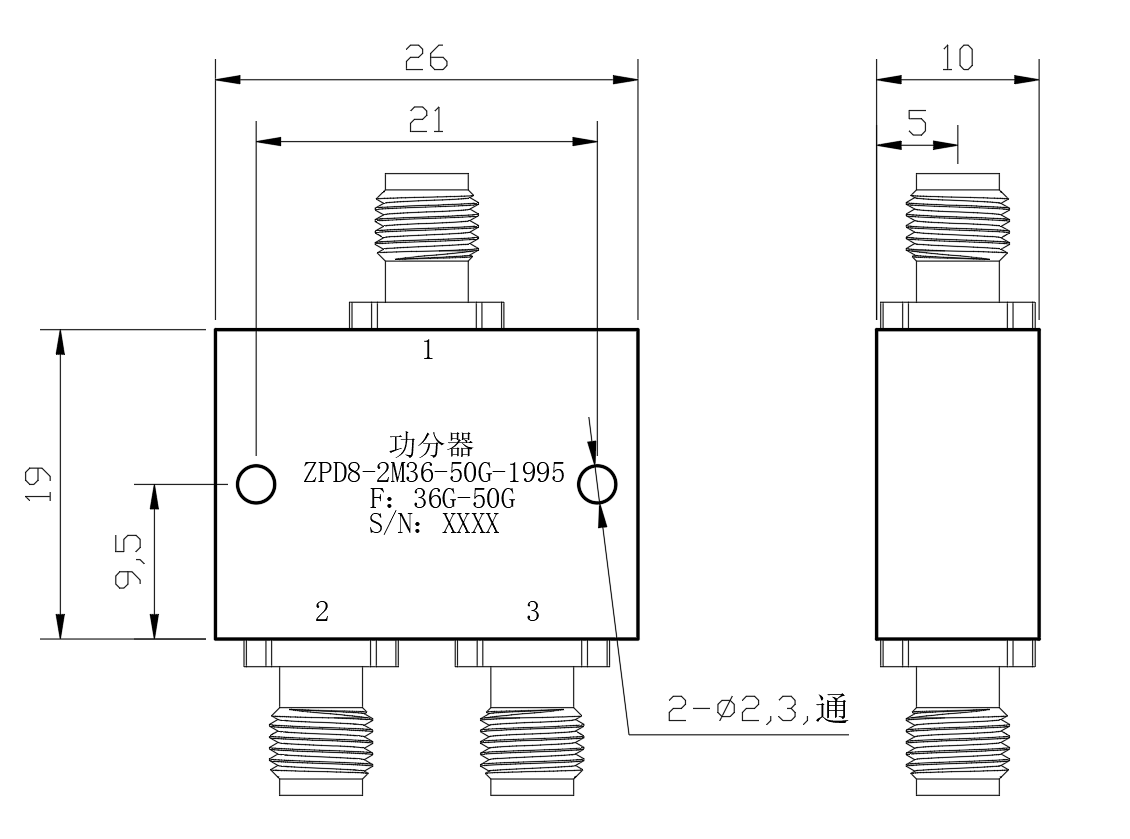

| 公共端口 | 1 |
| 分配端口 | 2，3 |

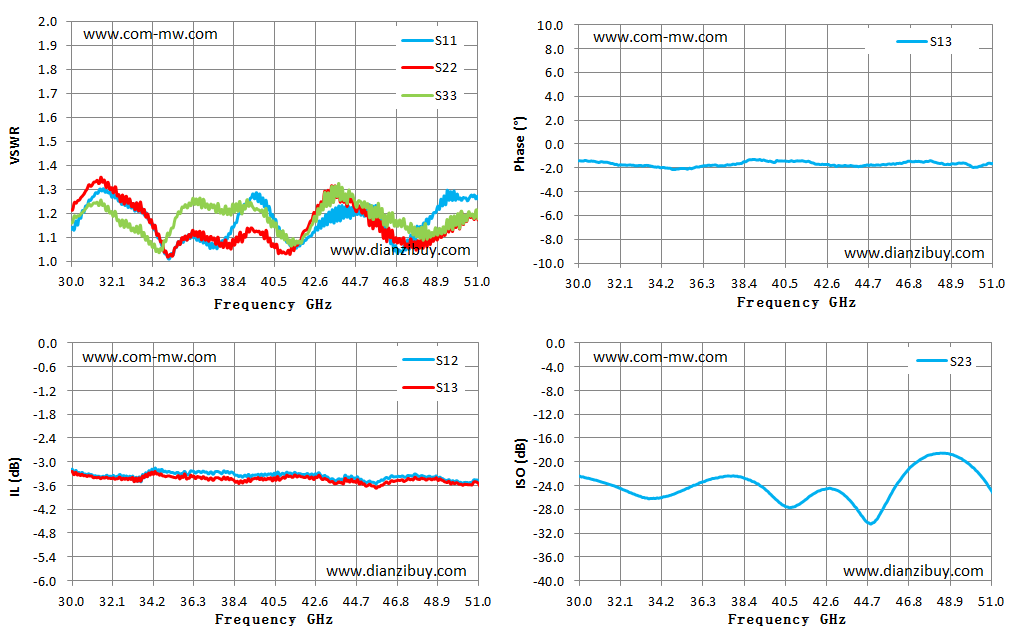

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
| 30.00 | 1.13 | 1.22 | -3.18 | -1.41 | -22.38 |
| 31.50 | 1.30 | 1.34 | -3.39 | -1.55 | -23.74 |
| 33.00 | 1.23 | 1.25 | -3.36 | -1.82 | -25.64 |
| 34.50 | 1.10 | 1.12 | -3.20 | -2.01 | -25.77 |
| 36.00 | 1.09 | 1.09 | -3.33 | -1.91 | -23.81 |
| 37.50 | 1.06 | 1.07 | -3.25 | -1.75 | -22.40 |
| 39.00 | 1.24 | 1.10 | -3.35 | -1.32 | -23.49 |
| 40.50 | 1.16 | 1.06 | -3.32 | -1.43 | -27.50 |
| 42.00 | 1.08 | 1.12 | -3.32 | -1.66 | -25.30 |
| 43.50 | 1.22 | 1.27 | -3.44 | -1.79 | -25.54 |
| 45.00 | 1.19 | 1.21 | -3.47 | -1.78 | -30.22 |
| 46.50 | 1.07 | 1.10 | -3.35 | -1.53 | -22.34 |
| 48.00 | 1.11 | 1.05 | -3.37 | -1.49 | -18.76 |
| 49.50 | 1.26 | 1.12 | -3.47 | -1.59 | -19.52 |
| 51.00 | 1.27 | 1.19 | -3.48 | -1.61 | -24.77 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
