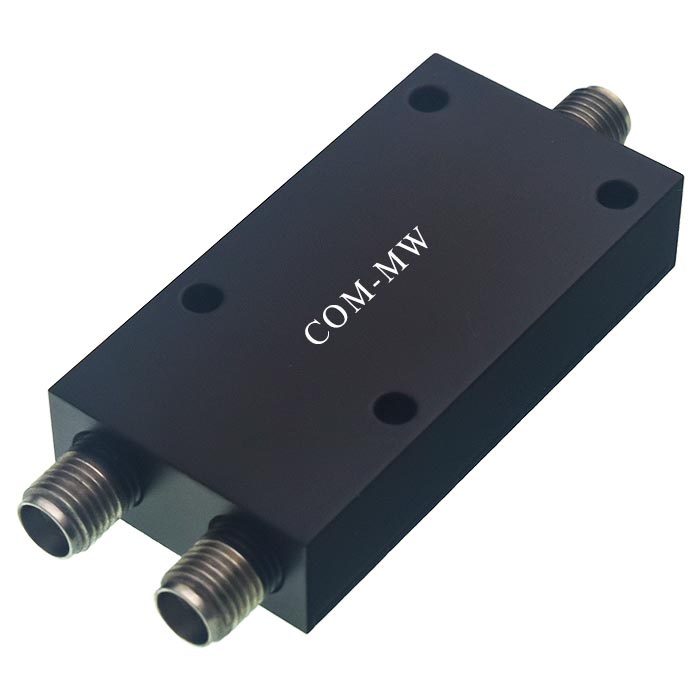

450~6000MHz, 15W, 2路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 450 | ~ | 6000 | MHz |
| 插入损耗 | 1 | 1.1 | dB | |
| 理论损耗 | 3 | dB | ||
| 隔离度 | 19 | 21 | dB | |
| 输入驻波比 | 1.35 | 1.5 | ||
| 输出驻波比 | 1.35 | 1.5 | ||
| 幅度平衡 | 0.3 | 0.6 | dB | |
| 相位平衡 | 5 | 8 | ° |
| 功率容量 | 15W |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 表面 | 黑色烤漆 |
| 工作温度 | -40~+70℃设计保证 |

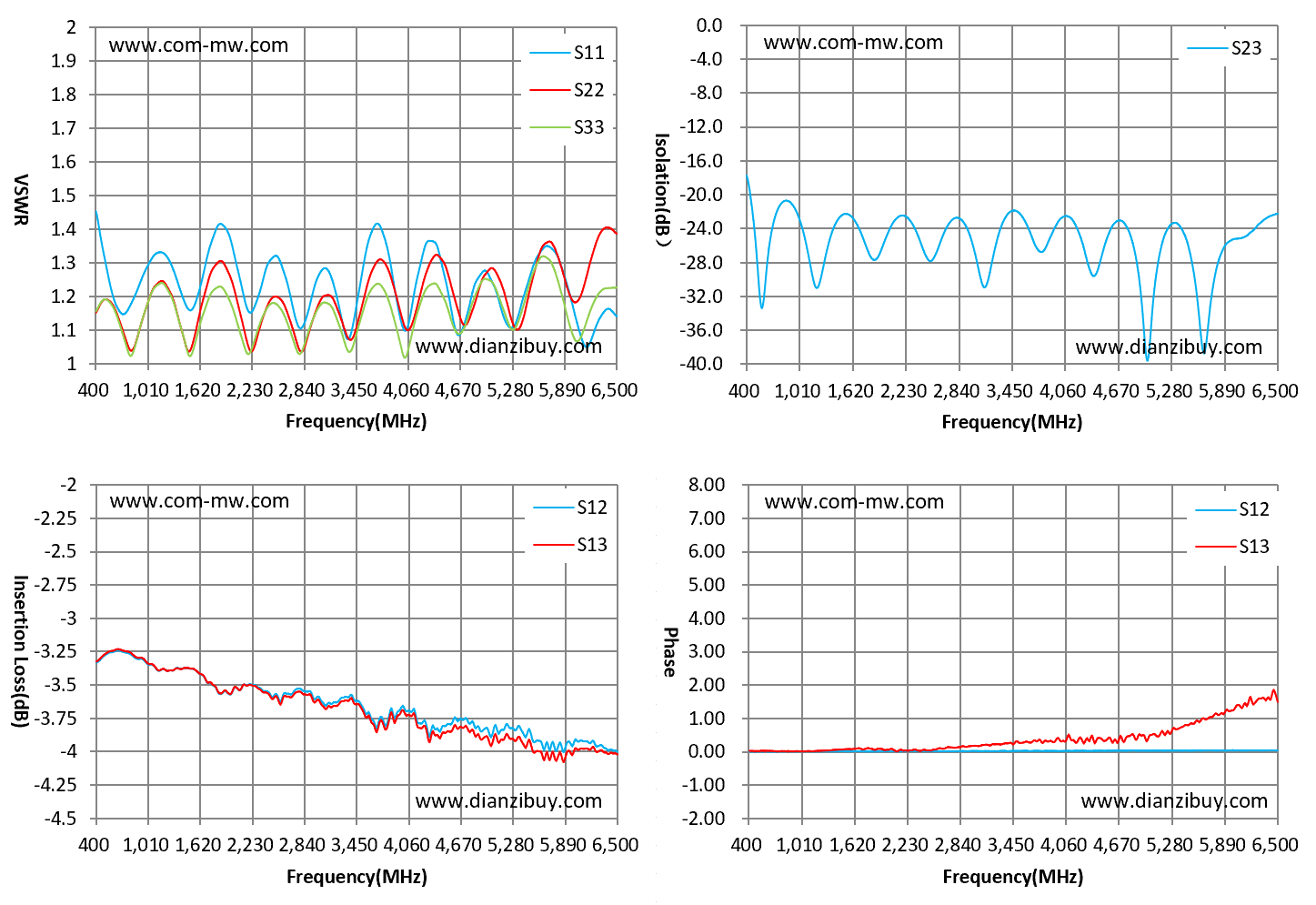

| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 450 | -3.3 | -20.7 | 1.38 | 1.17 |
| 1000 | -3.34 | -23.4 | 1.29 | 1.19 |
| 1500 | -3.38 | -20.3 | 1.16 | 1.06 |
| 2000 | -3.52 | -24.9 | 1.33 | 1.23 |
| 2500 | -3.58 | -26.7 | 1.31 | 1.19 |
| 3000 | -3.59 | -25.8 | 1.25 | 1.16 |
| 3500 | -3.66 | -22 | 1.26 | 1.16 |
| 4000 | -3.69 | -22.6 | 1.09 | 1.1 |
| 4500 | -3.79 | -24.8 | 1.17 | 1.23 |
| 5000 | -3.88 | -38.8 | 1.25 | 1.28 |
| 5500 | -3.92 | -29.3 | 1.3 | 1.27 |
| 6000 | -3.92 | -25.2 | 1.14 | 1.18 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
