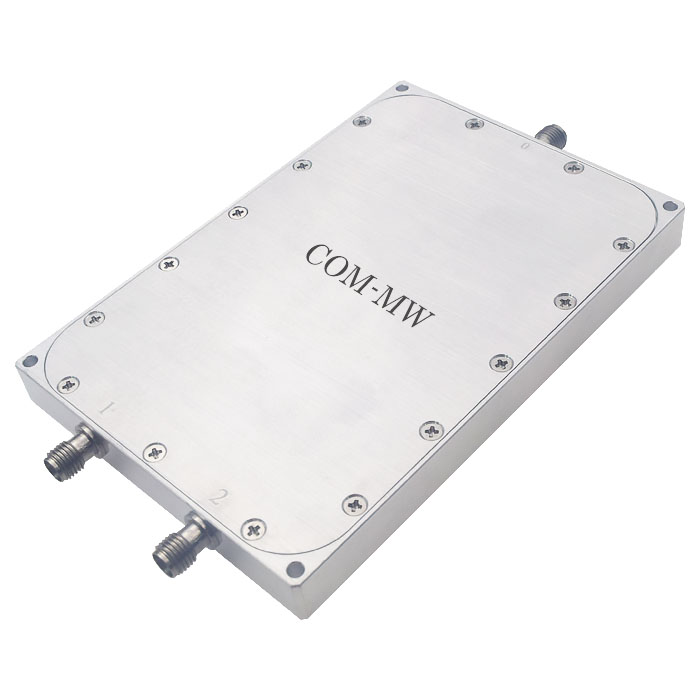

80~1000MHz, 20W, 2路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 80 | ~ | 1000 | MHz |
| 插入损耗 | 1.8 | dB | ||
| 隔离度 | 17 | 20 | dB | |
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 5 | ° |
| 功率容量 | 20W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

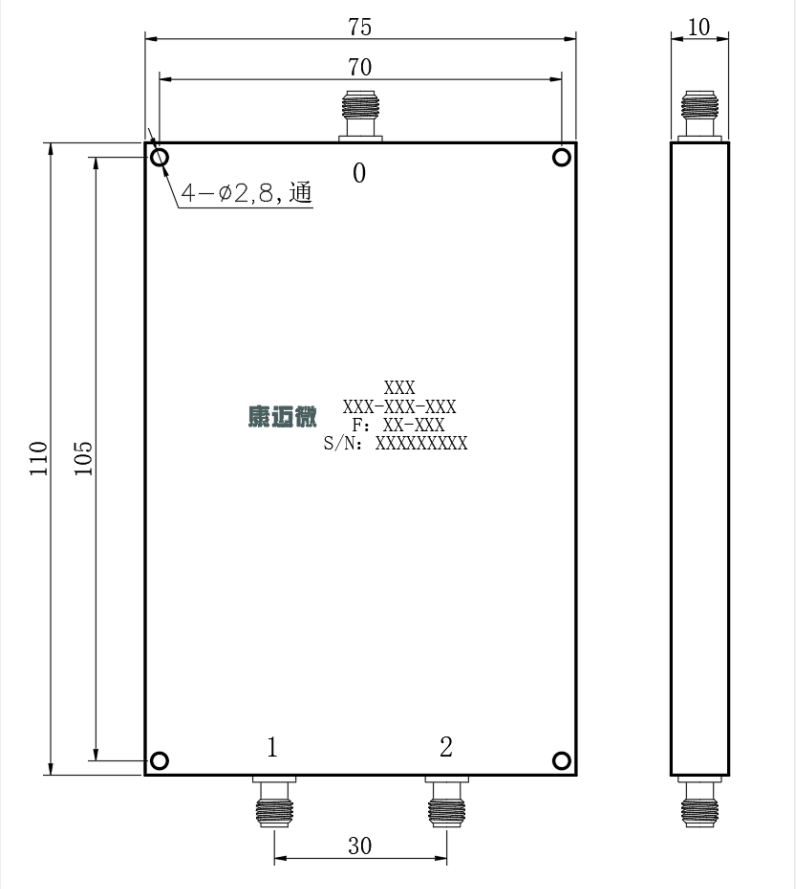

| 公共端口 | 0 |
| 分配端口 | 1、2 |

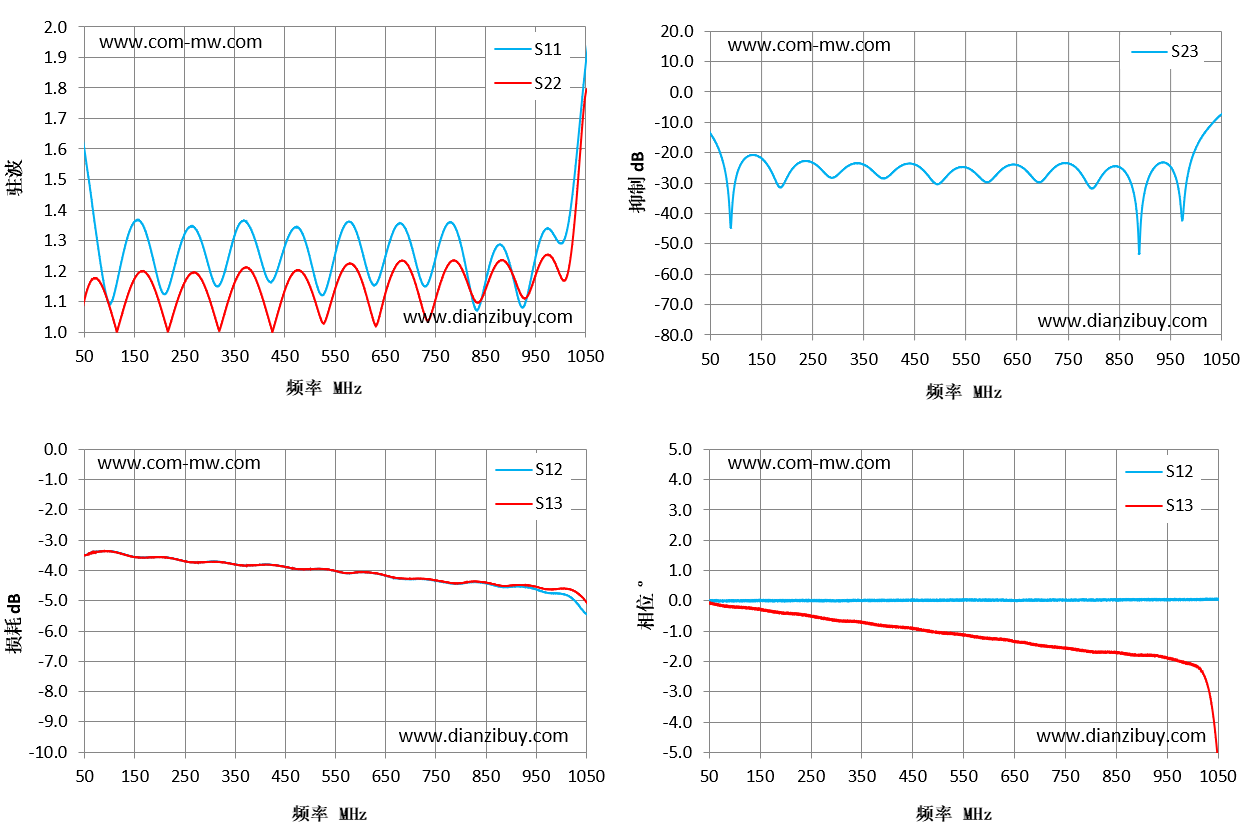

| 频率 MHz | S11 驻波 | S22 驻波 | S13 损耗 dB | S23 抑制 dB | S13 相位 ° |
|---|---|---|---|---|---|
| 50 | 1.6 | 1.1 | -3.5 | -13.64 | -0.07 |
| 121 | 1.21 | 1.03 | -3.44 | -21.38 | -0.23 |
| 193 | 1.2 | 1.13 | -3.56 | -30.37 | -0.4 |
| 264 | 1.35 | 1.19 | -3.74 | -24.94 | -0.54 |
| 336 | 1.23 | 1.09 | -3.76 | -23.4 | -0.68 |
| 407 | 1.21 | 1.1 | -3.81 | -26.42 | -0.84 |
| 479 | 1.34 | 1.2 | -3.96 | -28.05 | -0.99 |
| 550 | 1.25 | 1.14 | -4.02 | -24.8 | -1.13 |
| 621 | 1.17 | 1.07 | -4.08 | -25.37 | -1.27 |
| 693 | 1.33 | 1.22 | -4.28 | -29.69 | -1.45 |
| 764 | 1.32 | 1.18 | -4.37 | -24.65 | -1.59 |
| 836 | 1.08 | 1.1 | -4.37 | -24.58 | -1.69 |
| 907 | 1.17 | 1.18 | -4.49 | -28.56 | -1.8 |
| 979 | 1.34 | 1.25 | -4.63 | -33.19 | -2.02 |
| 1050 | 1.87 | 1.78 | -5.04 | -7.43 | -5.26 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
