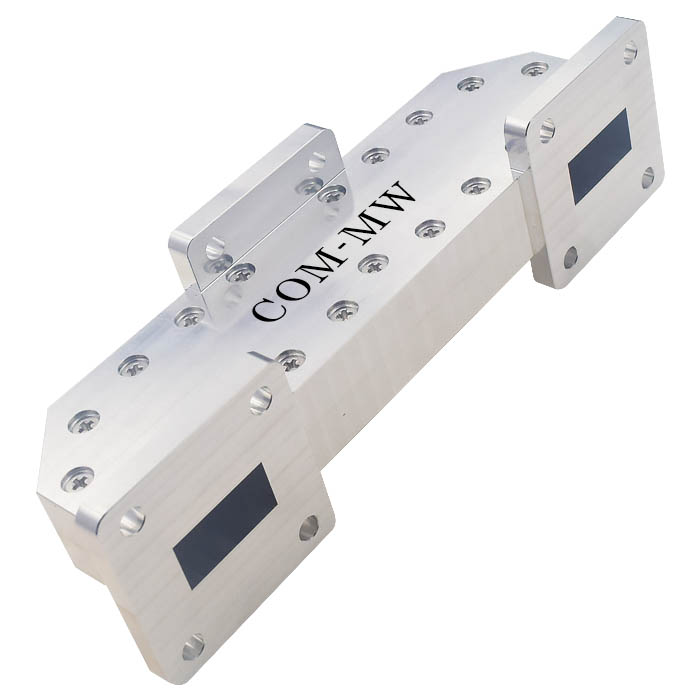

13.75~14.5GHz, 500W, 2路, 0°, 波导口
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 13.75 | ~ | 14.5 | GHz |
| 插入损耗 | 0.3 | dB | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.25 | |||
| 分路端驻波比 | 无 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 3 | ° |
| 功率容量 | 500W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 接口形式 | 波导口 |
| 波导口型号 | BJ120 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |

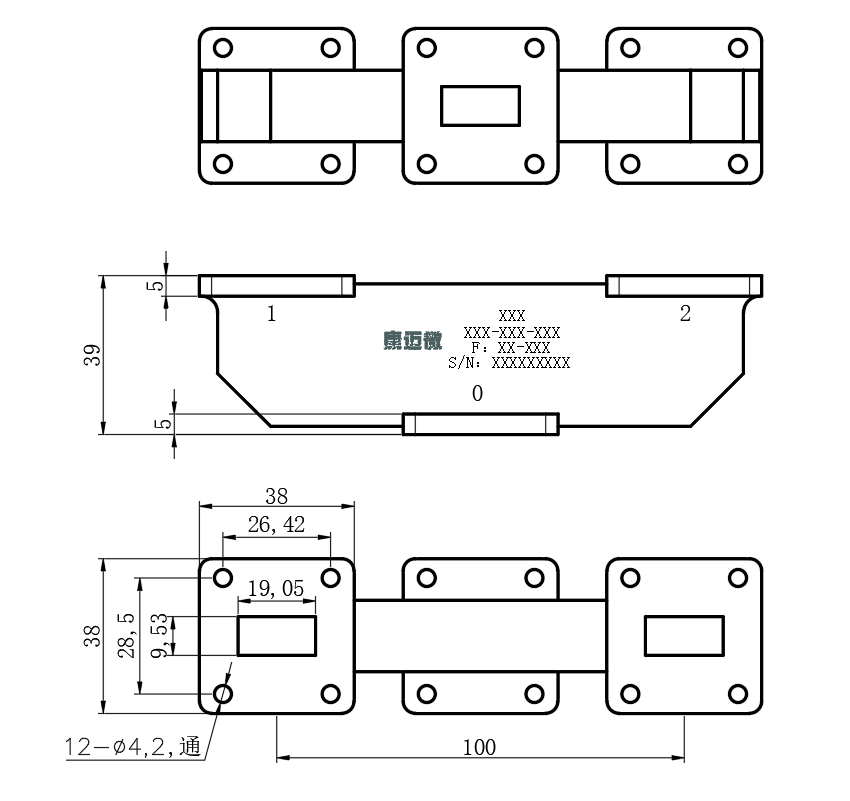

| 公共端口 | 0 |
| 分配端口 | 1，2 |

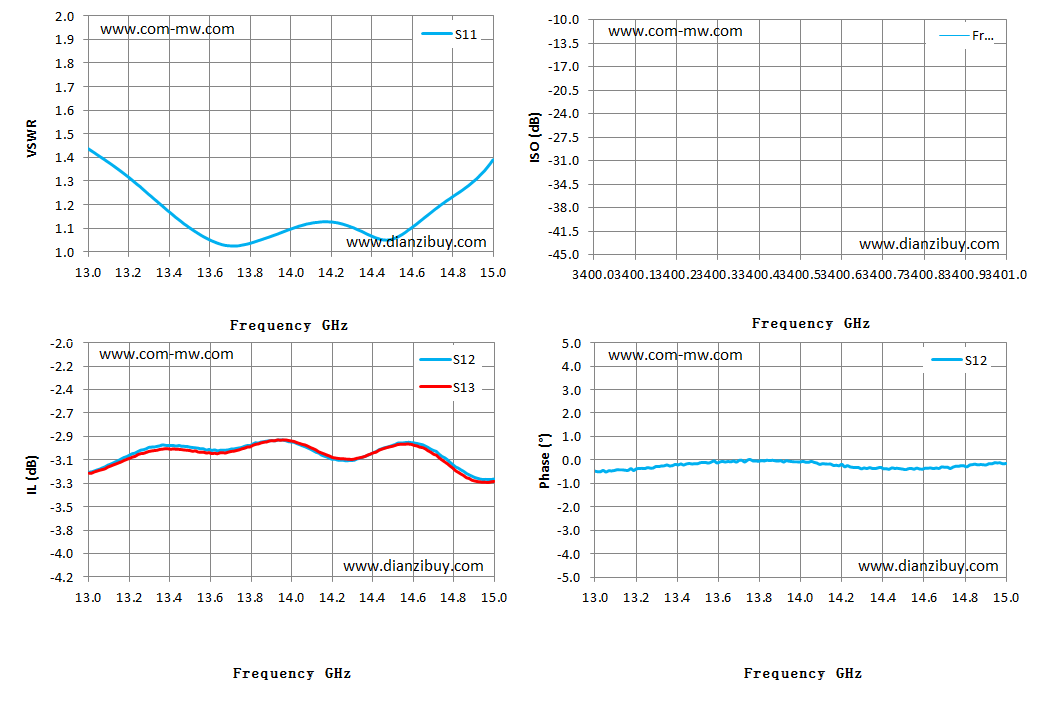

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° |
| 13.00 | 1.44 | -3.22 | -3.22 | -0.48 |
| 13.14 | 1.36 | -3.12 | -3.14 | -0.42 |
| 13.29 | 1.26 | -3.00 | -3.03 | -0.34 |
| 13.43 | 1.16 | -2.97 | -3.00 | -0.17 |
| 13.57 | 1.07 | -3.00 | -3.03 | -0.09 |
| 13.71 | 1.03 | -3.00 | -3.02 | -0.02 |
| 13.86 | 1.05 | -2.93 | -2.94 | -0.03 |
| 14.00 | 1.10 | -2.93 | -2.92 | -0.09 |
| 14.14 | 1.12 | -3.04 | -3.02 | -0.18 |
| 14.29 | 1.11 | -3.11 | -3.09 | -0.32 |
| 14.43 | 1.06 | -3.01 | -3.01 | -0.40 |
| 14.57 | 1.08 | -2.94 | -2.95 | -0.35 |
| 14.71 | 1.17 | -3.01 | -3.05 | -0.31 |
| 14.86 | 1.26 | -3.21 | -3.25 | -0.18 |
| 15.00 | 1.39 | -3.28 | -3.30 | -0.15 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
