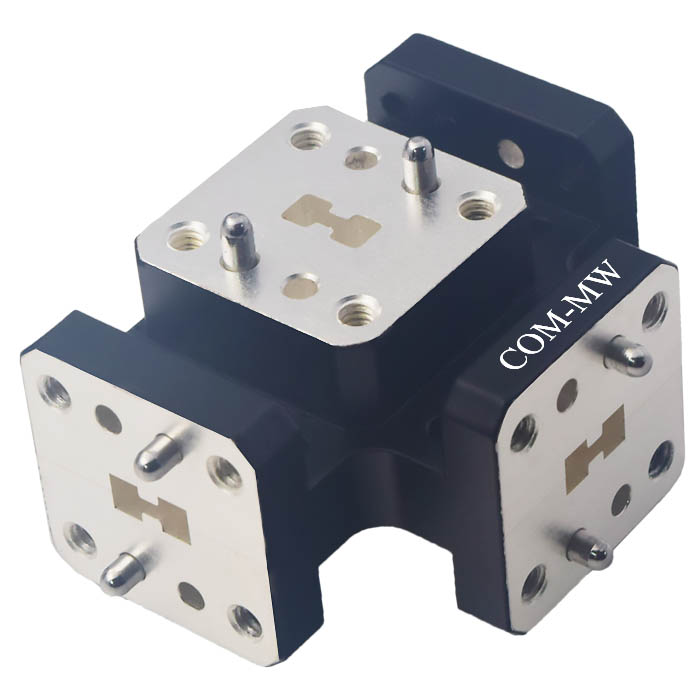

18~40GHz, 300W, 2路, 0°, 波导口, WRD180C24
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 40 | GHz |
| 插入损耗 | 0.5 | dB | ||
| 隔离度 | 15 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | ±0.2 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 300W设计保证 |
| 路数 | 2路 |
| 相位 | 0° |
| 接口形式 | 波导口 |
| 波导口型号 | WRD180C24 |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

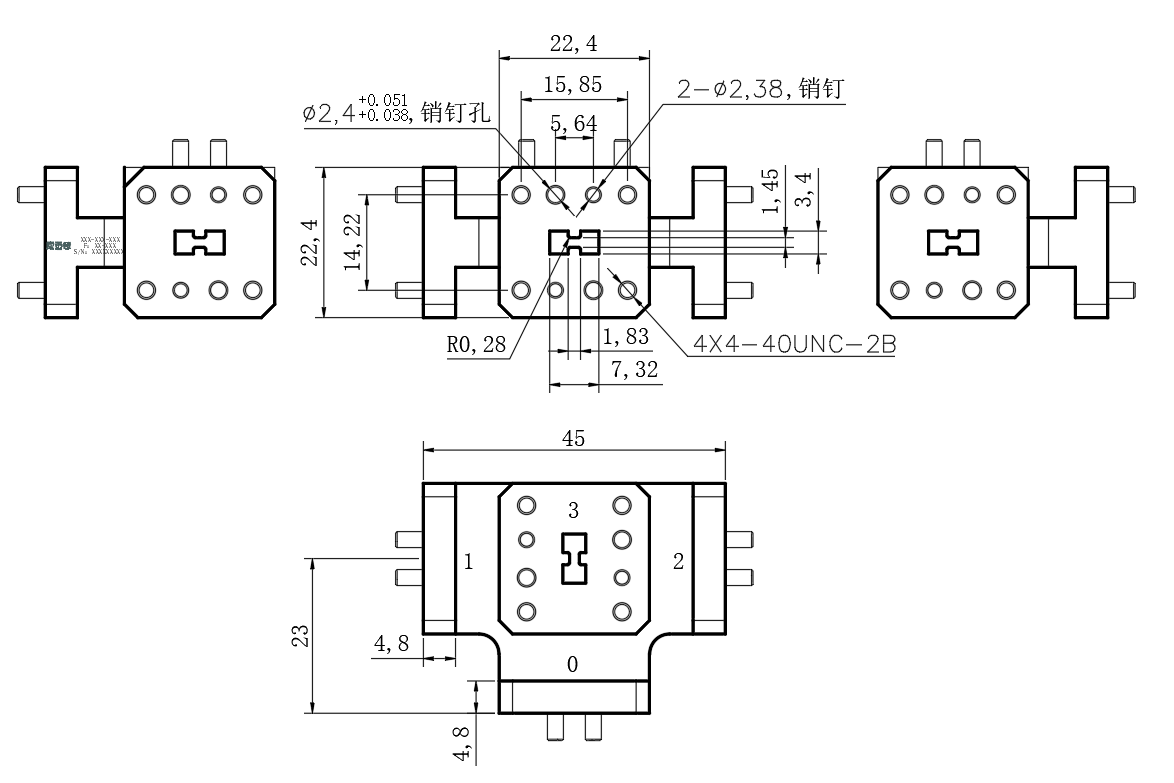

| 公共端口 | 0 |
| 分配端口 | 1,2 |
| 隔离端口 | 3 |

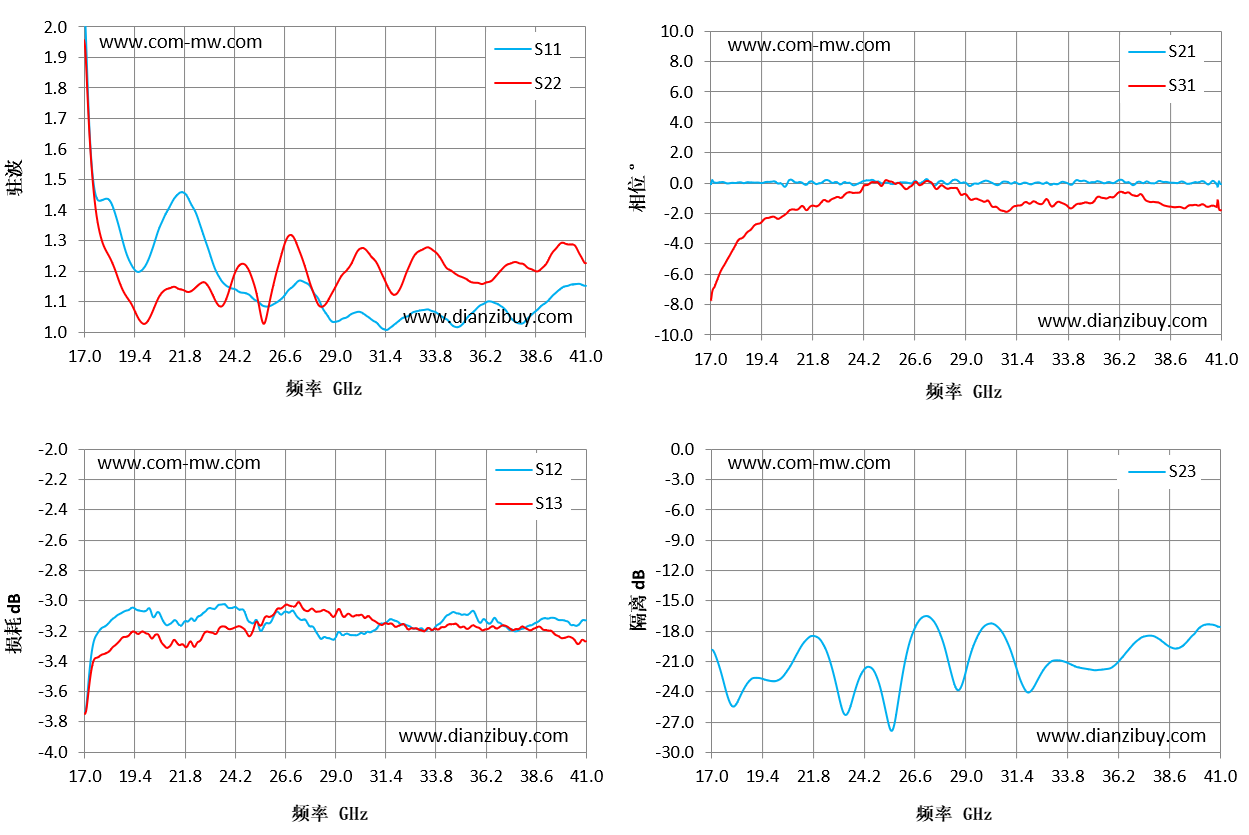

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S31 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 17 | 2.06 | 1.96 | -3.74 | -7.68 | -19.86 |
| 18.71 | 1.34 | 1.16 | -3.09 | -3.31 | -23.09 |
| 20.43 | 1.3 | 1.09 | -3.09 | -2.18 | -22.38 |
| 22.14 | 1.42 | 1.13 | -3.12 | -1.45 | -18.82 |
| 23.86 | 1.15 | 1.12 | -3.05 | -0.61 | -23.29 |
| 25.57 | 1.08 | 1.03 | -3.18 | 0.12 | -27.71 |
| 27.29 | 1.17 | 1.27 | -3.12 | 0.15 | -16.59 |
| 29 | 1.03 | 1.15 | -3.25 | -0.69 | -21.96 |
| 30.71 | 1.04 | 1.25 | -3.21 | -1.8 | -18.09 |
| 32.43 | 1.05 | 1.19 | -3.16 | -1.32 | -22.78 |
| 34.14 | 1.05 | 1.24 | -3.14 | -1.51 | -21.44 |
| 35.86 | 1.08 | 1.16 | -3.14 | -0.91 | -21.65 |
| 37.57 | 1.04 | 1.23 | -3.2 | -1.18 | -18.49 |
| 39.29 | 1.11 | 1.24 | -3.12 | -1.64 | -19.45 |
| 41 | 1.15 | 1.23 | -3.13 | -1.77 | -17.6 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
