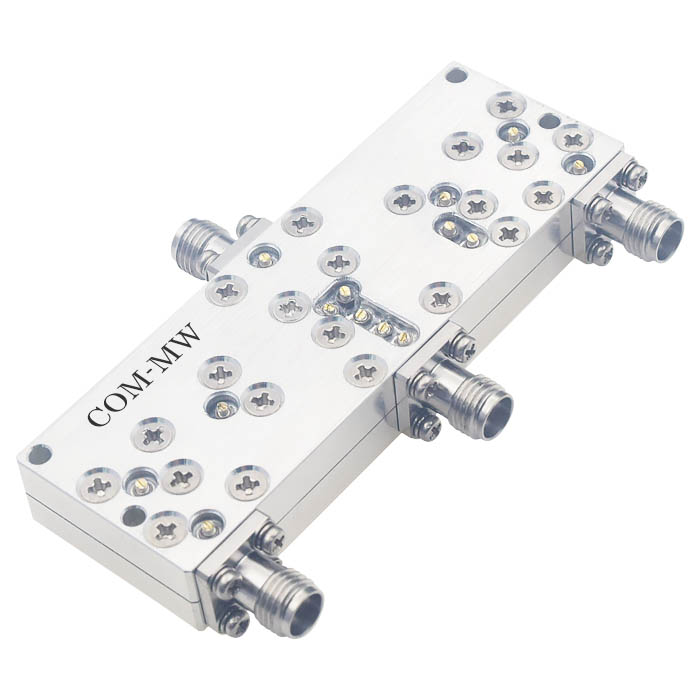

17~40GHz, 15W, 3路, 0°, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 17 | ~ | 40 | GHz |
| 插入损耗 | 1.5 | dB | ||
| 插入损耗 | 1.3 | dB@17G-30G | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.8 | dB | ||
| 相位平衡 | ±6 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 公共端口 | 0 |
| 分配端口 | 1~3 |

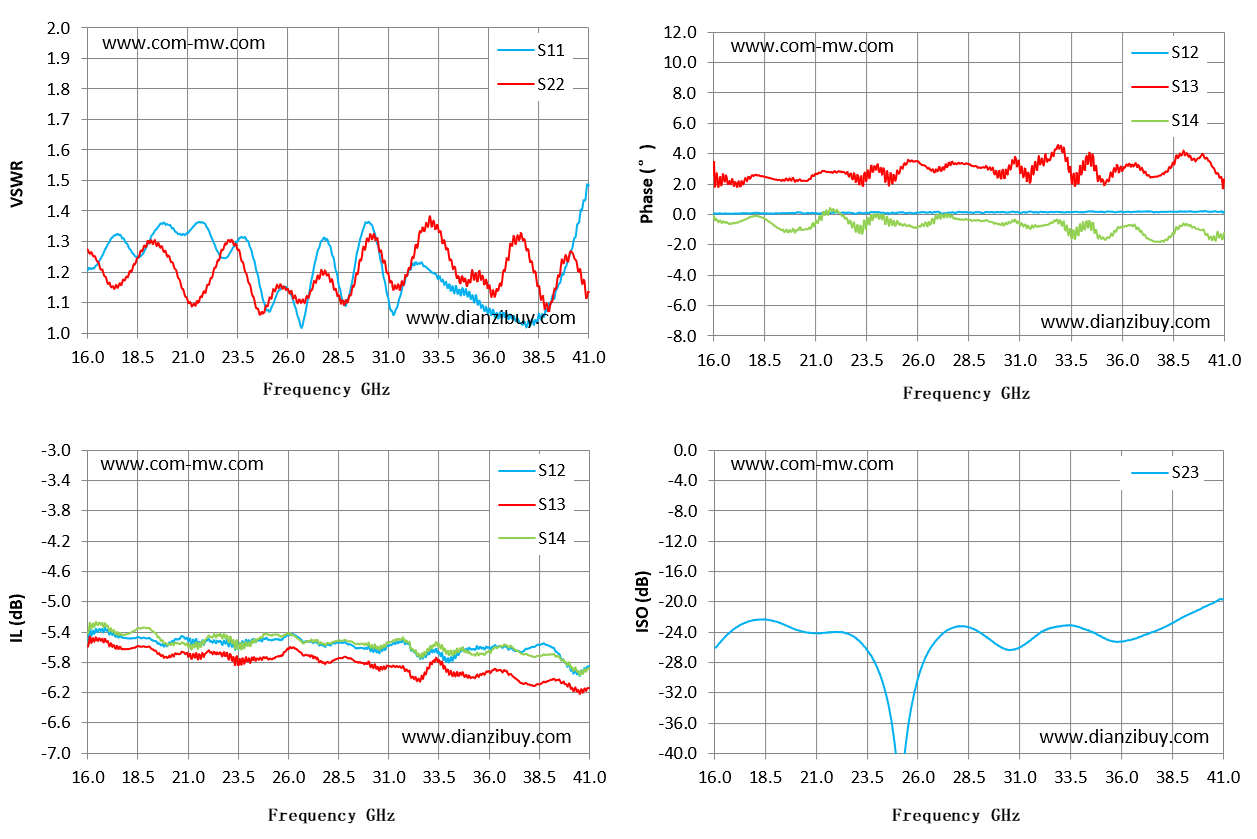

| Frequency GHz | S11 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
| 16 | 1.21 | -5.51 | 2.57 | -26.1 |
| 17.79 | 1.31 | -5.47 | 2.45 | -22.56 |
| 19.57 | 1.35 | -5.55 | 2.33 | -23.23 |
| 21.36 | 1.36 | -5.53 | 2.85 | -24.12 |
| 23.14 | 1.26 | -5.52 | 2.25 | -25.23 |
| 24.93 | 1.08 | -5.48 | 2.2 | -40.56 |
| 26.71 | 1.02 | -5.52 | 2.85 | -25.86 |
| 28.5 | 1.19 | -5.54 | 3.29 | -23.38 |
| 30.29 | 1.34 | -5.63 | 2.39 | -26.28 |
| 32.07 | 1.21 | -5.55 | 3.35 | -24.05 |
| 33.86 | 1.16 | -5.75 | 2.35 | -23.33 |
| 35.64 | 1.08 | -5.62 | 3.01 | -25.26 |
| 37.43 | 1.04 | -5.65 | 2.41 | -24.16 |
| 39.21 | 1.12 | -5.61 | 4 | -21.85 |
| 41 | 1.49 | -5.85 | 2.3 | -19.73 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
