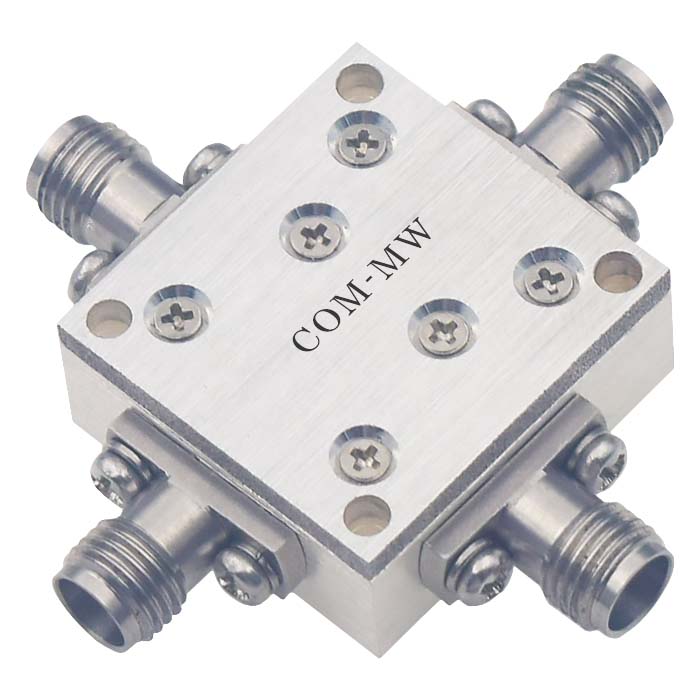

14~40GHz, 5W, 3路, 相位0°, 2.92-F
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 14 | ~ | 40 | GHz |
| 插入损耗 | 1 | 2 | dB | |
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.5 | 1.8 | ||
| 输出驻波比 | 1.5 | 1.8 | ||
| 幅度平衡 | 0.5 | 1 | dB | |
| 相位平衡 | ±3 | ±6 | ° |
| 功率容量 | 5W |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-F |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |

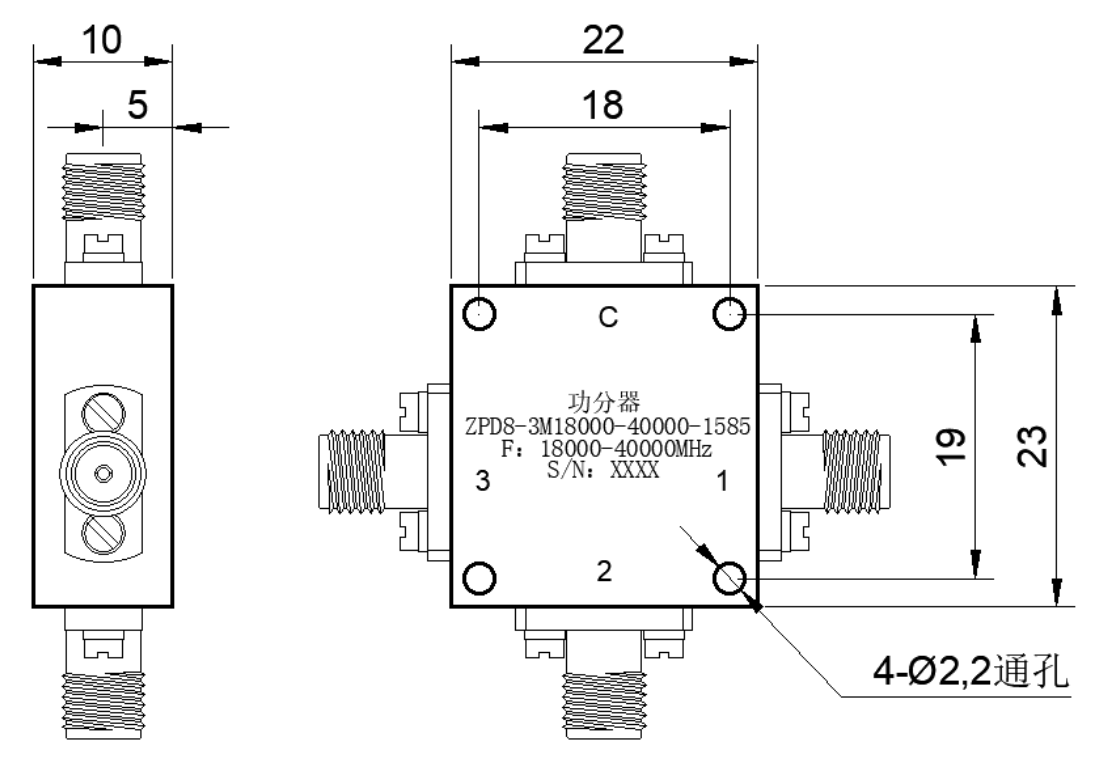

| 公共端口 | C |
| 分配端口 | 1，2，3 |

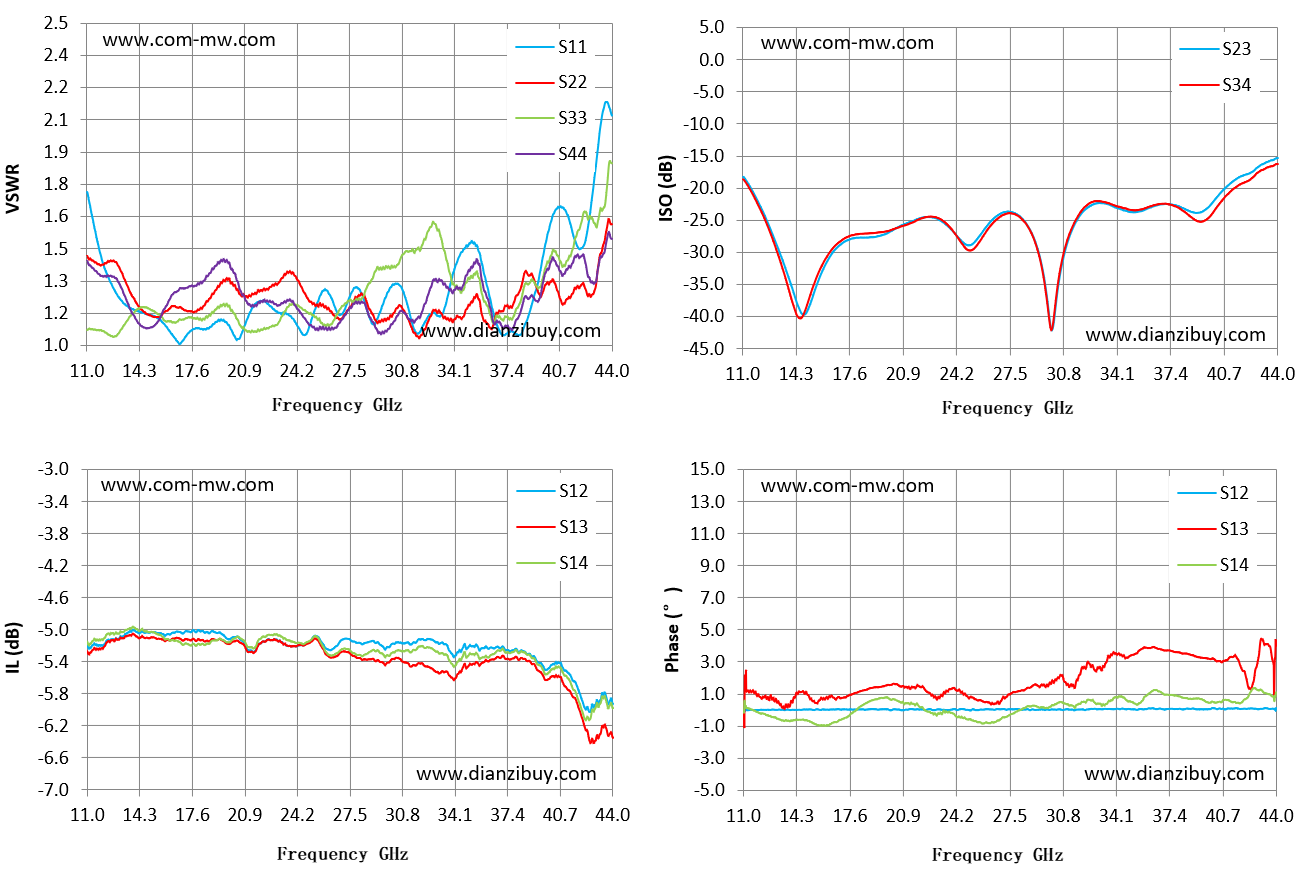

| Frequency GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
| 10.99 | 1.71 | 1.42 | -5.19 | -18.29 | -0.11 |
| 13.35 | 1.19 | 1.31 | -5.08 | -30.58 | 0.15 |
| 15.71 | 1.11 | 1.14 | -5.06 | -34.00 | 0.61 |
| 18.06 | 1.08 | 1.17 | -5.02 | -27.74 | 1.09 |
| 20.42 | 1.03 | 1.26 | -5.09 | -26.30 | 1.60 |
| 22.78 | 1.17 | 1.28 | -5.12 | -24.62 | 0.82 |
| 25.14 | 1.12 | 1.20 | -5.12 | -28.77 | 0.77 |
| 27.50 | 1.22 | 1.18 | -5.13 | -23.73 | 0.95 |
| 29.85 | 1.24 | 1.12 | -5.22 | -38.73 | 1.52 |
| 32.21 | 1.10 | 1.08 | -5.13 | -23.18 | 2.59 |
| 34.57 | 1.43 | 1.13 | -5.24 | -23.53 | 3.40 |
| 36.93 | 1.07 | 1.16 | -5.24 | -22.53 | 3.77 |
| 39.28 | 1.27 | 1.27 | -5.41 | -23.77 | 3.28 |
| 41.64 | 1.50 | 1.26 | -5.66 | -18.31 | 3.17 |
| 44.00 | 2.07 | 1.56 | -5.93 | -15.37 | 4.39 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
