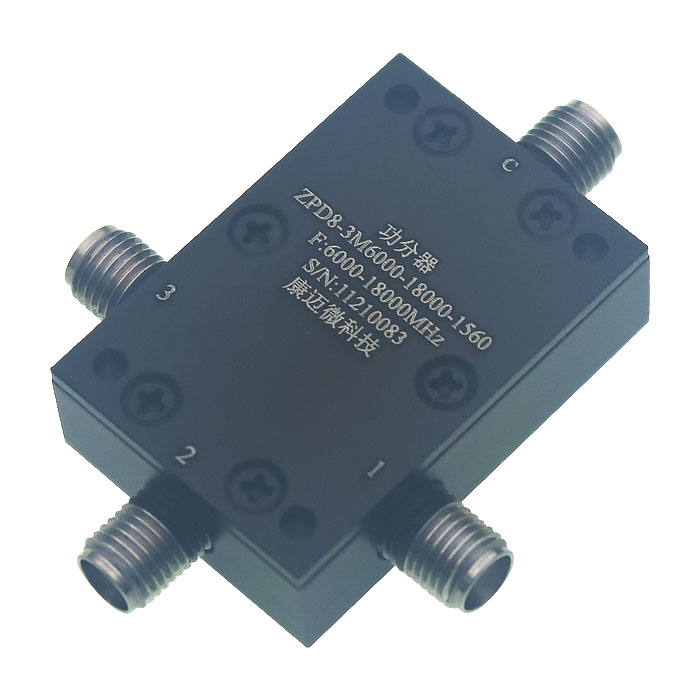

6~18GHz, 10W, 3路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，小体积。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 6 | ~ | 18 | GHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 17 | dB | ||
| 输入驻波比 | 1.8 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | 0.6 | dB | ||
| 相位平衡 | 8 | ° |
| 功率容量 | 10W |
| 路数 | 3路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 |

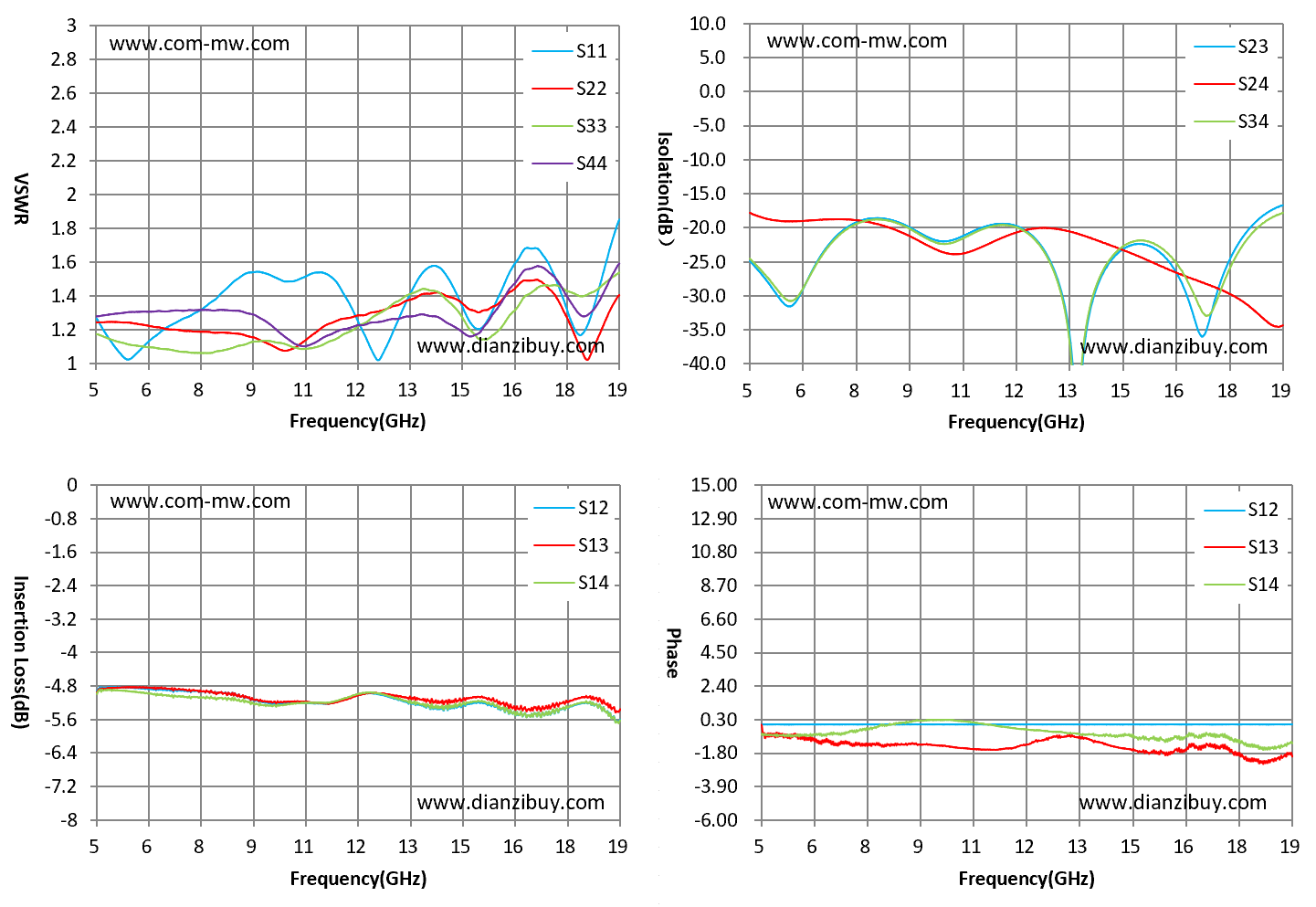

| F(GHz) | S11 VSWR | S22 VSWR | S12 IL | S23 ISO |
| 6 | 1.03 | 1.25 | -4.85 | -31.5 |
| 7 | 1.24 | 1.19 | -4.91 | -22 |
| 8 | 1.36 | 1.18 | -4.95 | -18.7 |
| 9 | 1.53 | 1.15 | -5.08 | -19.5 |
| 10 | 1.48 | 1.07 | -5.21 | -21.9 |
| 11 | 1.53 | 1.21 | -5.22 | -20 |
| 12 | 1.23 | 1.28 | -5 | -19.8 |
| 13 | 1.2 | 1.33 | -5.1 | -26 |
| 14 | 1.57 | 1.41 | -5.23 | -29.7 |
| 15 | 1.24 | 1.31 | -5.21 | -22.6 |
| 16 | 1.54 | 1.42 | -5.39 | -22.5 |
| 17 | 1.61 | 1.45 | -5.43 | -34.3 |
| 18 | 1.21 | 1.02 | -5.19 | -20.2 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
