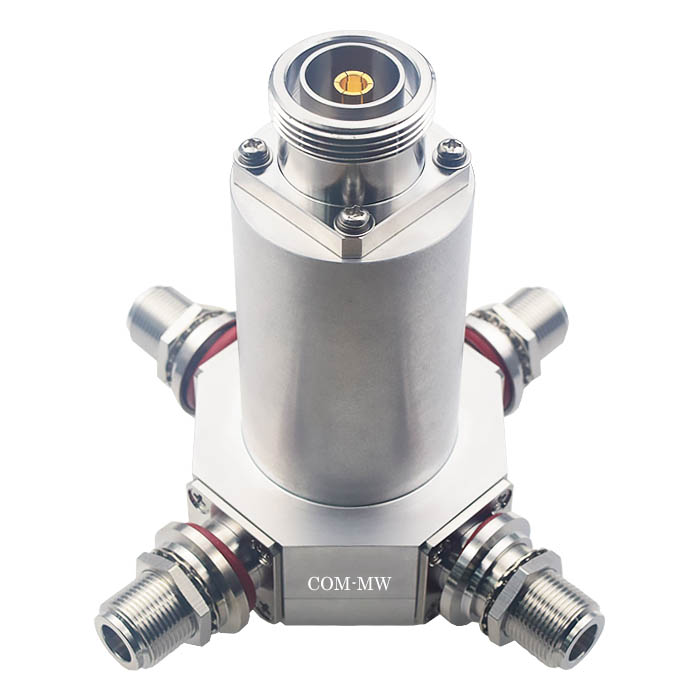

1.2~1.4GHz, 8000W, 4路, 相位0°, L29, 径向合成器
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
低损耗，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1.2 | ~ | 1.4 | GHz |
| 插入损耗 | 0.4 | dB | ||
| 隔离度 | 10 | dB | ||
| 公共端驻波比 | 1.3 | |||
| 分配端驻波比 | 无要求 | |||
| 幅度平衡 | 0.2 | dB | ||
| 相位平衡 | 6 | ° |
| 功率容量 | 8000W峰值功率，占空比10% |
| 路数 | 4路 |
| 相位 | 0° |

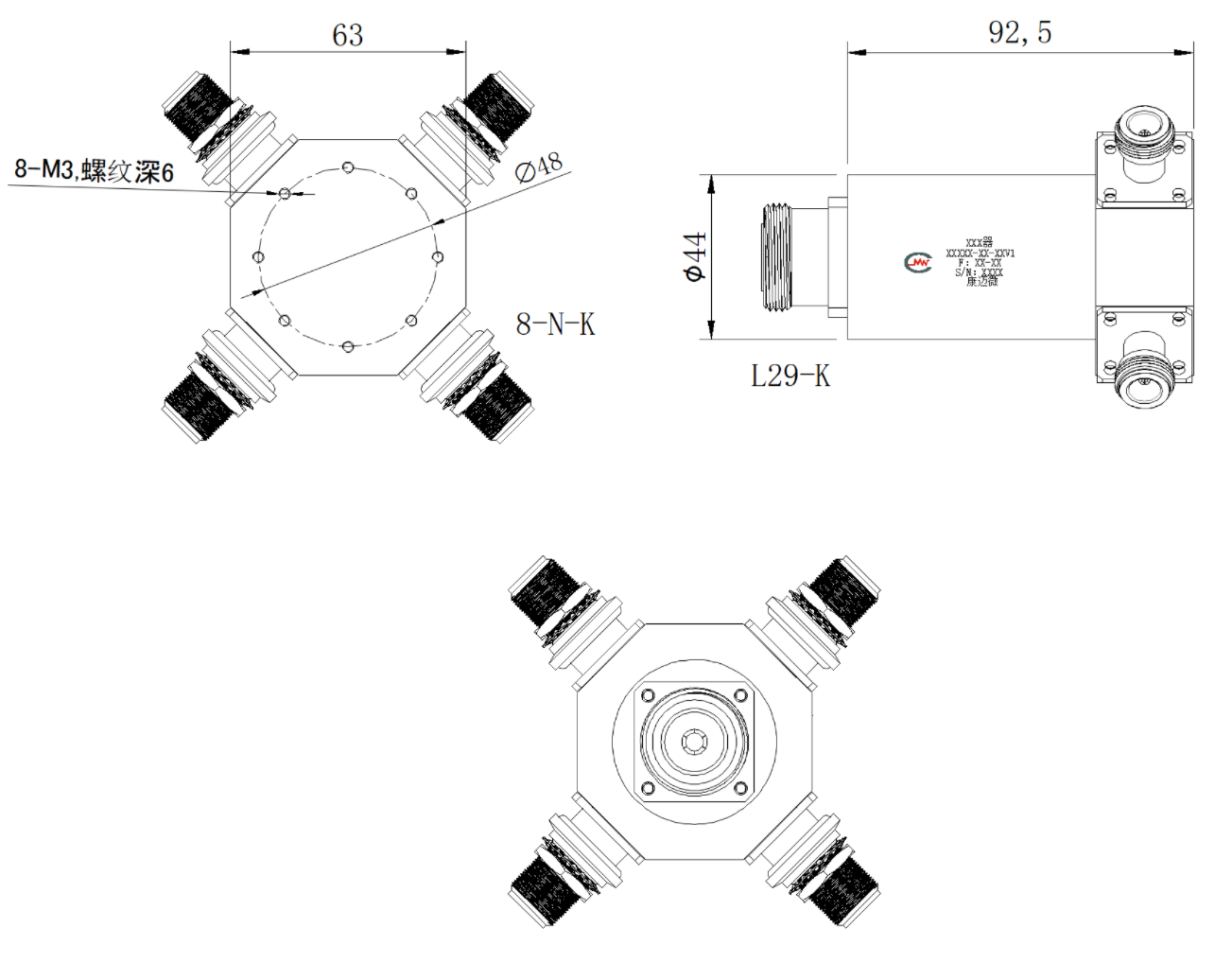

| 接口形式 | L29-K |
| 接口材质 | 外壳铜 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 径向合成器 |
| 公共端口 | L29-K |
| 分配端口 | N-K |

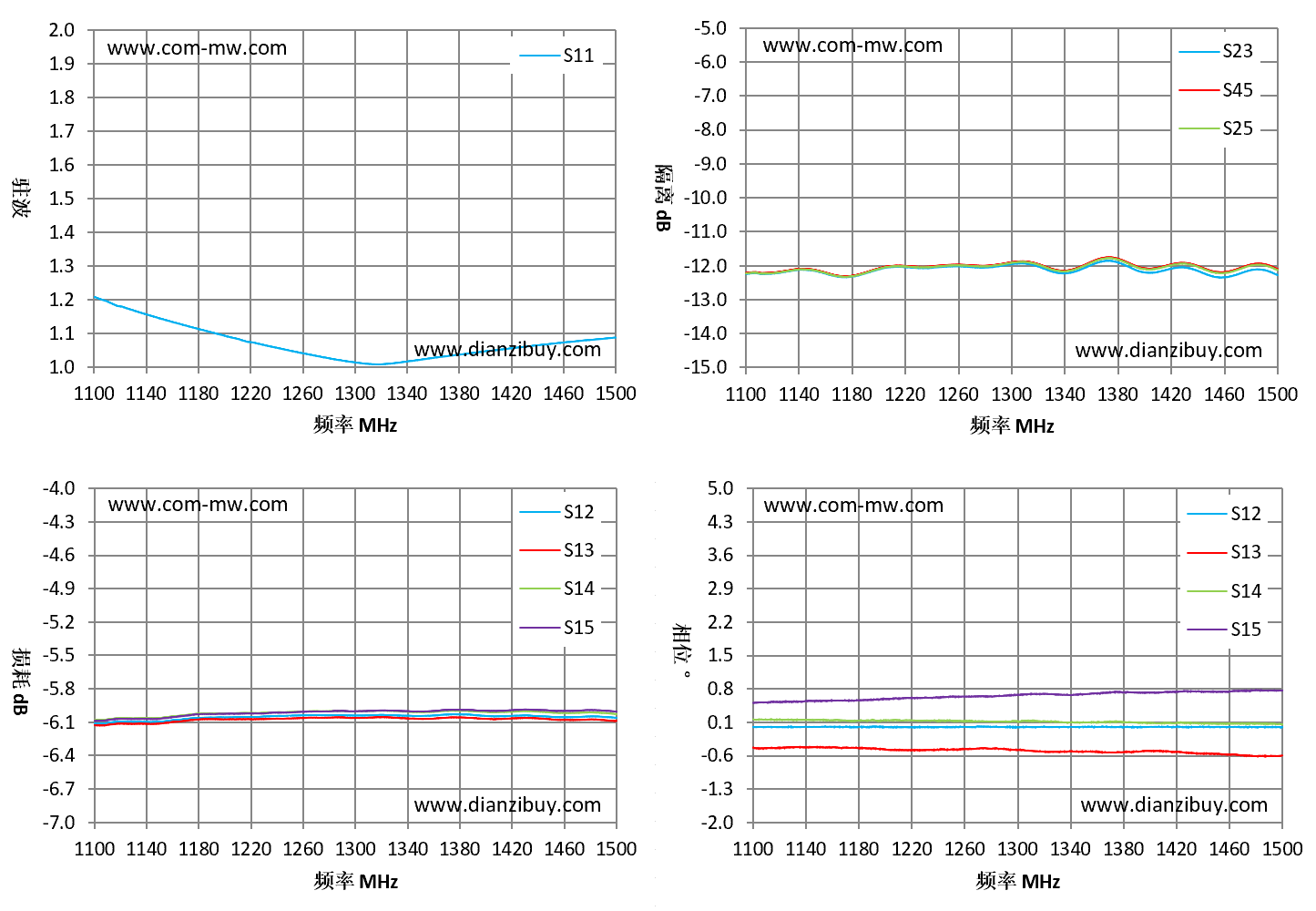

| 频率 MHz | S11 驻波 | S23 隔离 dB | S12 损耗 dB | S15 相位 ° | S22 驻波 |
| 1100 | 1.21 | -12.24 | -6.11 | 0.51 | - |
| 1129 | 1.17 | -12.19 | -6.1 | 0.53 | - |
| 1157 | 1.14 | -12.2 | -6.09 | 0.55 | - |
| 1186 | 1.11 | -12.28 | -6.06 | 0.56 | - |
| 1214 | 1.08 | -12.04 | -6.05 | 0.61 | - |
| 1243 | 1.05 | -12.05 | -6.04 | 0.62 | - |
| 1271 | 1.03 | -12.05 | -6.04 | 0.64 | - |
| 1300 | 1.01 | -11.96 | -6.04 | 0.68 | - |
| 1329 | 1.01 | -12.16 | -6.04 | 0.68 | - |
| 1357 | 1.02 | -12.03 | -6.04 | 0.7 | - |
| 1386 | 1.04 | -12 | -6.03 | 0.73 | - |
| 1414 | 1.05 | -12.15 | -6.05 | 0.74 | - |
| 1443 | 1.06 | -12.21 | -6.05 | 0.74 | - |
| 1471 | 1.08 | -12.25 | -6.05 | 0.76 | - |
| 1500 | 1.09 | -12.28 | -6.06 | 0.76 | - |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
