0~18000MHz, 0.5W, 4路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 0 | ~ | 18000 | MHz |
| 插入损耗 | 12.5 | 13.5 | dB | |
| 隔离度 | 8 | 9 | dB | |
| 输入驻波比 | 1.6 | 1.8 | ||
| 输出驻波比 | 2 | 2.5 | ||
| 幅度平衡 | 1 | 1.5 | dB | |
| 相位平衡 | 6 | 10 | ° |
| 功率容量 | 0.5W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA |
| 工作温度 | -40~+70℃设计保证 |

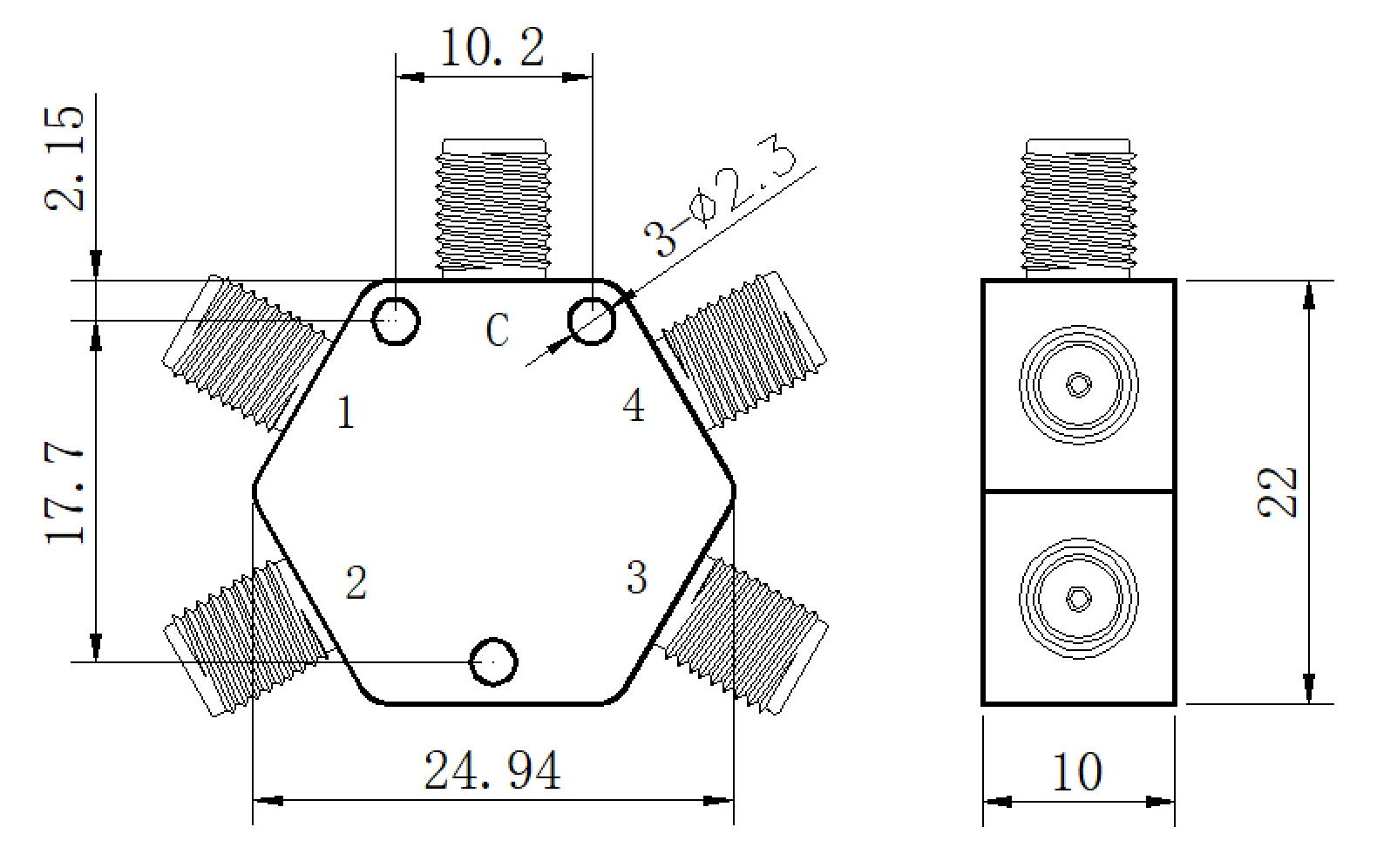

| 公共端口 | C |
| 分配端口 | 1，2，3，4 |

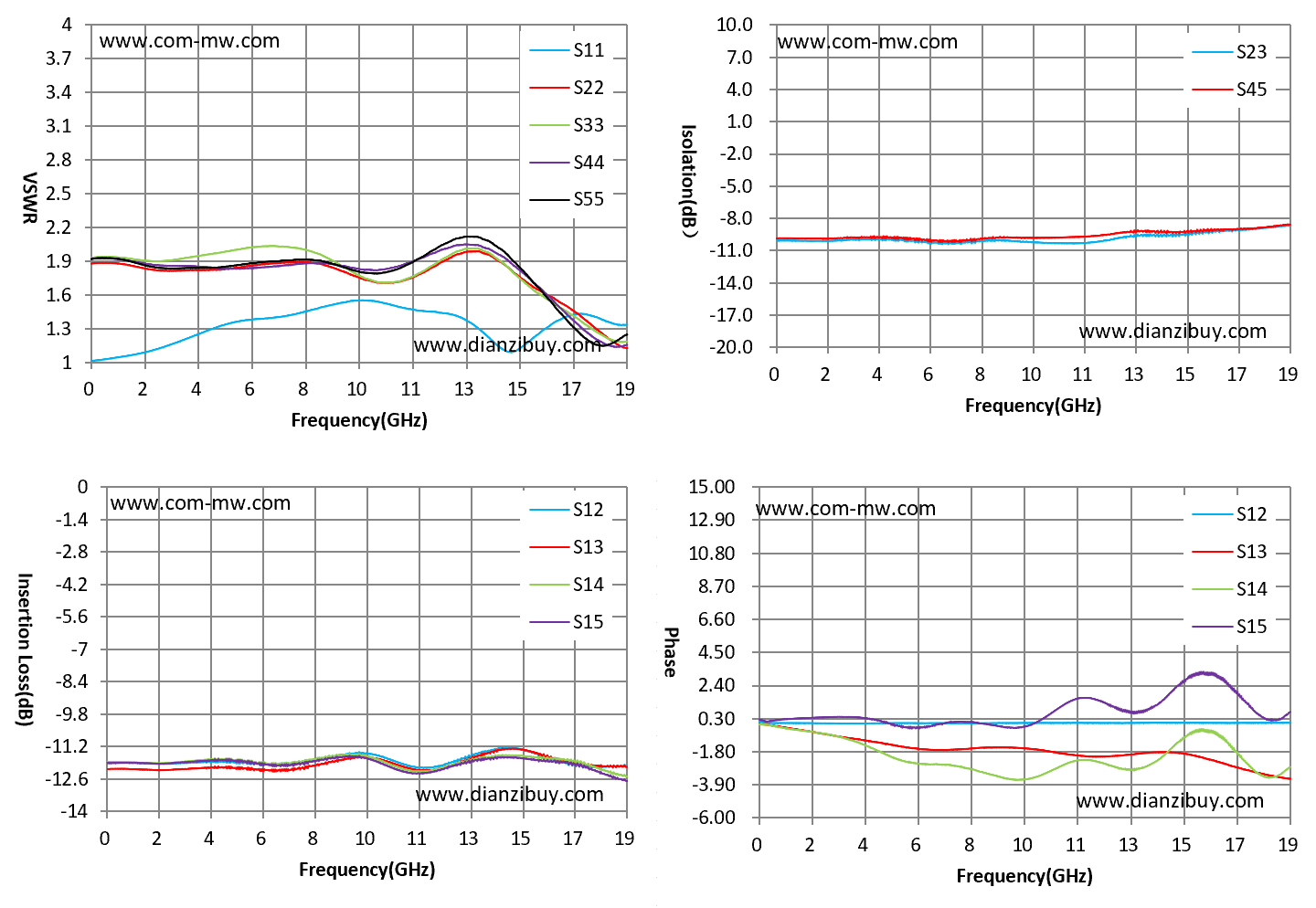

| F(GHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 0.01 | -11.9 | -10.1 | 1.01 | 1.87 |
| 1 | -11.9 | -10.1 | 1.04 | 1.88 |
| 2 | -11.9 | -10.1 | 1.09 | 1.82 |
| 4 | -11.8 | -9.9 | 1.27 | 1.81 |
| 7 | -11.8 | -10.2 | 1.42 | 1.88 |
| 10 | -11.6 | -10.3 | 1.54 | 1.71 |
| 13 | -11.6 | -9.6 | 1.39 | 1.96 |
| 16 | -11.6 | -9.3 | 1.27 | 1.62 |
| 18 | -12.1 | -8.9 | 1.38 | 1.25 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
