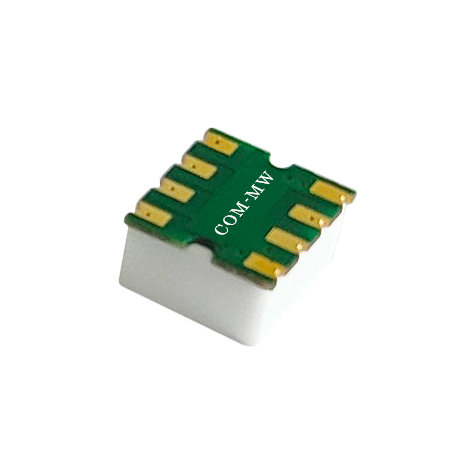

1~500MHz, 1W, 4路, 相位0°, 表面贴装, 工业级, 替代AD4PS-1+
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 500 | MHz |
| 插入损耗 | 1.8 | dB | ||
| 隔离度 | 18 | 23 | dB | |
| 输入驻波比 | 1.25 | 1.5 | ||
| 输出驻波比 | 1.25 | 1.5 | ||
| 幅度平衡 | 0.4 | 0.8 | dB | |
| 相位平衡 | 2 | 7 | ° |
| 功率容量 | 1W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |
| 其它 | 替代AD4PS-1+ |

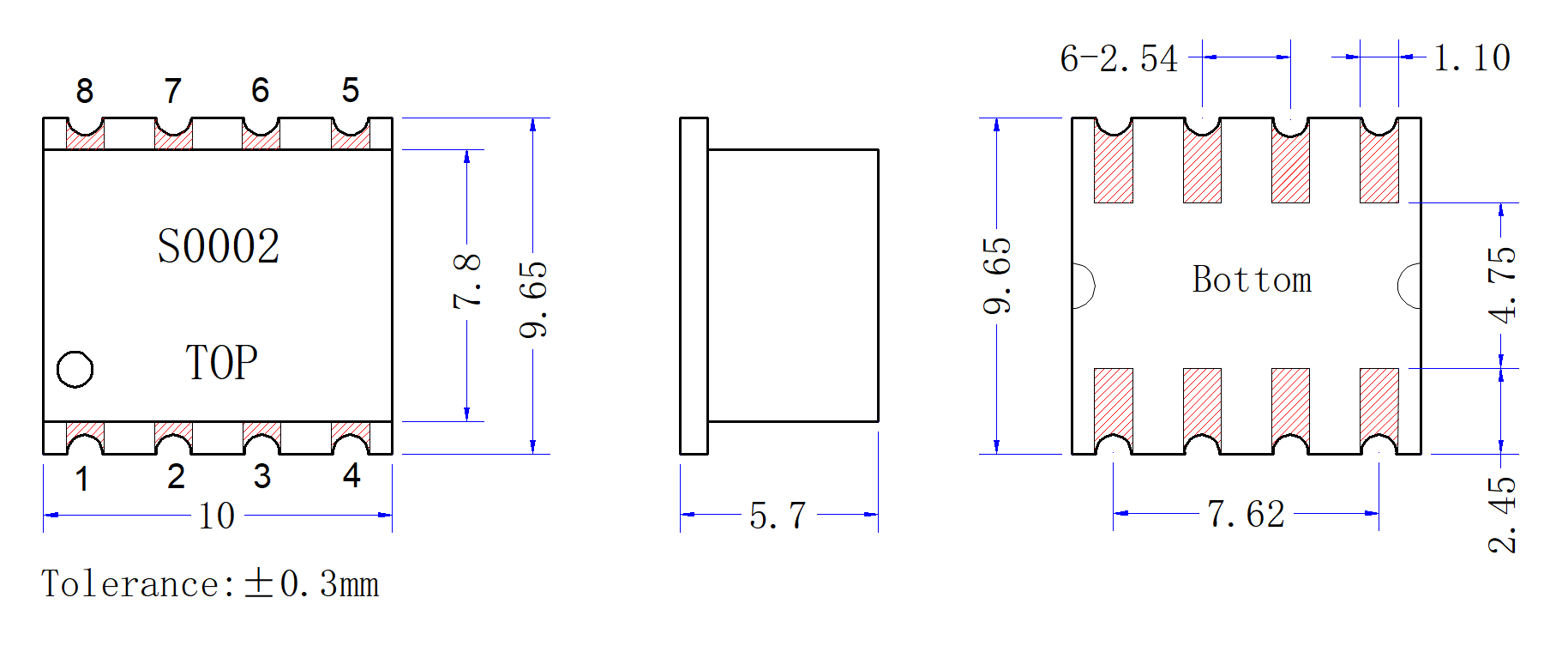

| 公共端口 | 2 |
| 分配端口 | 5，6，7，8 |
| 接地端口 | 1，3，4 |

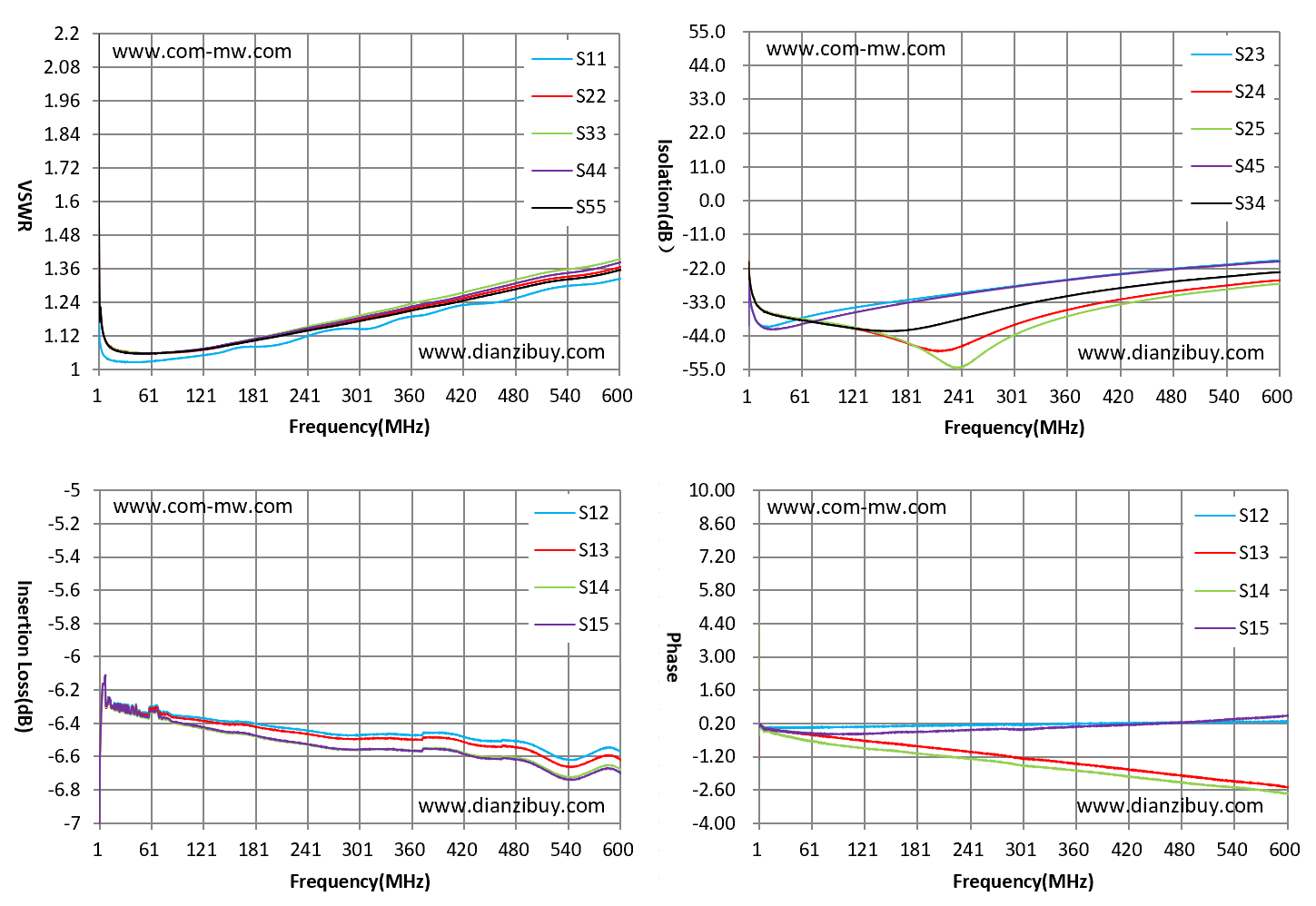

| F(MHz) | S12 IL | S23 ISO | S11 VSWR | S22 VSWR |
| 1 | -6.79 | -29.8 | 1.15 | 1.29 |
| 50 | -6.34 | -39.1 | 1.03 | 1.06 |
| 100 | -6.35 | -35.8 | 1.04 | 1.06 |
| 200 | -6.42 | -31.4 | 1.09 | 1.12 |
| 300 | -6.42 | -27.8 | 1.14 | 1.18 |
| 350 | -6.47 | -25.2 | 1.19 | 1.21 |
| 400 | -6.46 | -24.4 | 1.22 | 1.24 |
| 450 | -6.51 | -22.9 | 1.24 | 1.28 |
| 500 | -6.54 | -21.6 | 1.27 | 1.31 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |

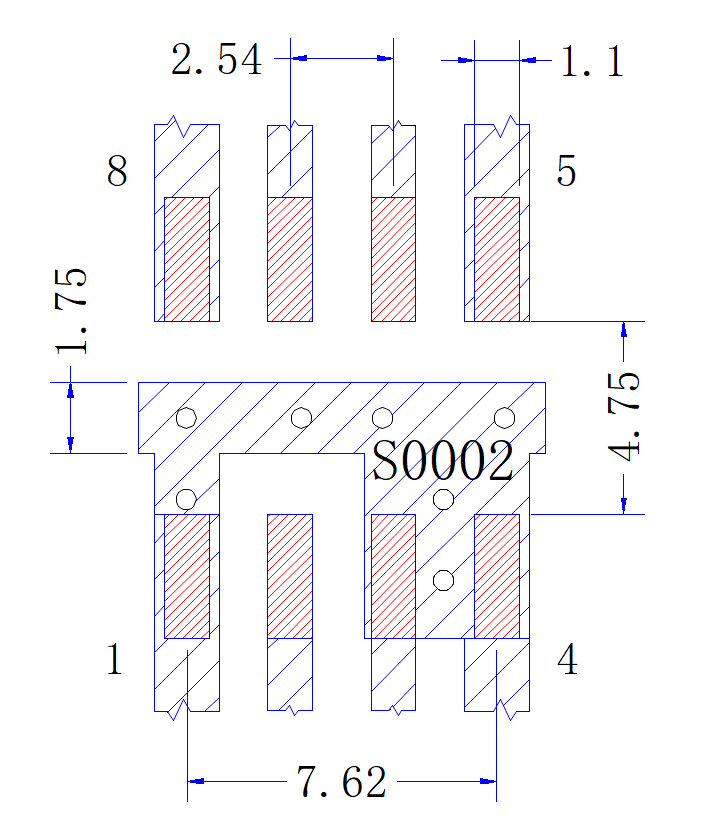

| 2 | 产品支持260℃回流焊。 |
提供技术要求，工程师 1 个工作日内响应。
