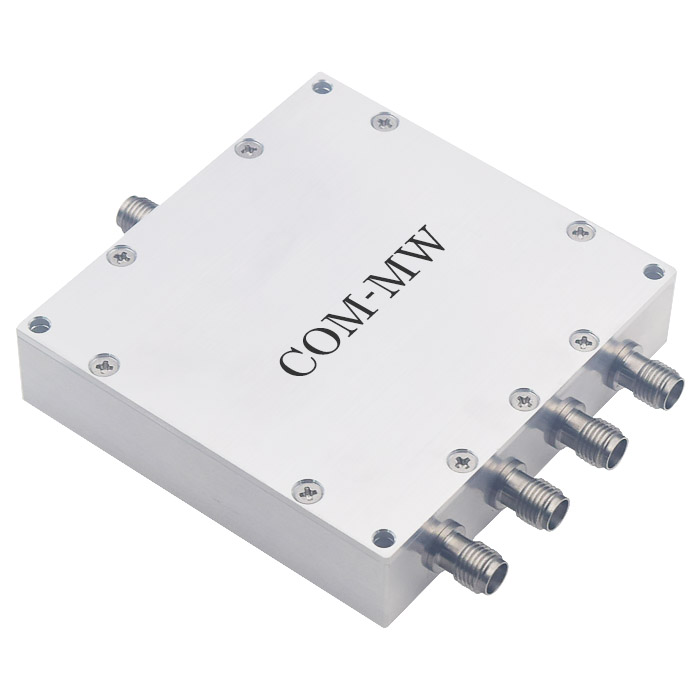

5~512MHz, 15W, 4路, 相位0°, SMA-K
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 5 | ~ | 512 | MHz |
| 插入损耗 | 1.4 | dB | ||
| 隔离度 | 20 | dB | ||
| 输入驻波比 | 1.5 | 1.8 | ||
| 输出驻波比 | 1.5 | 1.8 | ||
| 幅度平衡 | 0.4 | dB | ||
| 相位平衡 | ±4 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 工作温度 | -40~+85℃设计保证 |
| 其它 | 5MHz~8MHz驻波比：≤1.8，8MHz~512MHz驻波比：≤1.5 |

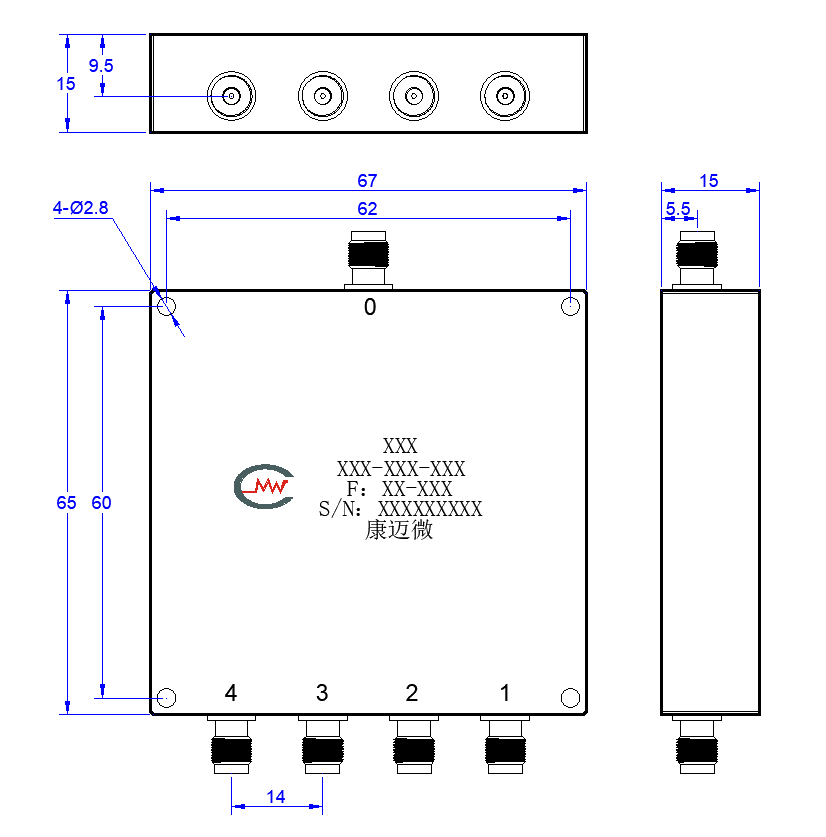

| 公共端口 | 0 |
| 分配端口 | 1、2、3、4 |

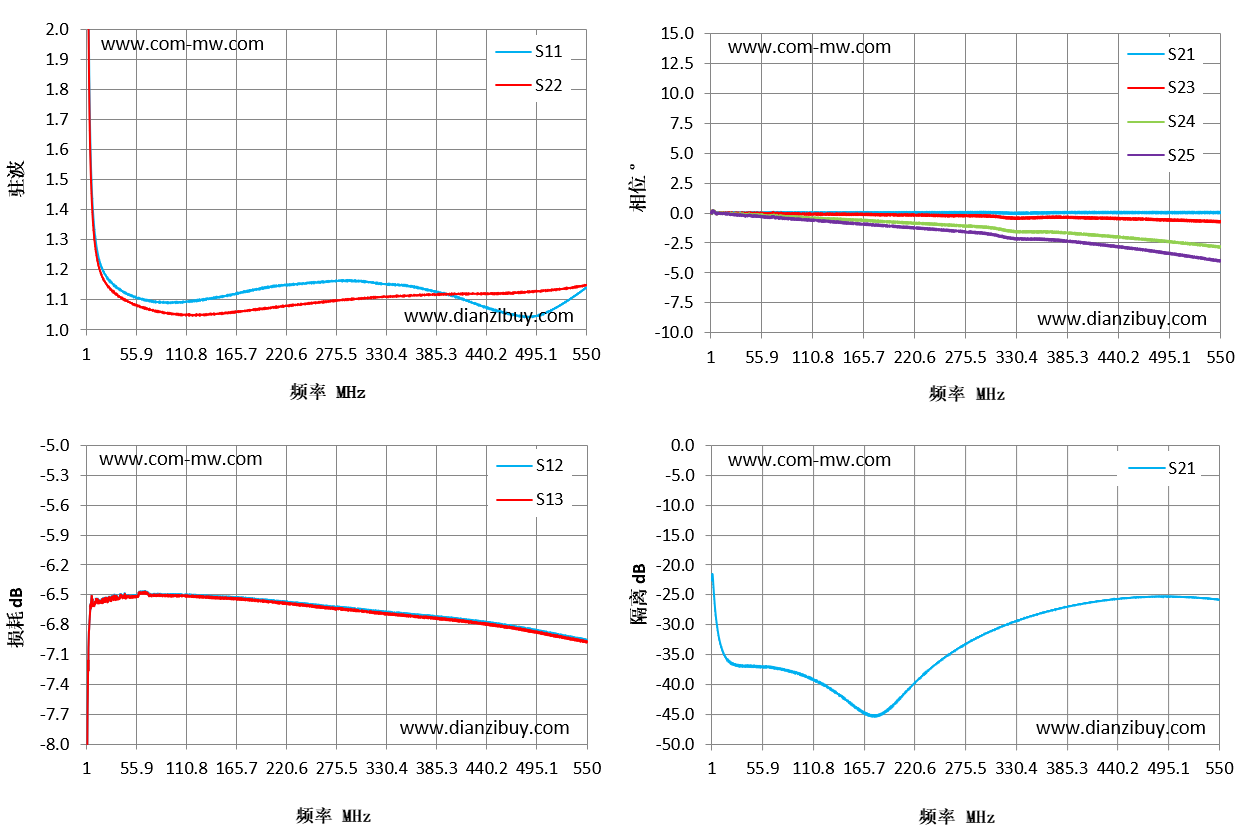

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S25 相位 ° | S21 隔离 dB |
|---|---|---|---|---|---|
| 5 | 1.69 | 1.64 | -6.5 | 0.04 | -24.56 |
| 40 | 1.13 | 1.11 | -6.51 | -0.22 | -36.87 |
| 79 | 1.09 | 1.06 | -6.5 | -0.43 | -37.46 |
| 119 | 1.1 | 1.05 | -6.51 | -0.65 | -39.73 |
| 158 | 1.12 | 1.06 | -6.53 | -0.88 | -43.89 |
| 197 | 1.14 | 1.07 | -6.55 | -1.11 | -43.42 |
| 236 | 1.15 | 1.08 | -6.59 | -1.33 | -37.49 |
| 276 | 1.16 | 1.1 | -6.62 | -1.57 | -33.16 |
| 315 | 1.16 | 1.11 | -6.66 | -1.96 | -30.26 |
| 354 | 1.15 | 1.11 | -6.7 | -2.19 | -28.18 |
| 393 | 1.12 | 1.12 | -6.73 | -2.41 | -26.72 |
| 432 | 1.08 | 1.12 | -6.77 | -2.74 | -25.78 |
| 472 | 1.05 | 1.12 | -6.82 | -3.12 | -25.3 |
| 511 | 1.06 | 1.13 | -6.89 | -3.55 | -25.31 |
| 550 | 1.14 | 1.15 | -6.96 | -4.01 | -25.75 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
