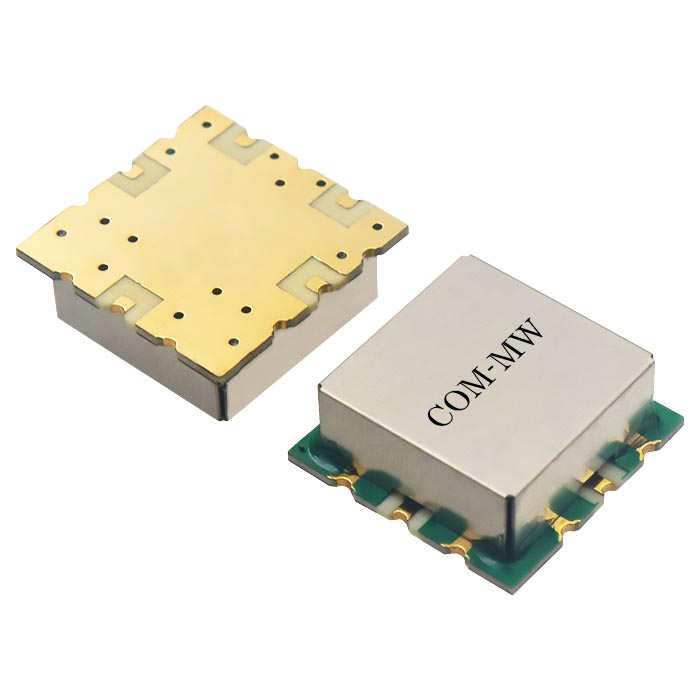

DC~6000MHz, 0.5W, 4路, 相位0°, 表面贴装
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | DC | ~ | 6000 | MHz |
| 插入损耗 | 16 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | 0.7 | 1.5 | dB | |
| 相位平衡 | 5 | 10 | ° |
| 功率容量 | 0.5W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 表面贴装 |
| 工作温度 | -40~+85℃设计保证 |
| 储存温度 | -55~+100℃设计保证 |
| 质量等级 | 工业级 |

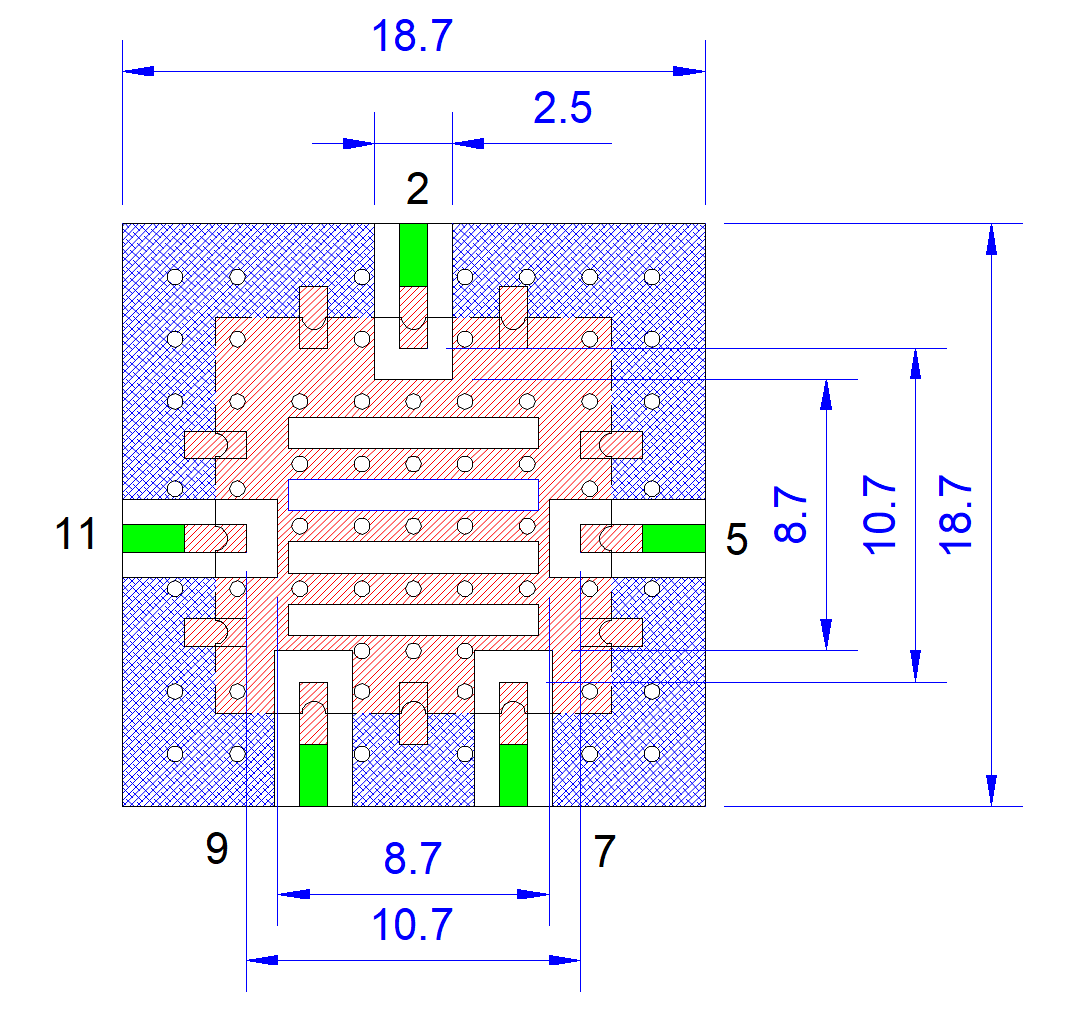

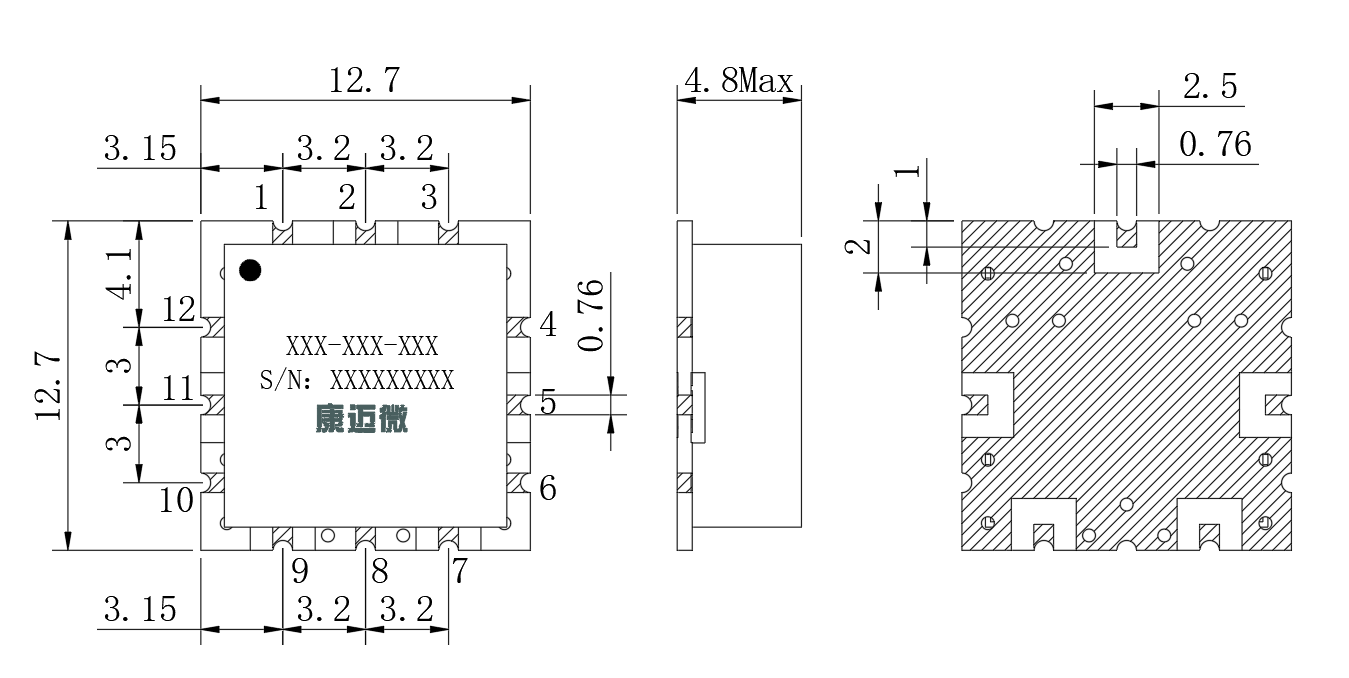

| 公共端口 | 2 |
| 分配端口 | 5、7、9、11 |
| 接地端口 | 1、3、4、6、8、10、12 |

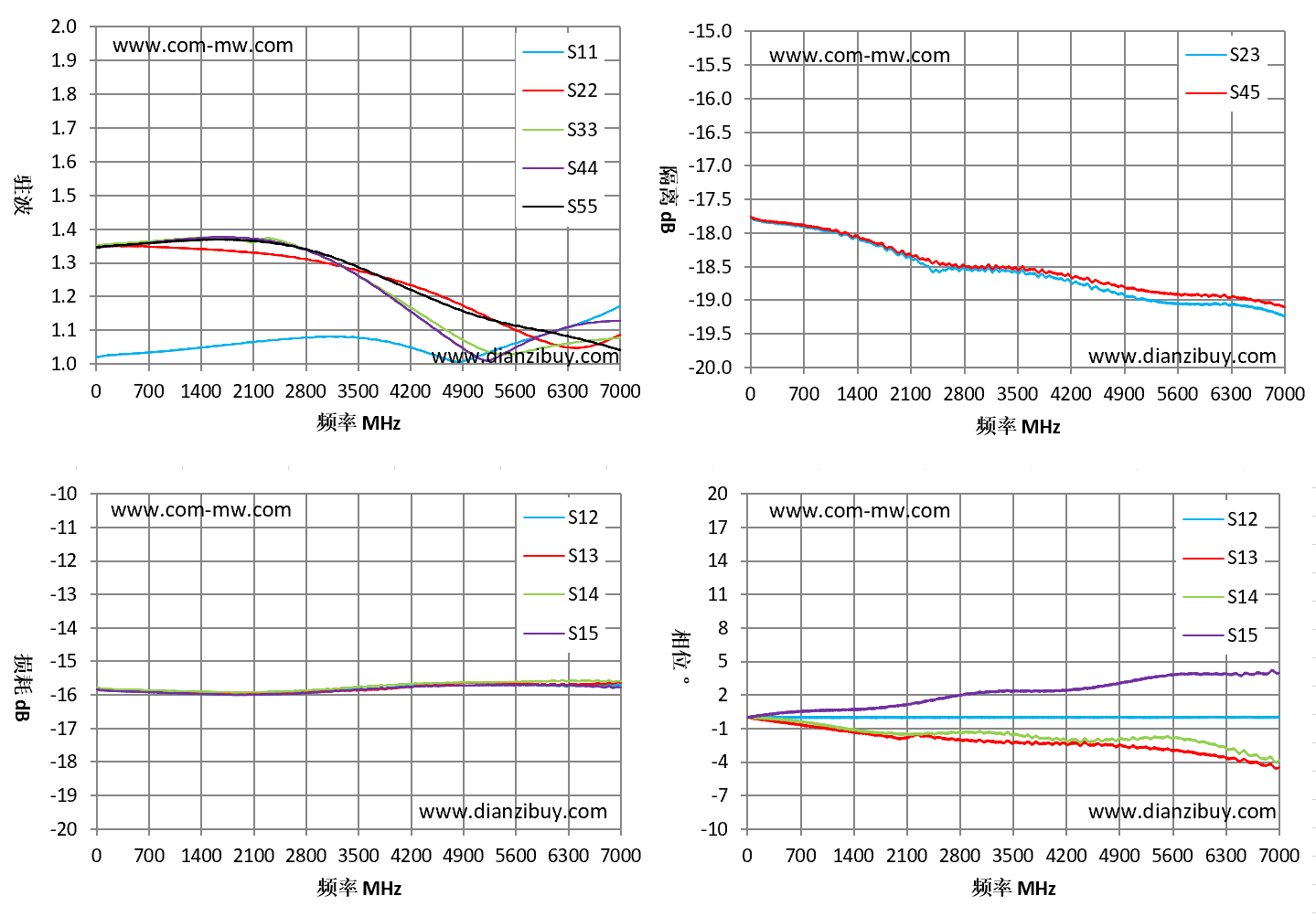

| 频率 MHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S14 相位 ° | S15 相位 ° |
| 1 | 1.02 | 1.35 | -15.8 | -17.78 | -0.01 | 0.01 |
| 500 | 1.03 | 1.35 | -15.88 | -17.88 | -0.23 | 0.43 |
| 1500 | 1.05 | 1.34 | -15.96 | -18.12 | -1.23 | 0.72 |
| 2000 | 1.06 | 1.33 | -15.95 | -18.31 | -1.5 | 1.05 |
| 3000 | 1.08 | 1.3 | -15.87 | -18.56 | -1.39 | 2.15 |
| 3500 | 1.08 | 1.28 | -15.84 | -18.6 | -1.57 | 2.34 |
| 4000 | 1.06 | 1.25 | -15.77 | -18.67 | -1.97 | 2.35 |
| 5000 | 1.01 | 1.16 | -15.64 | -18.95 | -2.02 | 3.17 |
| 5500 | 1.05 | 1.11 | -15.67 | -19.05 | -1.79 | 3.7 |
| 6000 | 1.09 | 1.07 | -15.73 | -19.07 | -2.19 | 3.88 |
| 7000 | 1.17 | 1.09 | -15.71 | -19.24 | -3.82 | 3.97 |
| 1 | 产品支持190℃回流焊 |
提供技术要求，工程师 1 个工作日内响应。
