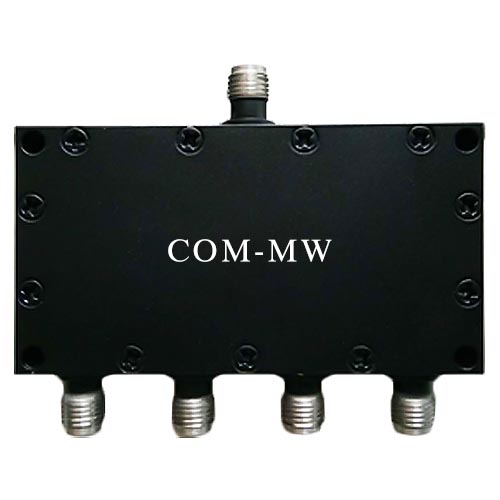

DC~6000MHz, 1W, 4路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小型化，高性价比，温度稳定性好。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | DC | ~ | 6000 | MHz |
| 插入损耗 | 13.3 | dB | ||
| 隔离度 | 6 | dB | ||
| 驻波比 | 1.2 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 4 | 5 | ° | |
| 功率容量 | 1 | W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 工作温度 | -40~+70℃设计保证 |

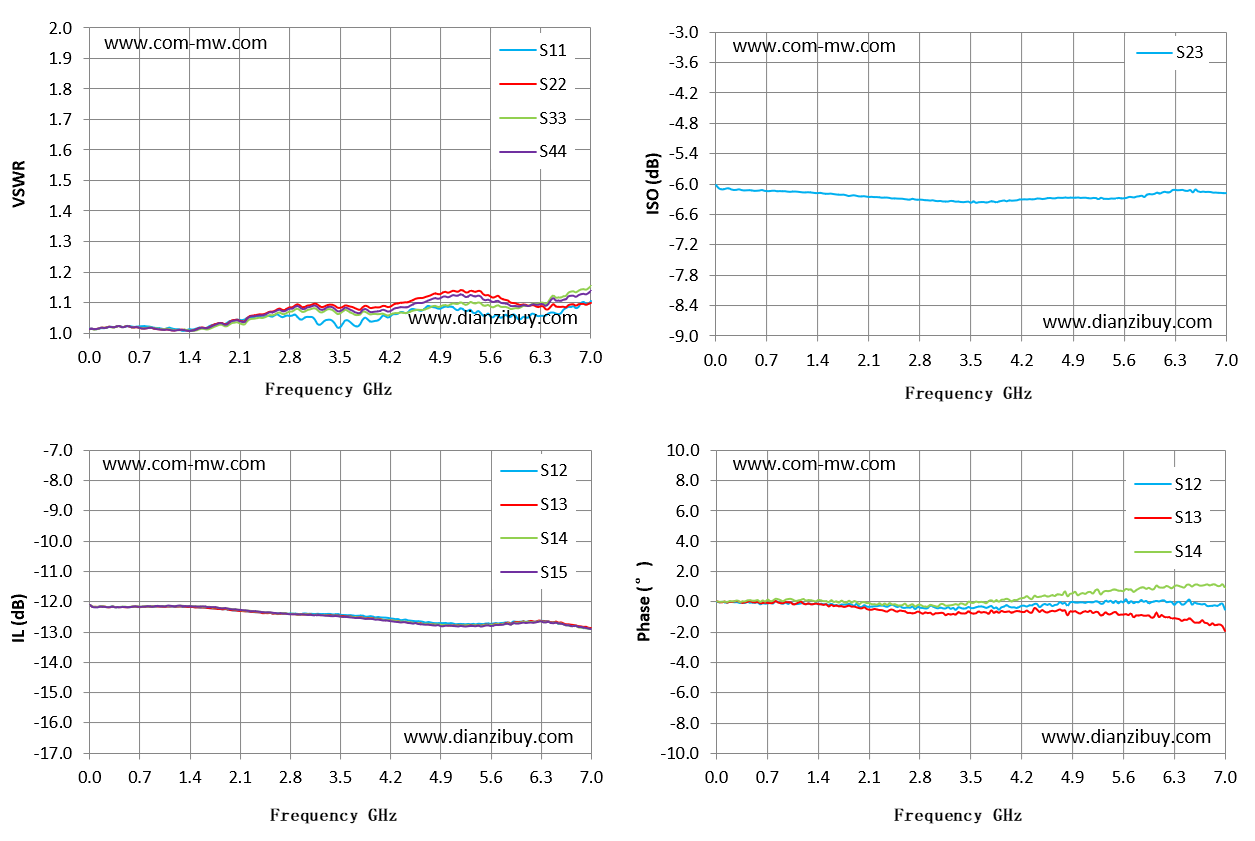

| Frequency GHz | S11 驻波 | S12 损耗 dB | S23 隔离 dB | S13 相位 ° |
|---|---|---|---|---|
| 0.01 | 1.01 | -12.1 | -6.03 | 0.03 |
| 0.5 | 1.02 | -12.16 | -6.13 | -0.02 |
| 1 | 1.02 | -12.15 | -6.15 | -0.04 |
| 1.5 | 1.01 | -12.17 | -6.19 | -0.2 |
| 2 | 1.04 | -12.28 | -6.25 | -0.43 |
| 2.5 | 1.06 | -12.36 | -6.29 | -0.65 |
| 3 | 1.04 | -12.39 | -6.32 | -0.85 |
| 3.5 | 1.02 | -12.4 | -6.35 | -0.62 |
| 4 | 1.04 | -12.51 | -6.34 | -0.66 |
| 4.5 | 1.08 | -12.63 | -6.3 | -0.55 |
| 5 | 1.09 | -12.7 | -6.27 | -0.72 |
| 5.5 | 1.06 | -12.74 | -6.28 | -0.68 |
| 6 | 1.05 | -12.67 | -6.21 | -1.04 |
| 6.5 | 1.07 | -12.68 | -6.14 | -1.2 |
| 7 | 1.1 | -12.91 | -6.18 | -1.94 |
| 1 | 产品用回流焊等整体高温焊接时，整体温度大于125℃的情况下，请在订货前与我们协商。清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
