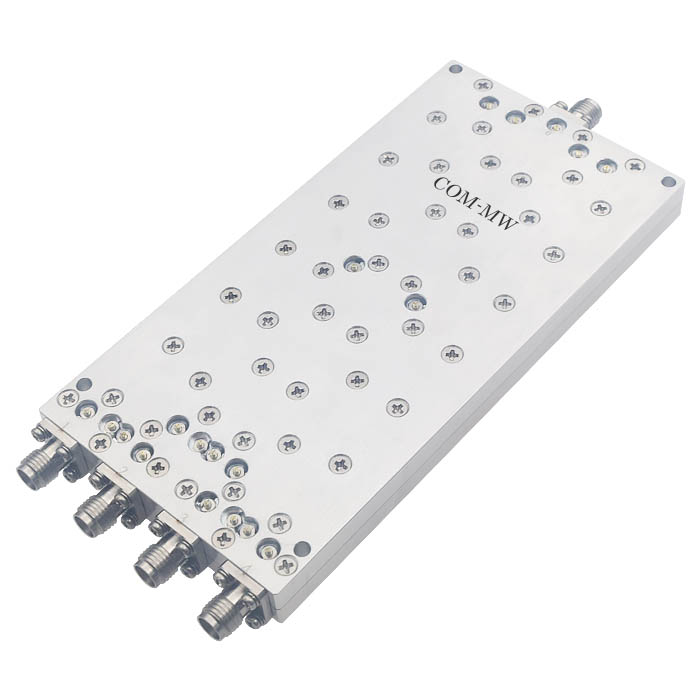

1~18GHz, 15W, 4路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1 | ~ | 18 | GHz |
| 插入损耗 | 2 | dB | ||
| 隔离度 | 17 | dB | ||
| 输入驻波比 | 1.4 | |||
| 输出驻波比 | 1.3 | |||
| 幅度平衡 | ±0.5 | dB | ||
| 相位平衡 | ±4 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 | 工业级 |

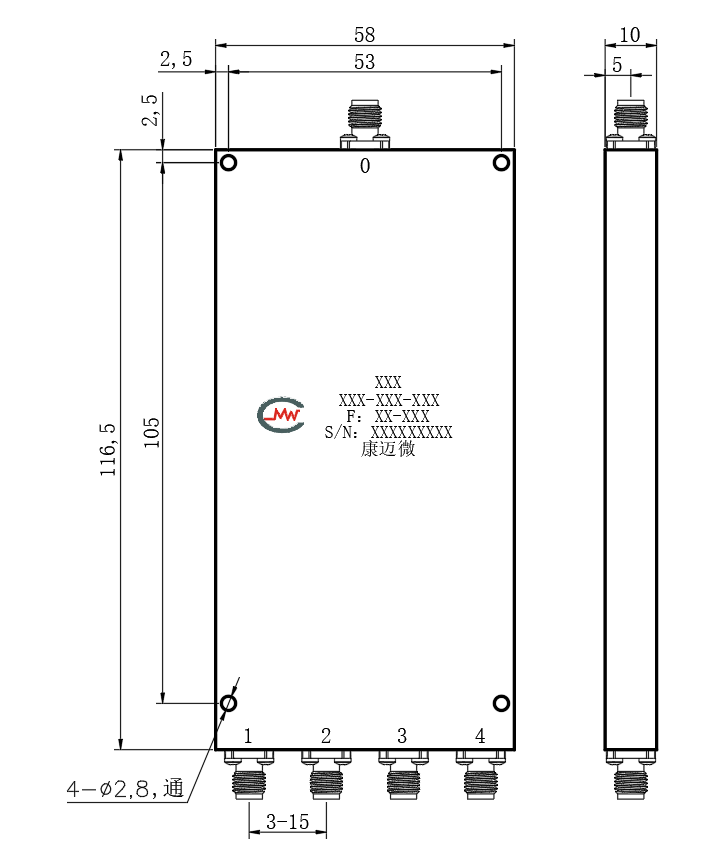

| 公共端口 | 0 |
| 分配端口 | 1，2，3，4 |

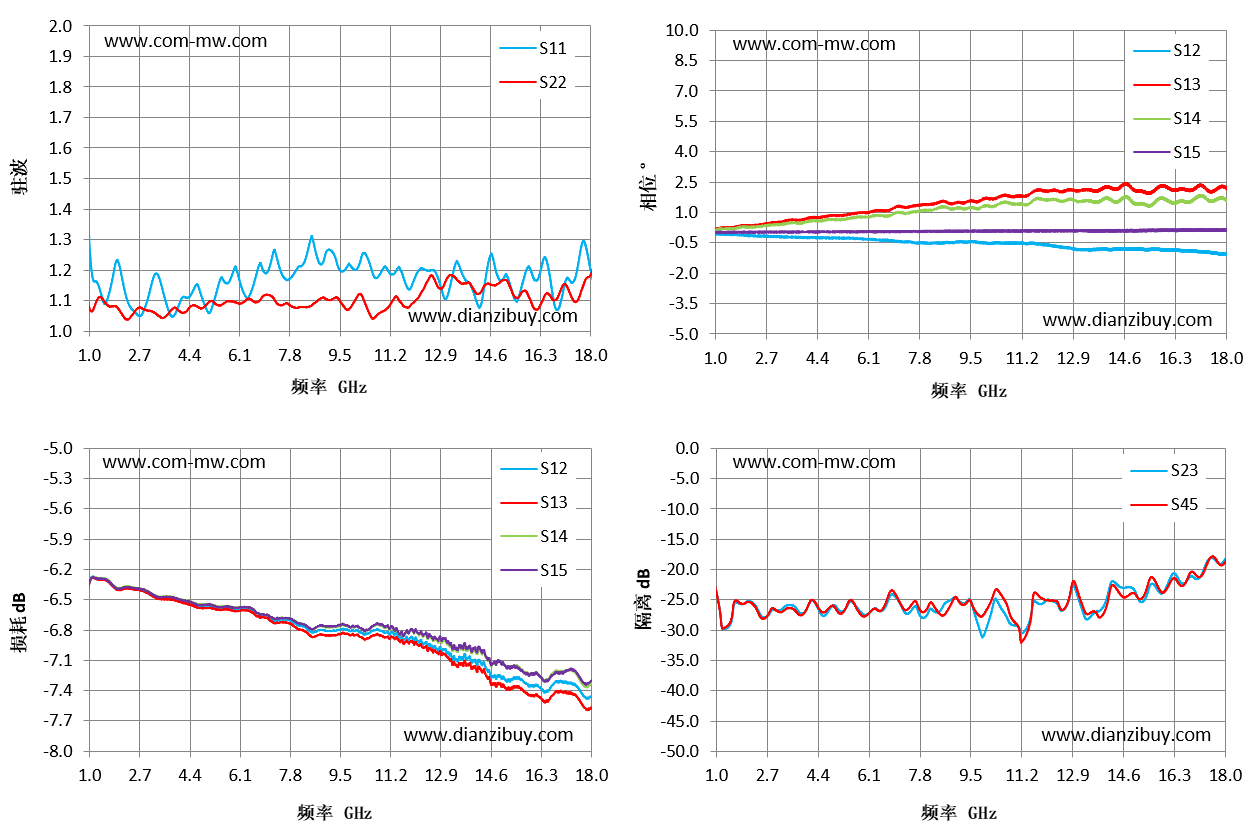

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 1 | 1.29 | 1.08 | -6.32 | 0.15 | -23.77 |
| 2.21 | 1.13 | 1.04 | -6.38 | 0.35 | -25.51 |
| 3.43 | 1.16 | 1.04 | -6.48 | 0.61 | -25.86 |
| 4.64 | 1.15 | 1.08 | -6.56 | 0.79 | -27.55 |
| 5.86 | 1.19 | 1.1 | -6.59 | 0.98 | -27.24 |
| 7.07 | 1.2 | 1.12 | -6.67 | 1.3 | -25.08 |
| 8.29 | 1.22 | 1.08 | -6.77 | 1.42 | -26.98 |
| 9.5 | 1.2 | 1.1 | -6.8 | 1.57 | -25.18 |
| 10.71 | 1.17 | 1.05 | -6.8 | 1.83 | -27.96 |
| 11.93 | 1.15 | 1.09 | -6.88 | 2.07 | -25.54 |
| 13.14 | 1.11 | 1.17 | -7.02 | 2.07 | -25.46 |
| 14.36 | 1.12 | 1.14 | -7.13 | 2.15 | -22.35 |
| 15.57 | 1.11 | 1.11 | -7.28 | 2.05 | -22.36 |
| 16.79 | 1.08 | 1.1 | -7.32 | 2.09 | -21.38 |
| 18 | 1.2 | 1.18 | -7.46 | 2.19 | -18.29 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
