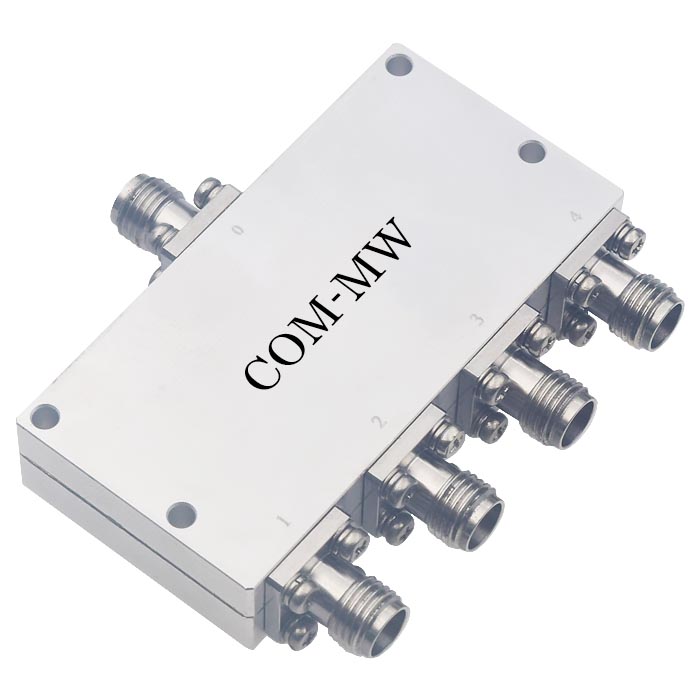

18~40GHz, 15W, 4路, 相位0°, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 40 | GHz |
| 插入损耗 | 2 | dB | ||
| 隔离度 | 15 | 18 | dB | |
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | 0.6 | dB | ||
| 相位平衡 | 6 | 8 | ° |
| 功率容量 | 15W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -30~+70℃设计保证 |
| 其它 | 损耗不包含理论损耗6dB，18G-31G隔离度≥18dB |

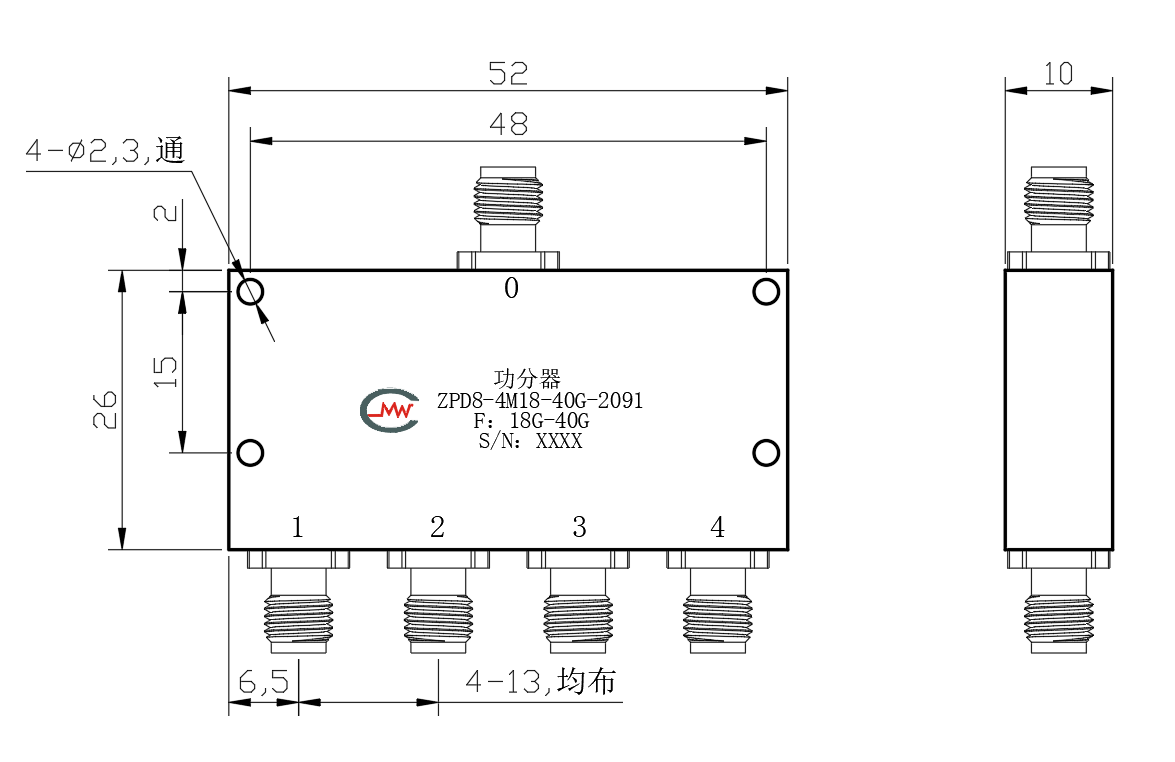

| 公共端口 | 0 |
| 分配端口 | 1,2,3,4 |

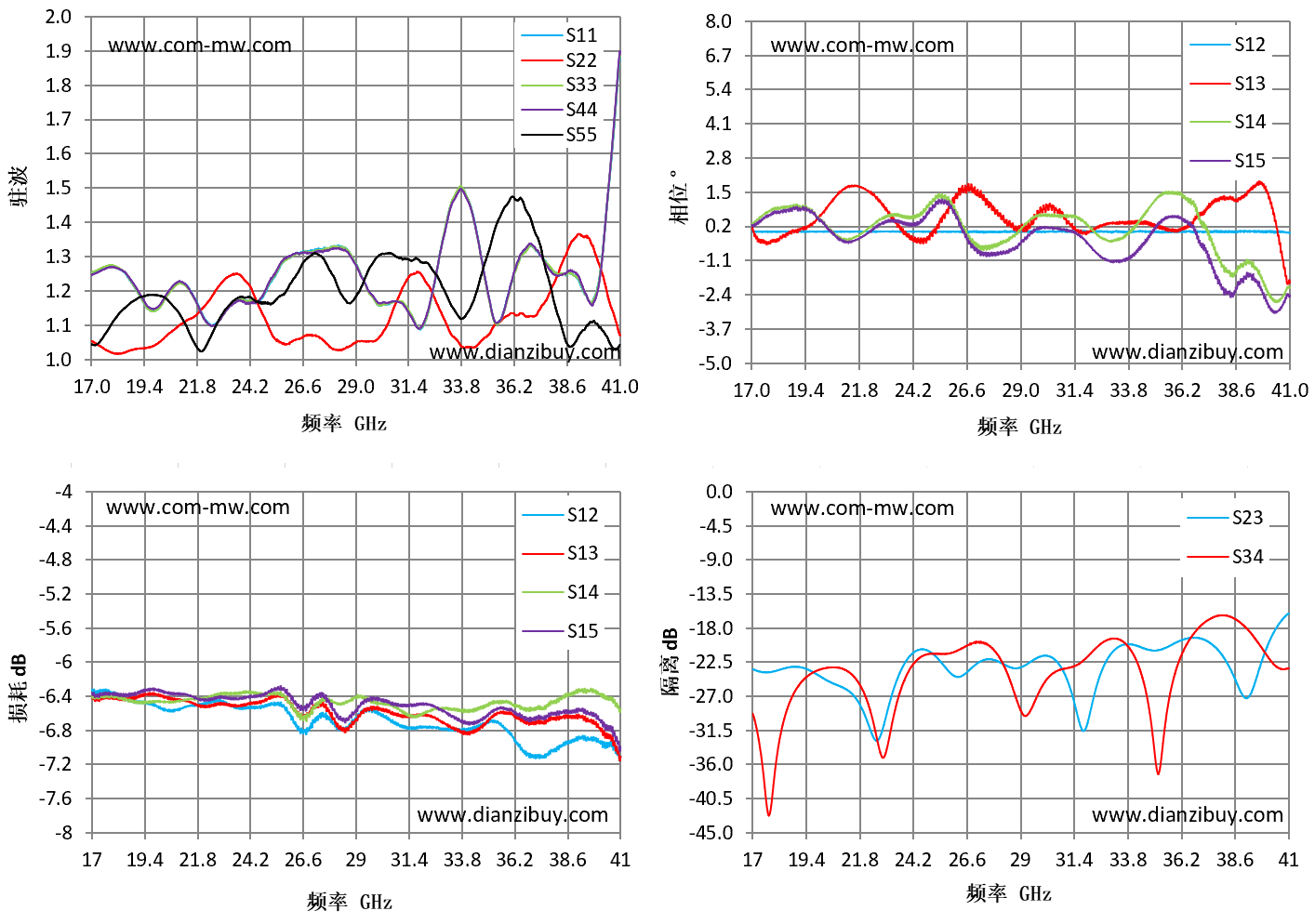

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 相位 ° | S23 隔离 dB |
|---|---|---|---|---|
| 17 | 1.25 | -6.32 | 0.19 | -23.44 |
| 18.71 | 1.24 | -6.43 | -0.04 | -23.16 |
| 20.43 | 1.19 | -6.57 | 0.98 | -25.06 |
| 22.14 | 1.12 | -6.49 | 1.57 | -30.33 |
| 23.86 | 1.18 | -6.54 | -0.04 | -22.44 |
| 25.57 | 1.27 | -6.47 | 0.66 | -22.95 |
| 27.29 | 1.32 | -6.65 | 1.35 | -22.31 |
| 29 | 1.28 | -6.66 | 0.09 | -23.22 |
| 30.71 | 1.17 | -6.71 | 0.79 | -22.76 |
| 32.43 | 1.18 | -6.76 | 0.18 | -25.37 |
| 34.14 | 1.46 | -6.8 | 0.39 | -20.28 |
| 35.86 | 1.17 | -6.81 | 0.02 | -20.06 |
| 37.57 | 1.29 | -7.09 | 1.11 | -20.15 |
| 39.29 | 1.21 | -6.88 | 1.66 | -26.72 |
| 41 | 1.88 | -7.11 | -1.93 | -16.05 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
