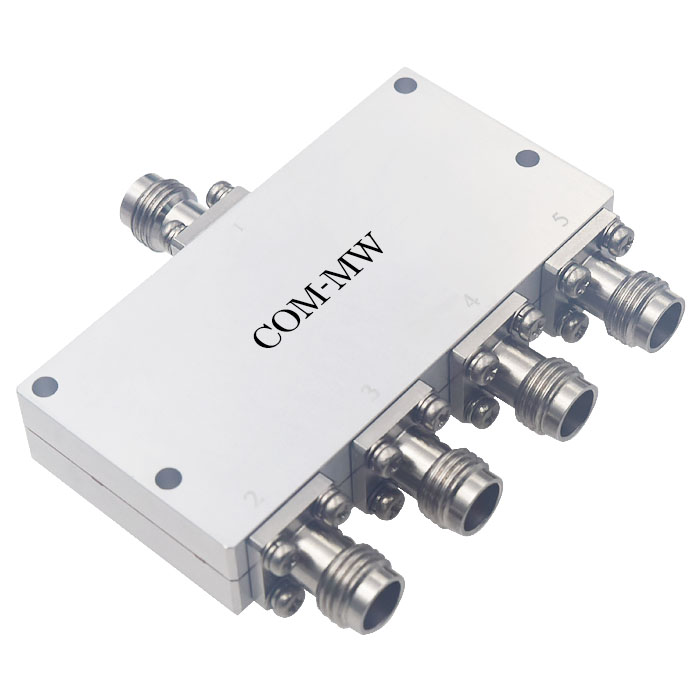

18~50GHz, 10W, 4路, 相位0°, 2.4
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，低损耗。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 18 | ~ | 50 | GHz |
| 插入损耗 | 2 | dB | ||
| 隔离度 | 13 | dB | ||
| 输入驻波比 | 1.7 | 2 | ||
| 输出驻波比 | 1.7 | 2 | ||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | 12 | ° |
| 功率容量 | 10W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.4-K |
| 接口材质 | 不锈钢 |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

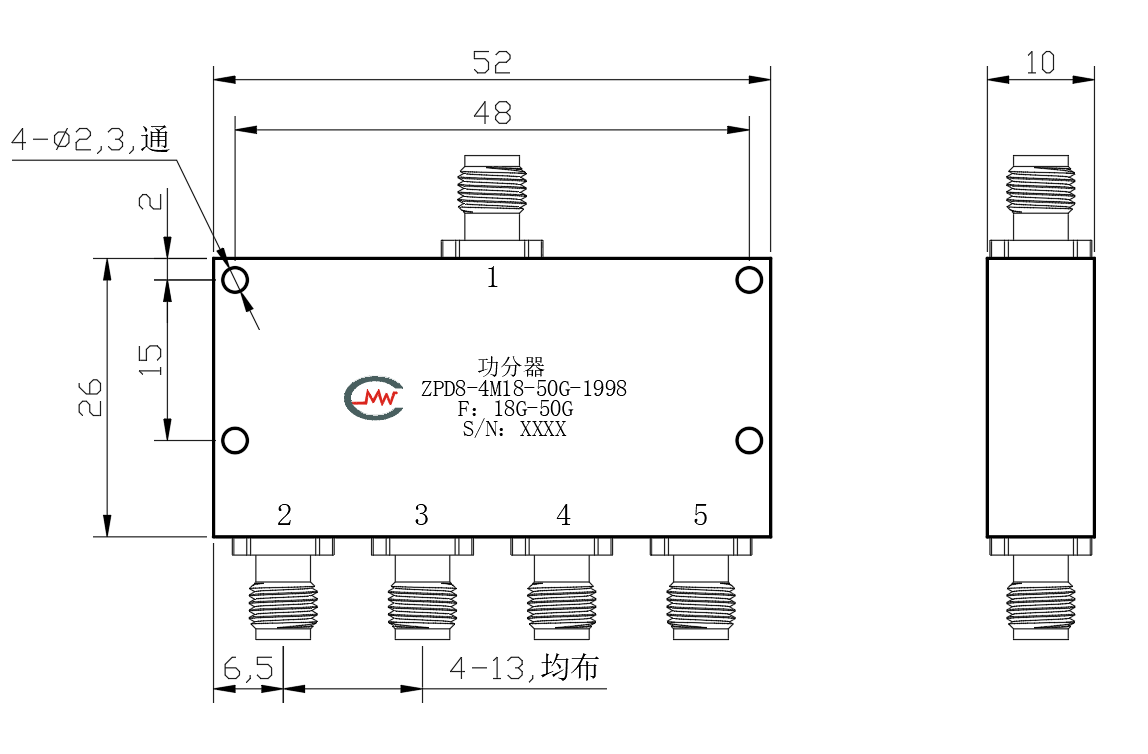

| 公共端口 | 1 |
| 分配端口 | 2，3，4，5 |

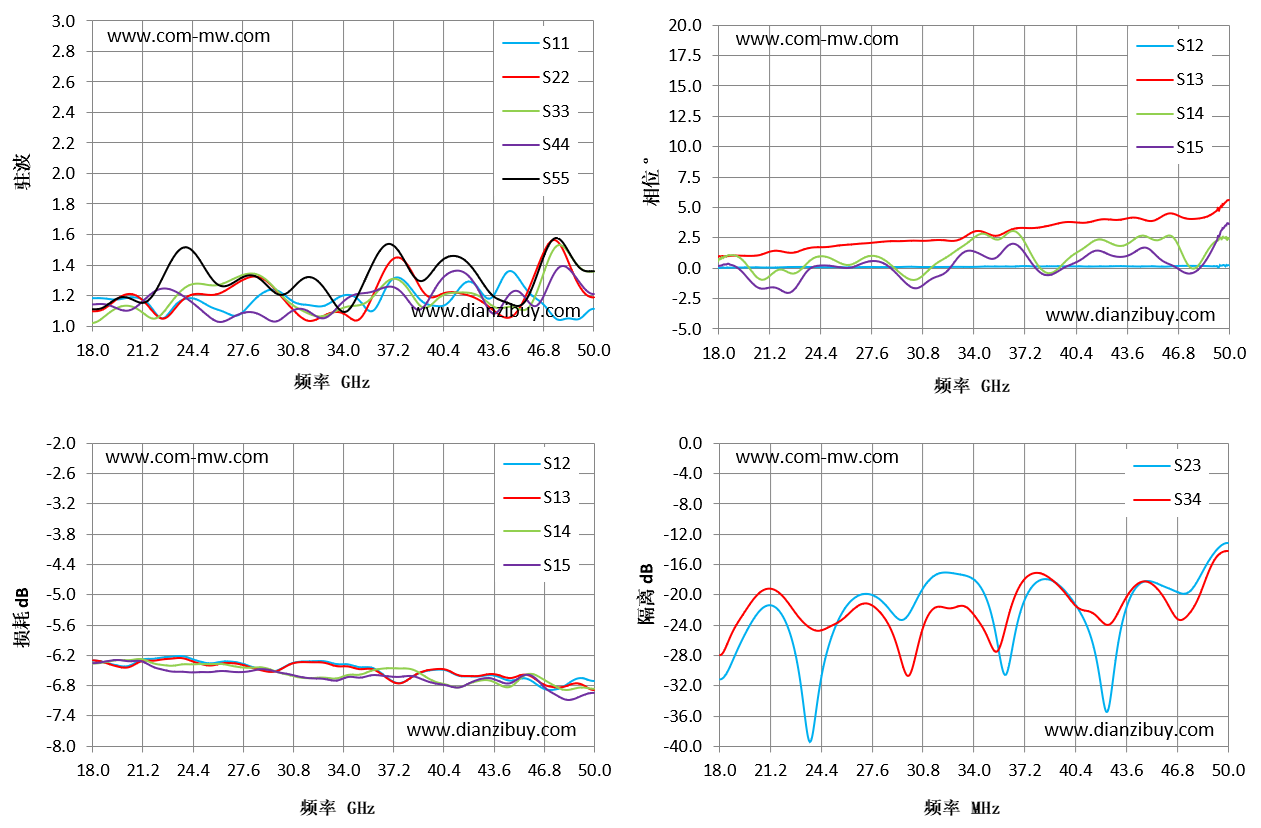

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S14 相位 ° | S34 隔离 dB |
|---|---|---|---|---|---|
| 18 | 1.18 | 1.1 | -6.3 | 0.56 | -27.97 |
| 20.29 | 1.18 | 1.21 | -6.41 | -0.53 | -20.11 |
| 22.57 | 1.05 | 1.05 | -6.24 | -0.4 | -21.67 |
| 24.86 | 1.17 | 1.21 | -6.32 | 0.93 | -24.25 |
| 27.14 | 1.07 | 1.27 | -6.33 | 0.83 | -21.11 |
| 29.43 | 1.24 | 1.27 | -6.52 | -0.42 | -28.76 |
| 31.71 | 1.14 | 1.04 | -6.32 | 0.39 | -21.58 |
| 34 | 1.2 | 1.09 | -6.38 | 2.51 | -22.64 |
| 36.29 | 1.15 | 1.29 | -6.52 | 3.03 | -21.96 |
| 38.57 | 1.22 | 1.33 | -6.6 | -0.34 | -17.4 |
| 40.86 | 1.17 | 1.22 | -6.54 | 1.63 | -21.99 |
| 43.14 | 1.19 | 1.15 | -6.6 | 1.86 | -22.28 |
| 45.43 | 1.28 | 1.15 | -6.66 | 2.33 | -18.91 |
| 47.71 | 1.04 | 1.55 | -6.87 | 0.01 | -22.19 |
| 50 | 1.11 | 1.19 | -6.71 | 2.48 | -14.16 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
