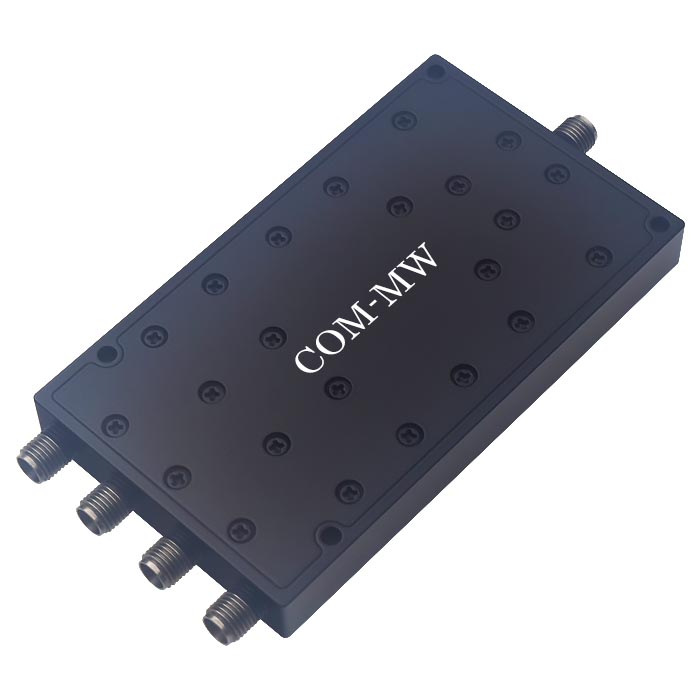

2~18GHz, 15W, 4路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 2 | dB | ||
| 隔离度 | 18 | 20 | dB | |
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | 1 | dB | ||
| 相位平衡 | 10 | ° |
| 功率容量 | 15W设计保证 |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |

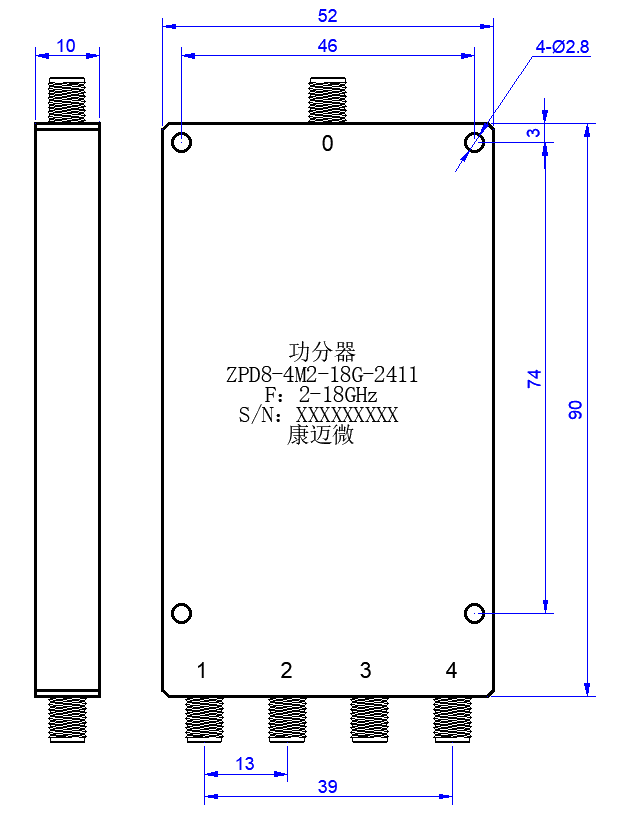

| 接口形式 | SMA-K |
| 接口材质 | 不锈钢 |
| 表面 | 黑色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 公共端口 | 0 |
| 分配端口 | 1~4 |

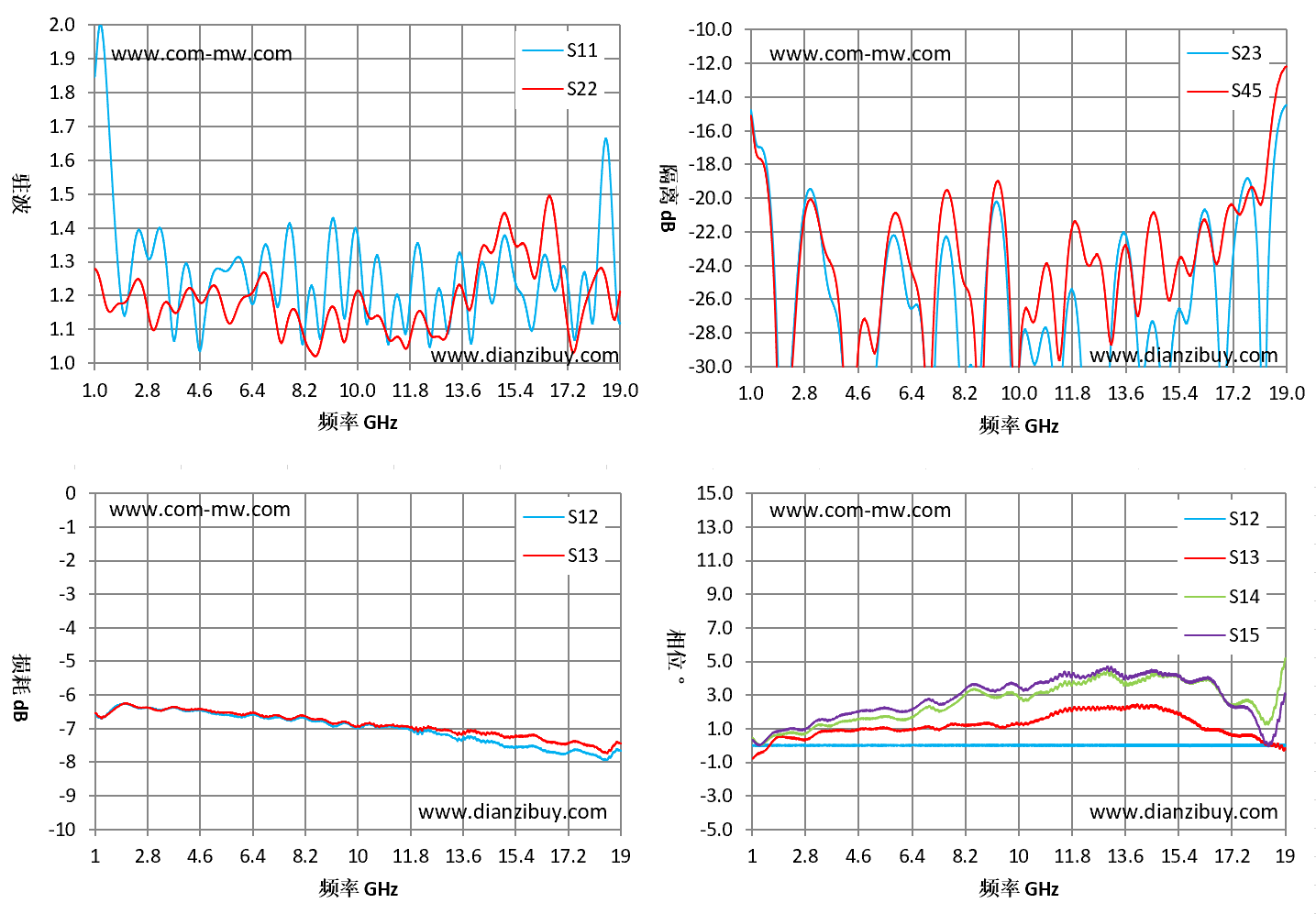

| 频率 GHz | S11 驻波 | S22 驻波 | S12 损耗 dB | S23 隔离 dB | S15 相位 ° |
|---|---|---|---|---|---|
| 1 | 1.85 | 1.28 | -6.59 | -14.77 | 0.34 |
| 2.29 | 1.3 | 1.22 | -6.33 | -31.62 | 1 |
| 3.57 | 1.17 | 1.17 | -6.39 | -25.1 | 1.49 |
| 4.86 | 1.19 | 1.2 | -6.51 | -31.52 | 2.07 |
| 6.14 | 1.27 | 1.2 | -6.65 | -24.72 | 2.01 |
| 7.43 | 1.26 | 1.06 | -6.7 | -23.02 | 2.46 |
| 8.71 | 1.08 | 1.05 | -6.78 | -30.46 | 3.52 |
| 10 | 1.38 | 1.21 | -6.98 | -30.53 | 3.46 |
| 11.29 | 1.19 | 1.08 | -6.98 | -33.39 | 3.99 |
| 12.57 | 1.1 | 1.08 | -7.11 | -32.23 | 4.23 |
| 13.86 | 1.07 | 1.16 | -7.25 | -25.44 | 4.11 |
| 15.14 | 1.36 | 1.43 | -7.55 | -29.09 | 4.21 |
| 16.43 | 1.32 | 1.45 | -7.67 | -21.67 | 3.99 |
| 17.71 | 1.25 | 1.14 | -7.7 | -18.84 | 2.24 |
| 19 | 1.12 | 1.21 | -7.66 | -14.48 | 3.06 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
