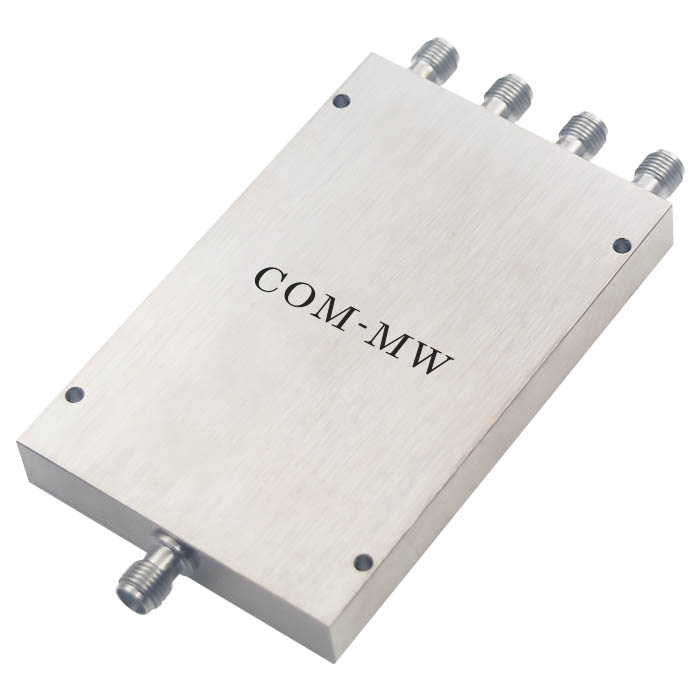

2~12GHz, 15W, 4路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 12 | GHz |
| 插入损耗 | 1.6 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.6 | dB | ||
| 相位平衡 | 10 | ° |
| 功率容量 | 15W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | SMA-K |
| 工作温度 | -40~+70℃设计保证 |
| 质量等级 |

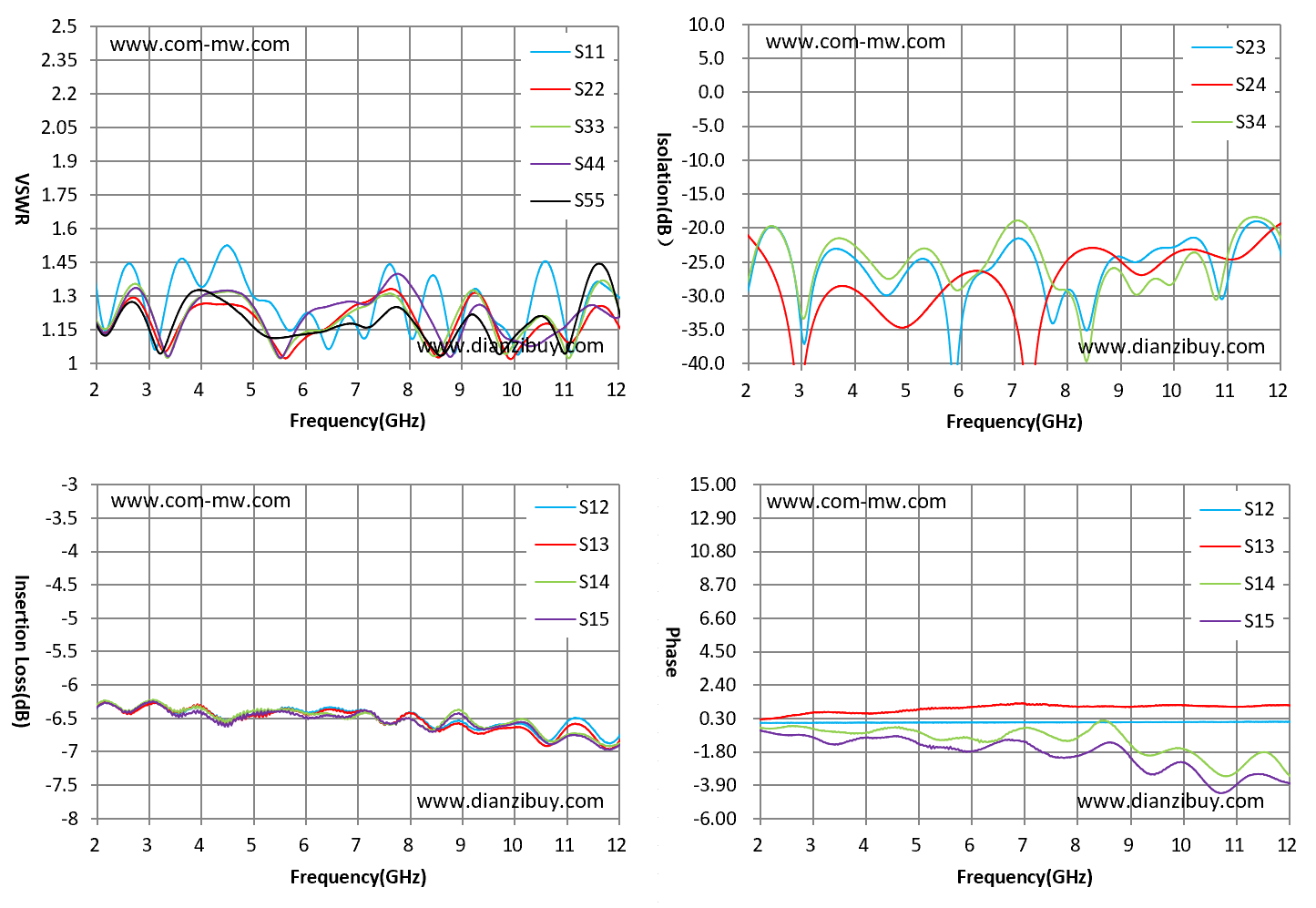

| F(GHz) | S11 VSWR | S22 VSWR | S12 IL | S23 ISO |
| 2 | 1.28 | 1.16 | -6.32 | -28.2 |
| 3 | 1.1 | 1.17 | -6.28 | -37 |
| 4 | 1.34 | 1.26 | -6.32 | -24.2 |
| 5 | 1.28 | 1.19 | -6.43 | -25.3 |
| 6 | 1.22 | 1.11 | -6.4 | -34.2 |
| 7 | 1.14 | 1.26 | -6.38 | -33.7 |
| 8 | 1.1 | 1.22 | -6.42 | -29.1 |
| 9 | 1.25 | 1.26 | -6.57 | -24.5 |
| 10 | 1.03 | 1.06 | -6.57 | -22.5 |
| 11 | 1.11 | 1.09 | -6.54 | -27.1 |
| 12 | 1.29 | 1.15 | -6.73 | -24.1 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
