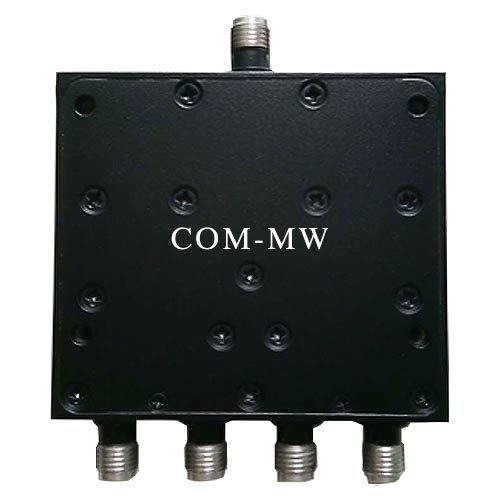

2000~8000MHz, 20W, 4路, 相位0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2000 | ~ | 8000 | MHz |
| 插入损耗 | 1 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.4 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 8 | ° |
| 功率容量 | 20W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |

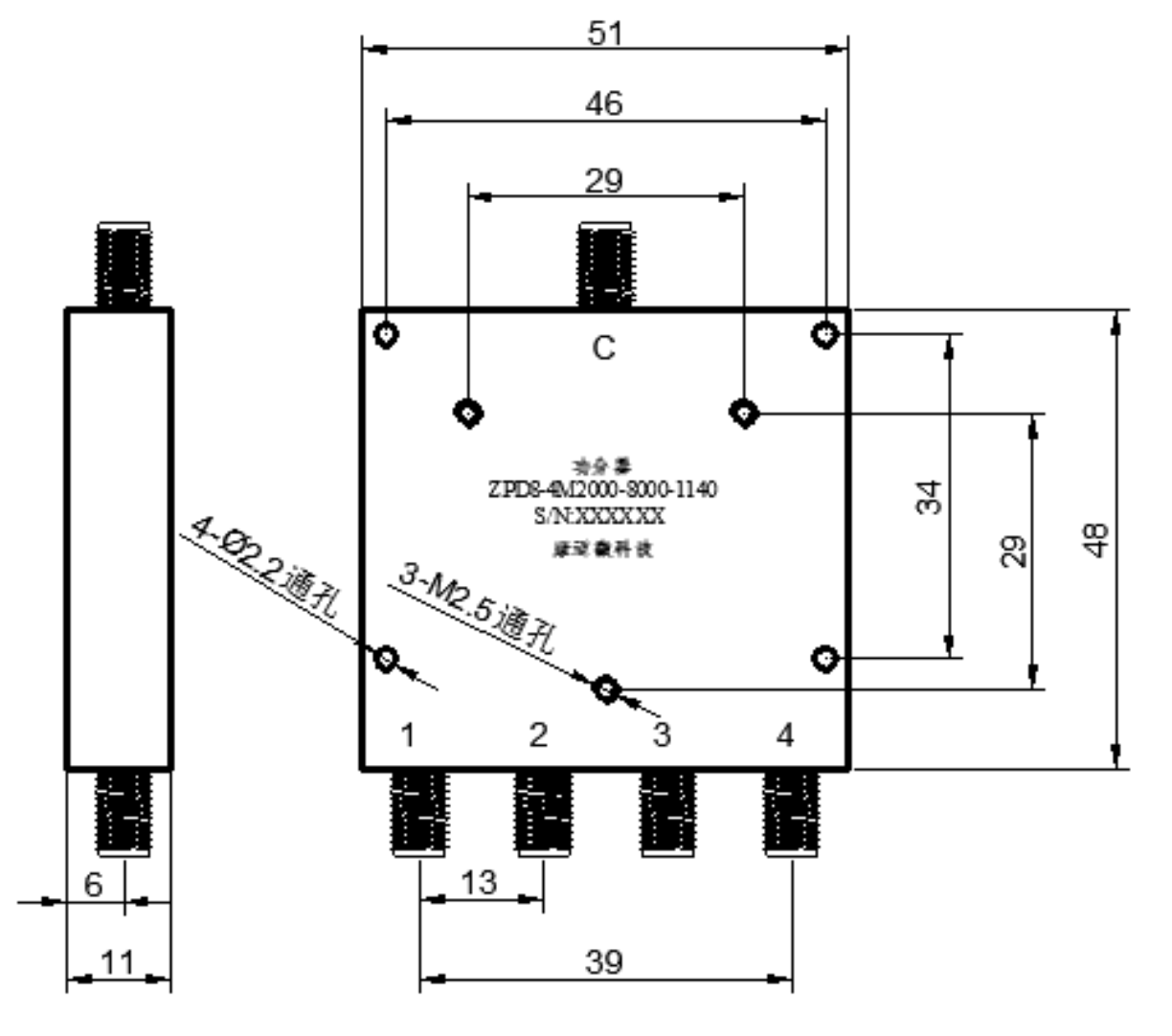

| 接口形式 | SMA-K |
| 工作温度 | -40~+70℃设计保证 |

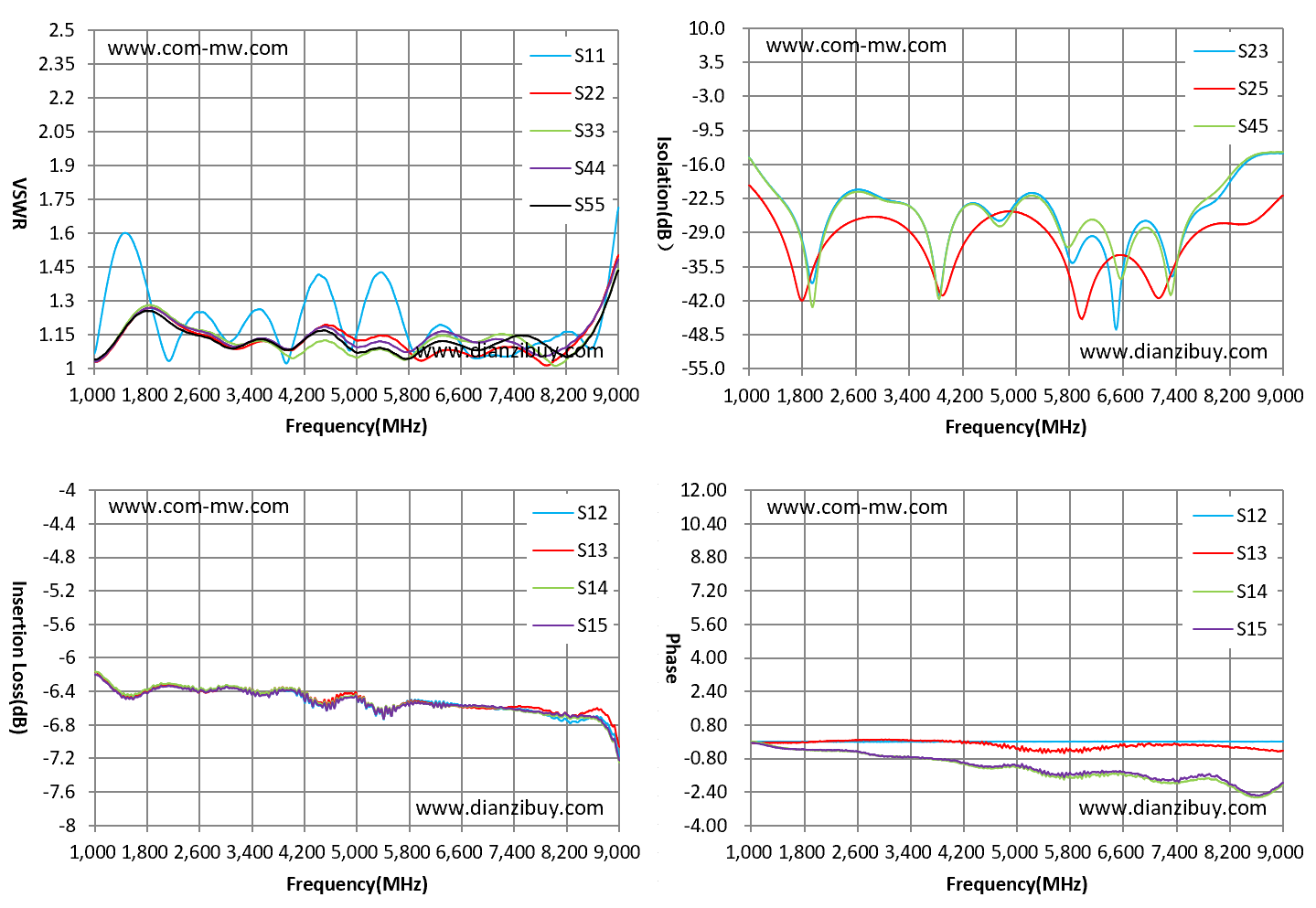

| F(MHz) | S11 VSWR | S22 VSWR | S12 IL | S23 ISO |
| 2000 | 1.1 | 1.25 | -6.31 | -35.2 |
| 2500 | 1.23 | 1.25 | -6.35 | -21.1 |
| 3000 | 1.11 | 1.09 | -6.35 | -22.6 |
| 3500 | 1.26 | 1.11 | -6.45 | -25.3 |
| 4000 | 1.13 | 1.08 | -6.41 | -27.2 |
| 4500 | 1.39 | 1.18 | -6.62 | -24.5 |
| 5000 | 1.16 | 1.12 | -6.51 | -23.2 |
| 5500 | 1.34 | 1.13 | -6.57 | -24.9 |
| 6000 | 1.11 | 1.03 | -6.5 | -30.6 |
| 6500 | 1.14 | 1.07 | -6.55 | -47 |
| 7000 | 1.05 | 1.07 | -6.6 | -27 |
| 7500 | 1.08 | 1.07 | -6.61 | -28.9 |
| 8000 | 1.13 | 1.02 | -6.72 | -22.7 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
