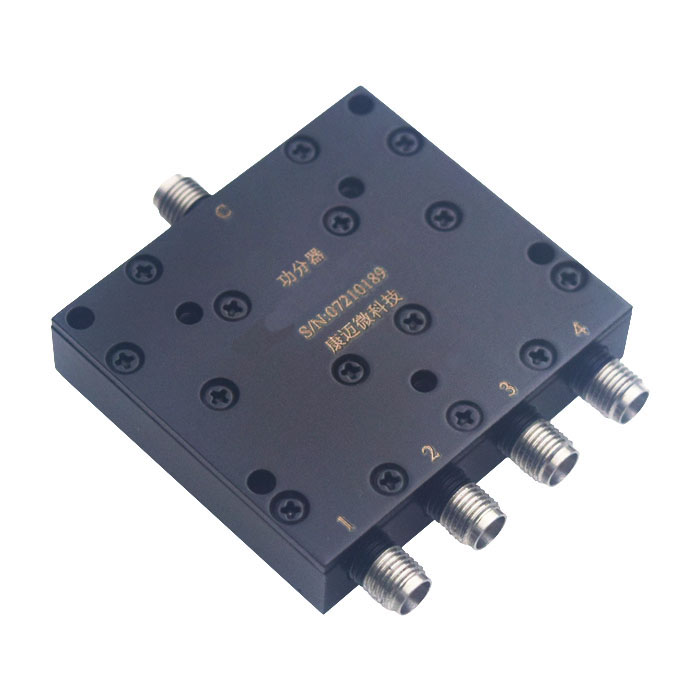

25~27GHz, 15W, 4路, 相位0°, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
宽带，大功率。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 25 | ~ | 27 | GHz |
| 插入损耗 | 2 | dB | ||
| 隔离度 | 15 | 18 | dB | |
| 输入驻波比 | 1.6 | |||
| 输出驻波比 | 1.6 | |||
| 幅度平衡 | 0.7 | dB | ||
| 相位平衡 | 6 | ° |
| 功率容量 | 15W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K |
| 表面 | 黑色烤漆 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -55~+85℃设计保证 |
| 储存温度 | -65~+125℃设计保证 |
| 其它 | 损耗不包含理论损耗6dB |

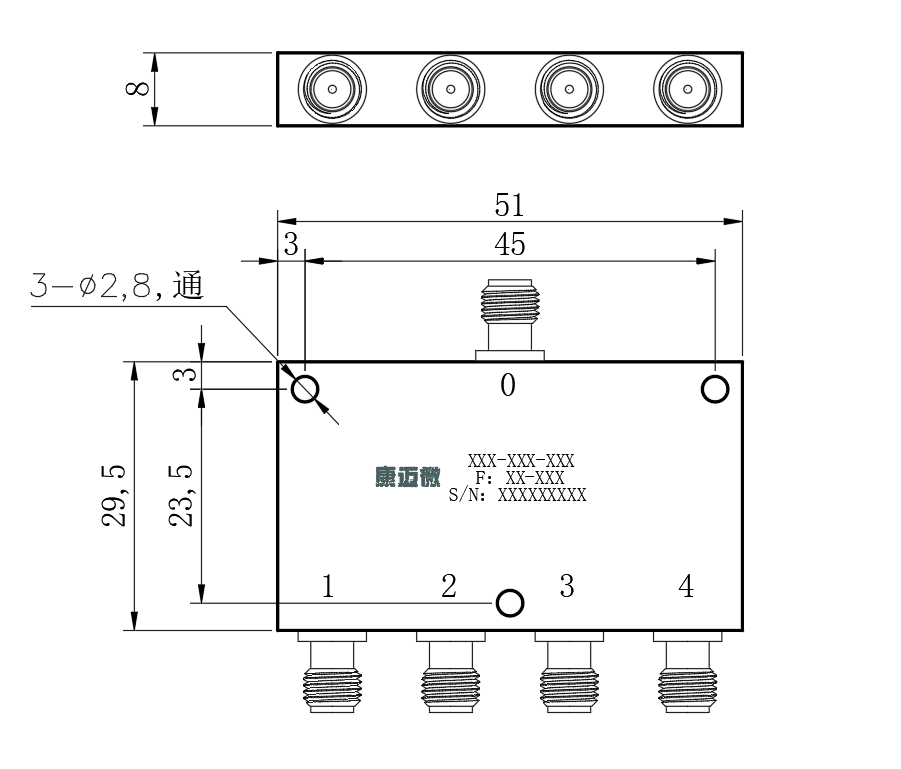

| 公共端口 | 0 |
| 分配端口 | 1,2,3,4 |

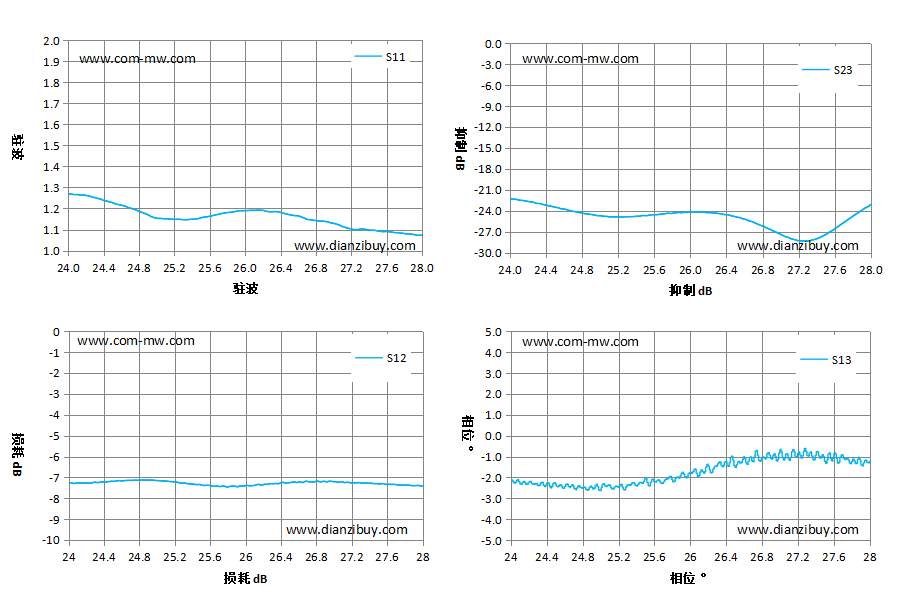

| 频率 GHz | S11 驻波 | S12 损耗 dB | S23 抑制 dB | S13 相位 ° |
| 24 | 1.27 | -7.28 | -22.27 | -2.19 |
| 24.29 | 1.25 | -7.23 | -22.94 | -2.3 |
| 24.57 | 1.22 | -7.15 | -23.75 | -2.4 |
| 24.86 | 1.18 | -7.13 | -24.48 | -2.61 |
| 25.14 | 1.15 | -7.19 | -24.88 | -2.56 |
| 25.43 | 1.15 | -7.34 | -24.79 | -2.3 |
| 25.71 | 1.17 | -7.44 | -24.46 | -2.21 |
| 26 | 1.19 | -7.4 | -24.2 | -1.76 |
| 26.29 | 1.18 | -7.3 | -24.35 | -1.46 |
| 26.57 | 1.17 | -7.25 | -25.12 | -1.32 |
| 26.86 | 1.14 | -7.21 | -26.57 | -0.92 |
| 27.14 | 1.11 | -7.24 | -28.11 | -0.76 |
| 27.43 | 1.1 | -7.28 | -27.9 | -0.82 |
| 27.71 | 1.09 | -7.36 | -25.67 | -1.04 |
| 28 | 1.07 | -7.41 | -23.2 | -1.26 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
