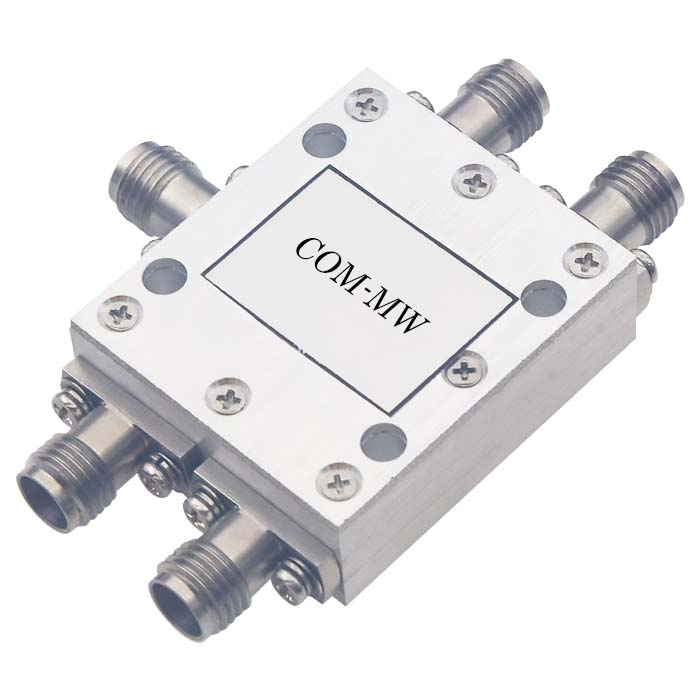

27.5~31GHz, 5W, 4路, 相位0°, 2.92
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
小型化、低损耗、高可靠性。
| 参数 | 最小 | 典型 | 最大 | 单位 |
| 工作频率 | 27.5 | ~ | 31 | GHz |
| 插入损耗 | 1.9 | dB | ||
| 隔离度 | 18 | dB | ||
| 输入驻波比 | 1.5 | |||
| 输出驻波比 | 1.5 | |||
| 幅度平衡 | 0.5 | dB | ||
| 相位平衡 | 8 | ° |
| 功率容量 | 5W |
| 路数 | 4路 |
| 相位 | 0° |
| 阻抗 | 50Ω |
| 接口形式 | 2.92-K |
| 接口材质 | 不锈钢 |
| 表面 | 本导 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+70℃设计保证 |
| 其它 | 不含理论损耗6dB |

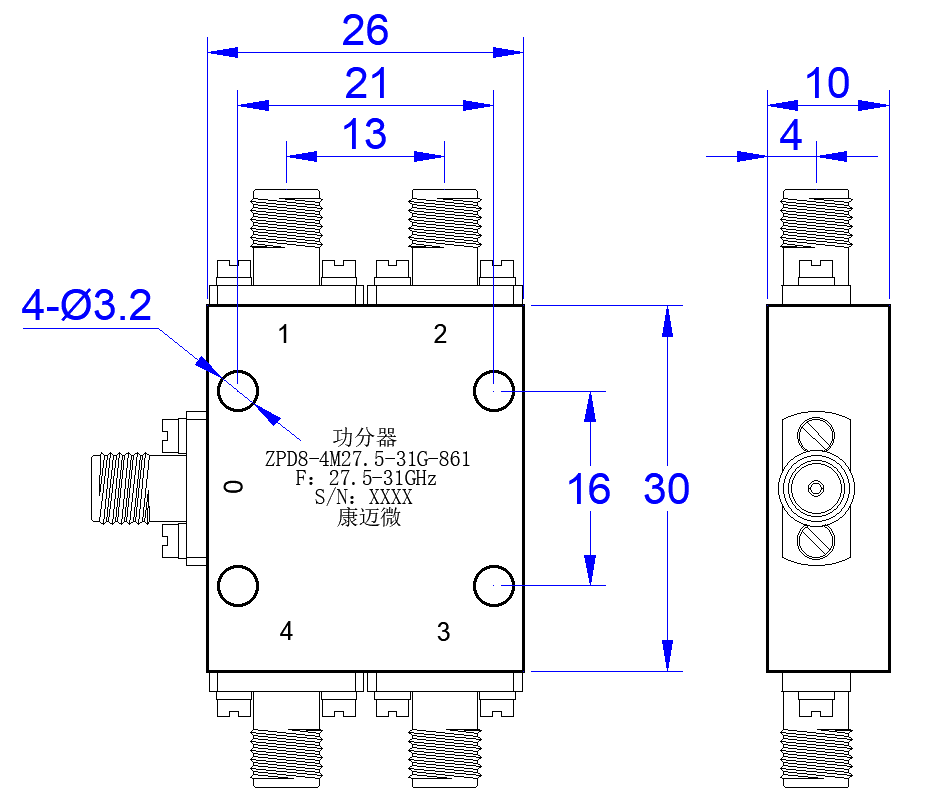

| 公共端口 | 0 |
| 分配端口 | 1~4 |

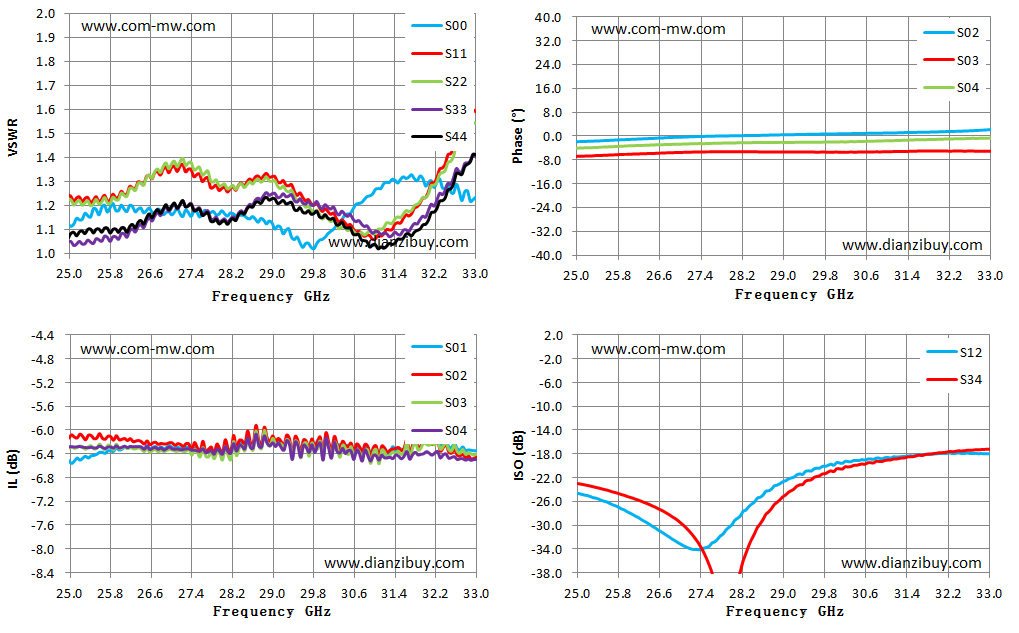

| Frequency GHz | S00 驻波 | S11 驻波 | S01 损耗 dB | S02 相位 ° | S12 隔离 dB |
| 25.00 | 1.12 | 1.24 | -6.52 | -1.90 | -24.62 |
| 25.57 | 1.18 | 1.24 | -6.41 | -1.50 | -25.98 |
| 26.14 | 1.17 | 1.25 | -6.31 | -1.02 | -28.48 |
| 26.71 | 1.17 | 1.34 | -6.28 | -0.59 | -31.38 |
| 27.29 | 1.18 | 1.34 | -6.29 | -0.17 | -34.09 |
| 27.86 | 1.18 | 1.28 | -6.37 | 0.04 | -31.45 |
| 28.43 | 1.16 | 1.29 | -6.23 | 0.21 | -26.43 |
| 29.00 | 1.13 | 1.32 | -6.18 | 0.44 | -22.68 |
| 29.57 | 1.04 | 1.25 | -6.35 | 0.60 | -20.90 |
| 30.14 | 1.08 | 1.18 | -6.22 | 0.75 | -19.51 |
| 30.71 | 1.21 | 1.09 | -6.29 | 0.94 | -18.85 |
| 31.29 | 1.30 | 1.10 | -6.39 | 1.12 | -18.51 |
| 31.86 | 1.30 | 1.20 | -6.29 | 1.36 | -18.11 |
| 32.43 | 1.27 | 1.37 | -6.19 | 1.65 | -17.83 |
| 33.00 | 1.22 | 1.60 | -6.35 | 2.11 | -17.99 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
