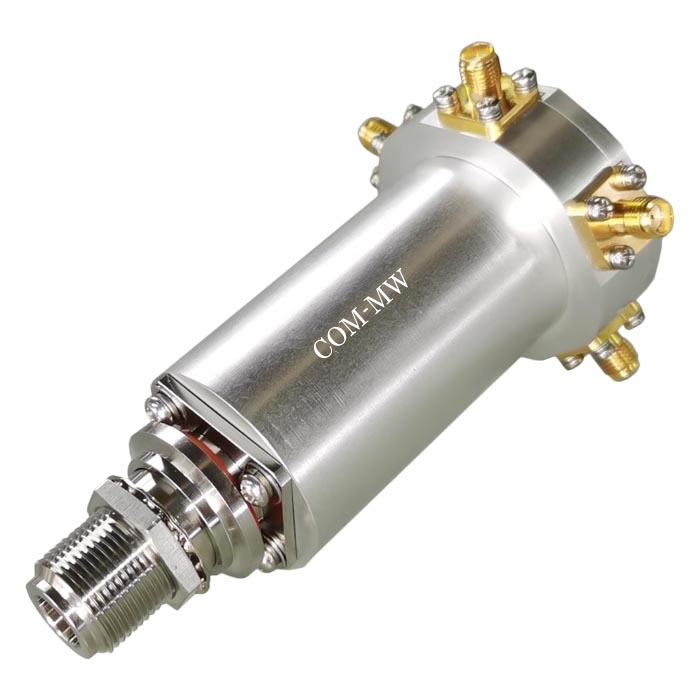

1400~1900MHz, 400W, 5路径向合成, 相位0°, N
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
大功率，低损耗。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 1400 | ~ | 1900 | MHz |
| 插入损耗 | 0.35 | dB | ||
| 隔离度 | 10 | dB | ||
| 输入驻波比 | 1.25 | |||
| 输出驻波比 | 无要求 | |||
| 幅度平衡 | 0.3 | dB | ||
| 相位平衡 | 6 | ° |
| 功率容量 | 400W |
| 路数 | 5路径向合成 |
| 相位 | 0° |
| 阻抗 | 50Ω |

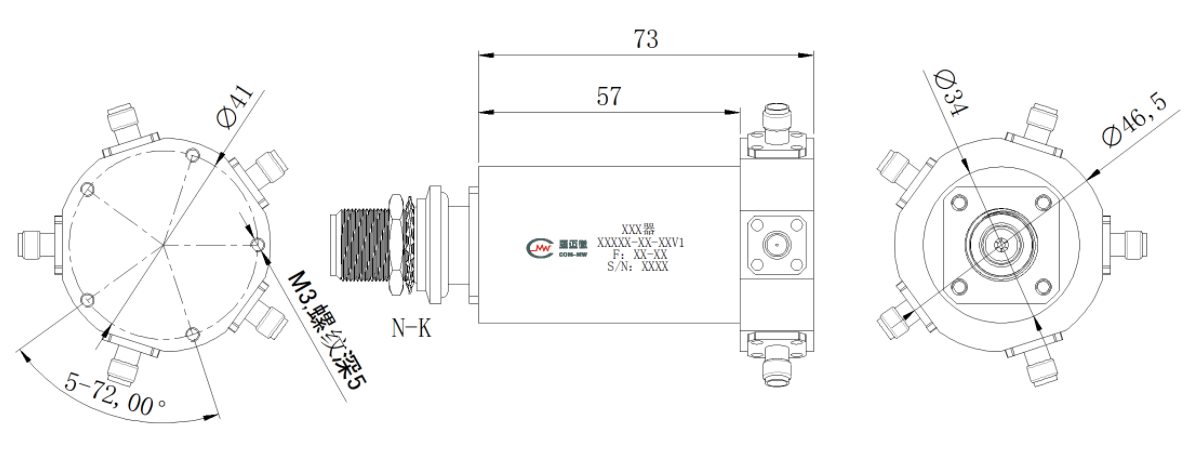

| 接口形式 | N-K；分路端SMA-K |
| 表面 | 白色 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 公共端口 | N-K |
| 分配端口 | SMA-K |

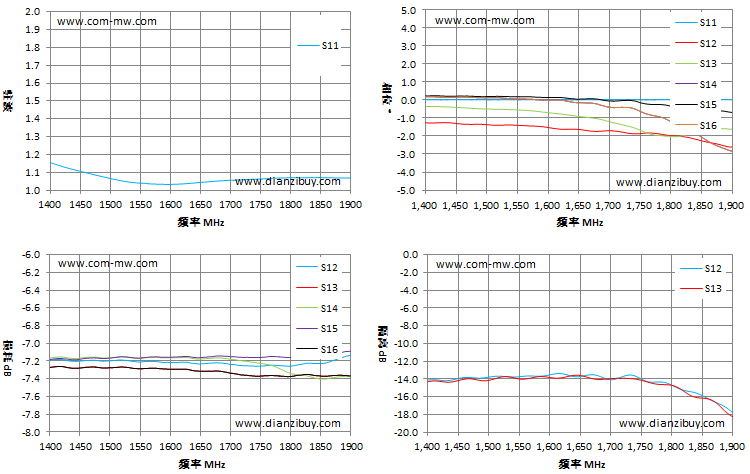

| 频率 MHz | S11 驻波 | S12损耗 dB | S12 相位 ° | S13 隔离 dB |
|---|---|---|---|---|
| 1400 | 1.16 | -7.18 | -1.26 | -14.32 |
| 1436 | 1.12 | -7.18 | -1.26 | -14.37 |
| 1471 | 1.09 | -7.16 | -1.35 | -13.99 |
| 1507 | 1.06 | -7.16 | -1.39 | -14.06 |
| 1543 | 1.04 | -7.17 | -1.39 | -13.9 |
| 1579 | 1.03 | -7.15 | -1.45 | -13.78 |
| 1614 | 1.03 | -7.15 | -1.59 | -13.92 |
| 1650 | 1.04 | -7.16 | -1.63 | -13.61 |
| 1686 | 1.05 | -7.14 | -1.73 | -14.06 |
| 1721 | 1.06 | -7.16 | -1.78 | -13.94 |
| 1757 | 1.06 | -7.16 | -1.84 | -14.28 |
| 1793 | 1.07 | -7.16 | -1.95 | -14.66 |
| 1829 | 1.07 | -7.13 | -2.08 | -15.79 |
| 1864 | 1.07 | -7.13 | -2.36 | -16.34 |
| 1900 | 1.07 | -7.09 | -2.59 | -18.24 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
