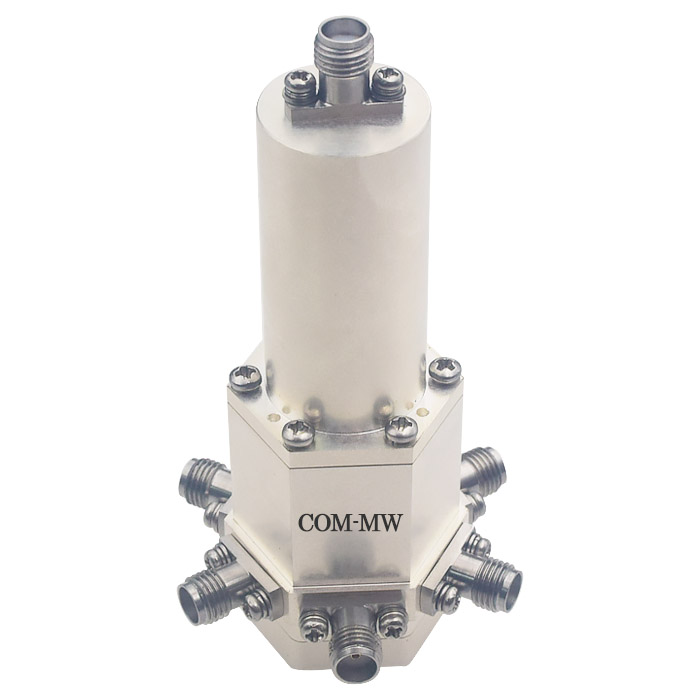

2~18GHz, 100W, 6路, 0°, SMA
要查看该商品是否有现货，请进入电子宝商城的“现货商品”中搜索。
对与本页内容的任何变更，恕不另行通知，订货前，请确认技术参数。
产品不可用于违法用途，违法使用造成的损失由客户承担。
| 参数 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|
| 工作频率 | 2 | ~ | 18 | GHz |
| 插入损耗 | 0.6 | dB | ||
| 隔离度 | 无 | dB | ||
| 公共端驻波比 | 1.4 | |||
| 分路端驻波比 | 无 | |||
| 幅度平衡 | ±0.3 | dB | ||
| 相位平衡 | ±5 | ° |
| 功率容量 | 100W设计保证 |
| 路数 | 6路 |
| 相位 | 0° |
| 接口形式 | SMA-K可拆0.5mm针 |
| 表面 | 镀银 |
| 产品外壳材料 | 铝6061 |
| 工作温度 | -40~+85℃设计保证 |
| 质量等级 | 工业级 |

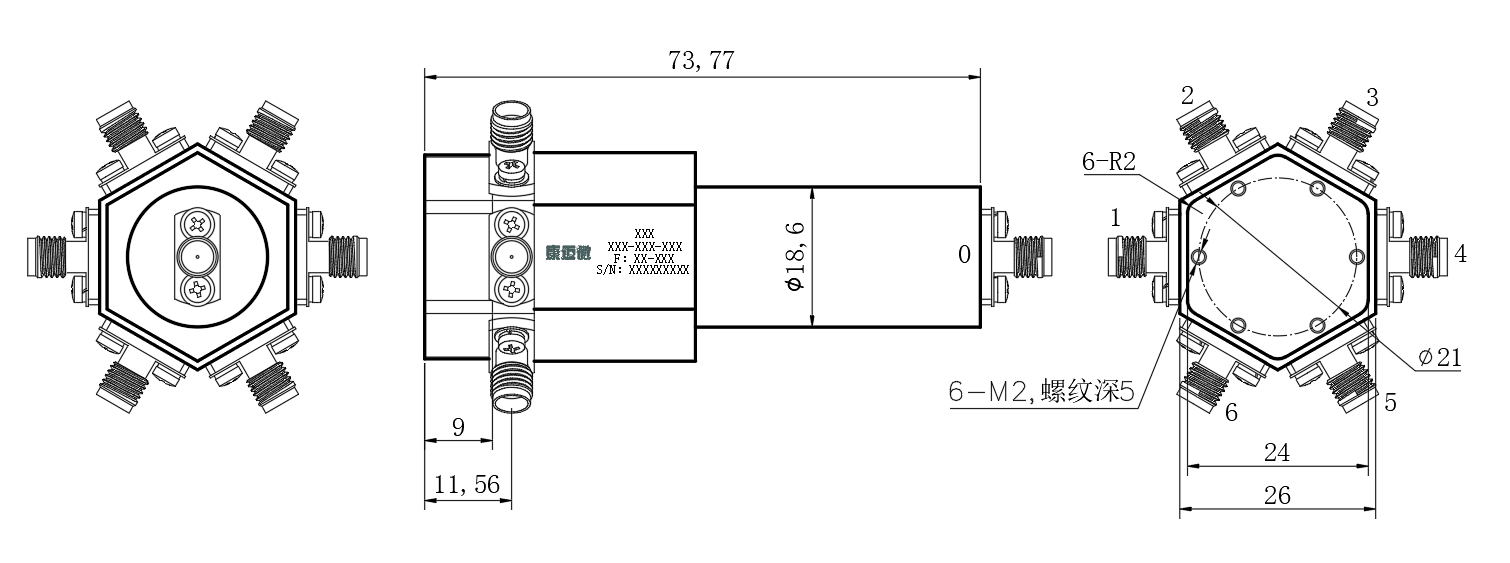

| 公共端口 | 0（SMA-K不可拆卸） |
| 分配端口 | 1，2，3，4，5，6（SMA-K，内置0.5mm针） |

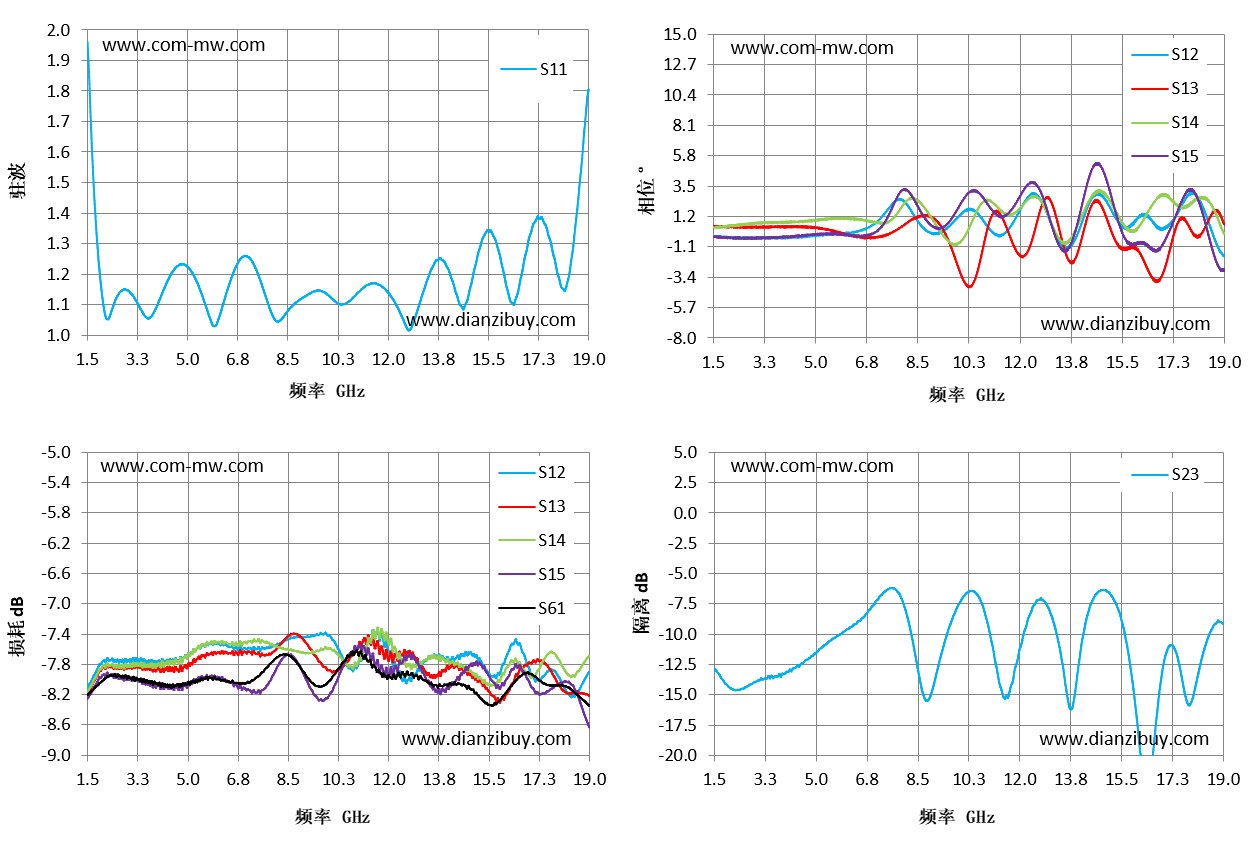

| 频率 GHz | S11 驻波 | S12 损耗 dB | S13 损耗 dB | S12 相位 ° | S23 隔离 dB |
|---|---|---|---|---|---|
| 1.5 | 1.96 | -8.11 | -8.19 | -0.32 | -12.89 |
| 2.75 | 1.15 | -7.77 | -7.85 | -0.44 | -14.15 |
| 4 | 1.11 | -7.76 | -7.85 | -0.41 | -13.11 |
| 5.25 | 1.19 | -7.62 | -7.76 | -0.2 | -10.98 |
| 6.5 | 1.18 | -7.57 | -7.65 | 0.09 | -8.92 |
| 7.75 | 1.12 | -7.58 | -7.67 | 2.38 | -6.36 |
| 9 | 1.12 | -7.44 | -7.46 | -0.1 | -14.56 |
| 10.25 | 1.1 | -7.6 | -7.88 | 1.72 | -6.5 |
| 11.5 | 1.17 | -7.43 | -7.55 | -0.05 | -15.28 |
| 12.75 | 1.02 | -7.99 | -7.65 | 2.31 | -7.12 |
| 14 | 1.23 | -7.74 | -7.87 | -13.02 | |
| 15.25 | 1.3 | -7.78 | -8.05 | 1.2 | -7.25 |
| 16.5 | 1.13 | -7.53 | -7.94 | 0.93 | -21.61 |
| 17.75 | 1.27 | -7.88 | -7.95 | 2.78 | -15.58 |
| 19 | 1.81 | -7.9 | -8.22 | -1.75 | -9.19 |
| 1 | 清洗产品表面，请勿将产品浸泡清洗液中清洗。 |
| 2 | 整体温度大于125℃的情况，订货前与我们协商。 |
提供技术要求，工程师 1 个工作日内响应。
